7.2 Beschreibung der Menüs
7.2.1 Startseite

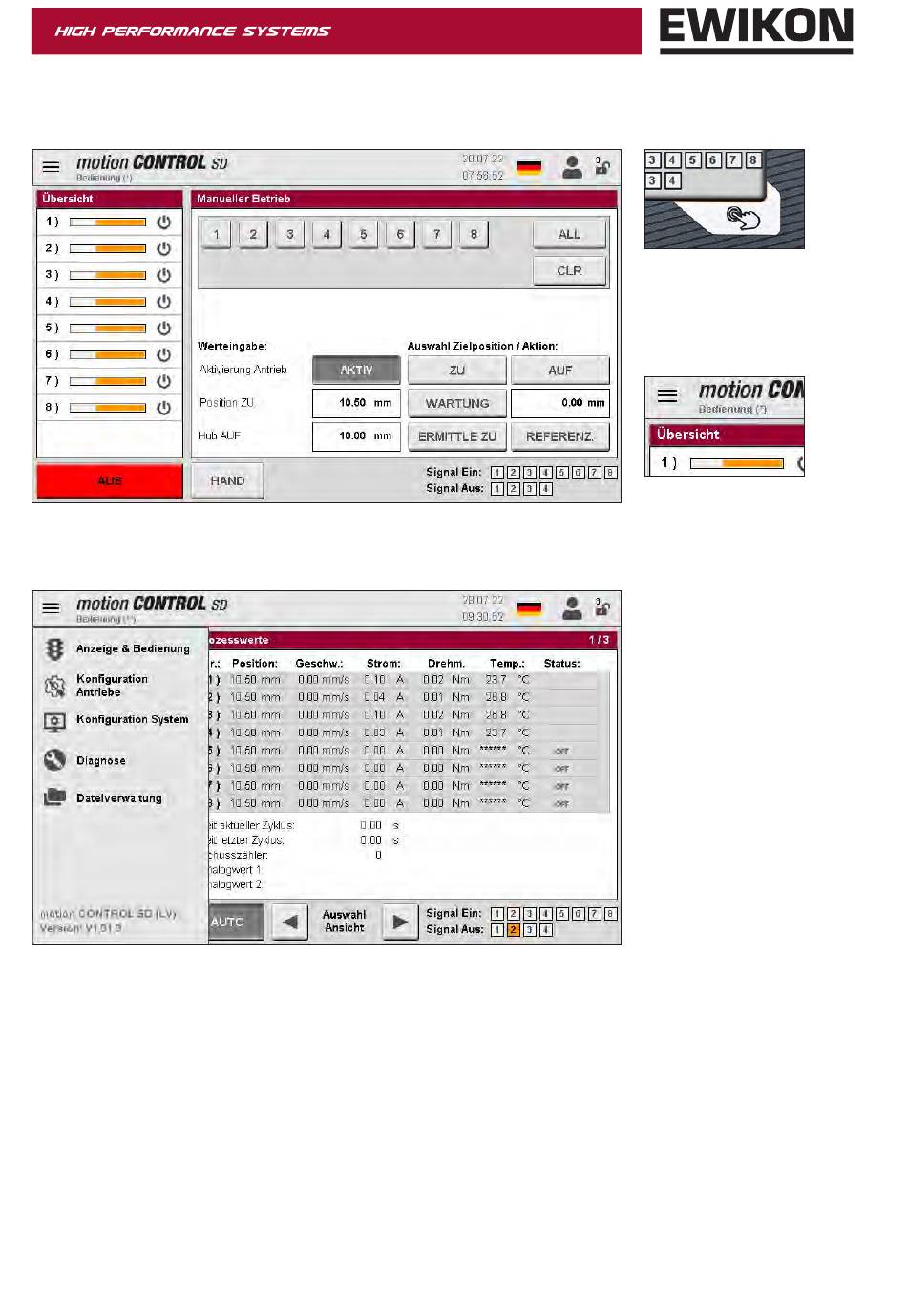

Abbildung 12: Startseite des motion CONTROL SD Steuergeräts
Abbildung 13: Prozesswerte mit aufgeklapptem Menü
Menüauswahl:
Anzeige & Bedienung
•
Konfiguration Antriebe
•
Konfiguration System
•
•
Diagnose
•
Dateiverwaltung
Die Menüpunkte werden durch Berühren des entsprechenden Symbols auf dem Bildschirm geöffnet.
Das Gerät kann mittels VNC-Verbindung auch über ein abgesetztes Bedienterminal (PC, Laptop oder Tablet mit
VNC-Client) fernbedient werden.
Im Folgenden werden die einzelnen Menüs beschrieben.
32
2022_08_Betriebsanleitung_motion CONTROL SD_DE_inkl_grosser Regler.indd
Die Schaltfläche in der rechten
unteren Ecke außerhalb des
Bildschirms (Bild oben) ruft die
„I/O-Test"-Funktion auf (siehe
Kapitel „7.2.6.3 I/O-Test").
Die Menüauswahl erfolgt über
das Hamburger-Menü oben
links.
