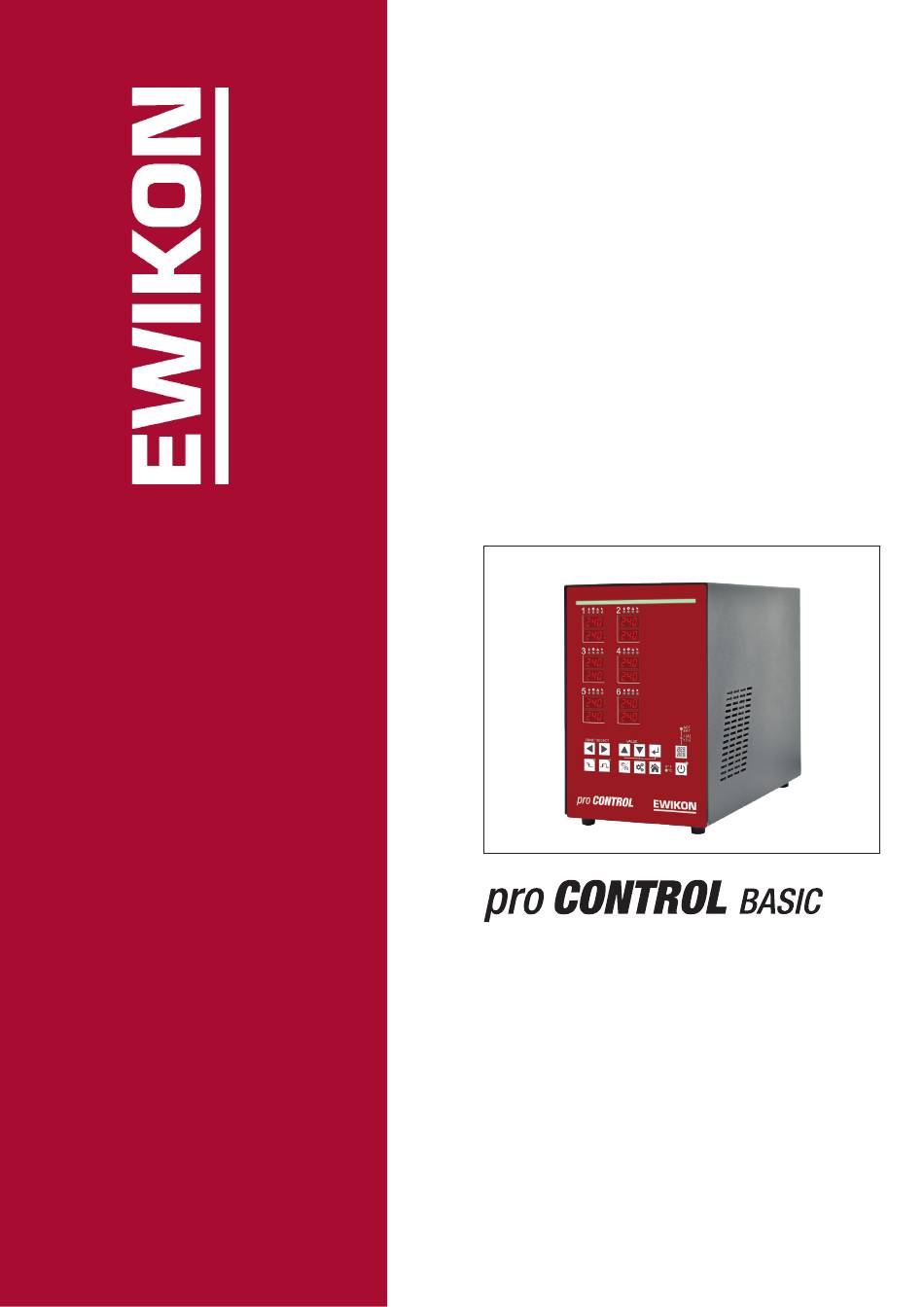

- Seite 1 Heißkanalregelgeräte Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Einleitung ....................... 5 Verwendete Symbole: Darstellungsarten Sicherheitshinweise ....................5 Bestimmungsgemäße Verwendung Hinweise für Betreiber und Anwender Aufbau und Funktionalität ..................6 Allgemein Aufbau 3.2.1 Pro Control Basic 2, 6 und 12 Zonen 3.2.2 Bedienfront 3.2.3 LED-Band 3.2.4 Leistungskarte 3.2.5 Sicherungen 3.2.6 Meldungskontakt / Steuereingang 3.2.7... - Seite 3 pro CONTROL BASIC Betriebsanleitung Funktionen und Parametrierung ................25 Grundeinstellungen 7.1.1 Zugangsberechtigungen 7.1.2 Fahrenheit-Anzeige 7.1.3 Thermoelement-Typ Regelverhalten 7.2.1 Regelparameter P I D 7.2.2 Nennwert Stellgrad 7.2.3 Maximaler Stellgrad Aufheizen 7.3.1 Schonendes Aufheizen (Softstart) 7.3.2 Verbundheizung Heißkanalüberwachung 7.4.1 Temperaturüberwachung 7.4.2 Mittlerer Stellgrad 7.4.3 Fühlerbruch 7.4.4...
-
Seite 4: Abbildungsverzeichnis
pro CONTROL BASIC Betriebsanleitung Abbildungsverzeichnis Abbildung 1 - Pro Control Basic Bedienfront Abbildung 2 - Typenschild Abbildung 3 - Bedien- und Anzeigeelemente Abbildung 4 - Zonenanzeige Abbildung 5 - Temperaturüberwachung Abbildung 6 - Stern-Netz Abbildung 7 - Dreieck-Netz Seite 4... -
Seite 5: Einleitung
pro CONTROL BASIC Betriebsanleitung Einleitung Verwendete Symbole: Achtung/ Hinweis zu möglichen Sach- oder Personenschäden Warnung Hinweis Hinweis auf eine wichtige Information Darstellungsarten Menüstrukturen zwischen Wörtern werden durch das > Zeichen angezeigt, die am Gerät in gleicher Weise dargestellt werden. Eine Interaktion mit dem Bediener wird mit dem Finger signalisiert. Sicherheitshinweise Lesen Sie bitte vor der Inbetriebnahme oder der Bedienung des Gerätes diese Dokumentation vollständig und sorgfältig durch. -
Seite 6: Aufbau Und Funktionalität
pro CONTROL BASIC Betriebsanleitung fachgerechte Lagerung des Reglers vorausgesetzt. Weitere sicherheitsrelevante Hinweise sind in den jeweiligen Abschnitten dieser Dokumentation gekennzeichnet. Aufbau und Funktionalität Allgemein Die Pro Control Basic Heißkanalregler eignen sich besonders zum Temperieren von Heißka- nalwerkzeugen in Spritzgießmaschinen. Zur Verwendung werden die Regler über Leitungen direkt mit dem Spritzgusswerkzeug verbunden. -
Seite 7: Pro Control Basic 2, 6 Und 12 Zonen
CONTROL BASIC Betriebsanleitung 3.2.1 Pro Control Basic 2, 6 und 12 Zonen Abbildung 1 - Pro Control Basic Bedienfront 3.2.2 Bedienfront Die komfortable Bedienung der Pro Control Basic Heißkanalregler erfolgt an der Bedienfront (Abbildung 1) über 12 Tasten. Des Weiteren beinhaltet die Front alle Visualisierungselemente. -
Seite 8: Leistungskarte
∆ 230 VAC 50/60 Hz Belastung / Load 3x 16 A Schutzart / IP Class IP20 Temp. Fühler / Sensor Fe-CuNi Type J EWIKON Heißkanalsysteme Made in Ger- GmbH many Meldebuchse / Message Socket Relay Sammelmeldung / collective message Steuereingang / Digital input Abbildung 2 - Typenschild 3.2.8 Steckerbelegung... -
Seite 9: Inbetriebnahme
pro CONTROL BASIC Betriebsanleitung Inbetriebnahme Elektrischer Anschluss Wichtig! Bevor das Gerät an die Versorgungsspannung angeschlossen wird, muss die Übereinstimmung von Netzverhältnissen und den Angaben auf dem Typenschild geprüft werden. Die elektrischen Anschlüsse sind von einer Elektrofachkraft auszuführen! Inbe- triebnahme und Bedienung bei laufendem Betrieb sind nur von autorisiertem Fachpersonal durchzuführen! Die Abschaltung aller Ausgänge oder einzelner Zonen schützt keinen Ausgang vor gefährlichen Spannungen! Vor Arbeiten an den angeschlossenen Heizele-... -
Seite 10: Bedien- Und Anzeigeelemente
pro CONTROL BASIC Betriebsanleitung Bedien- und Anzeigeelemente Die Bedienung sowie alle Anzeigeelemente der Heißkanalregler erfolgt über die Softtasten an der Gehäusefront. Die folgende Abbildung zeigt die Frontansicht eines 6-Zonen Reglers, aus der alle Bedien- und Anzeigeelemente hervorgehen. Abbildung 3 - Bedien- und Anzeigeelemente Seite 10... -
Seite 11: Anzeigeelemente
pro CONTROL BASIC Betriebsanleitung 4.2.1 Anzeigeelemente 4.2.1.1 Statusanzeige Der Status des Reglers wird über ein LED-Band in der Front signalisiert. Im Regelbetrieb leuchtet diese Anzeige grün. Im Falle einer Warnung oder eines Alarms wechselt die Anzeige auf gelb bzw. rot (Ampelstatus). Grün signalisiert alles in Ordnung. -
Seite 12: Bedienelemente Hauptschalter
pro CONTROL BASIC Betriebsanleitung 4.2.2 Bedienelemente 4.2.2.1 Hauptschalter Der Hauptschalter befindet sich auf der Gehäuse- rückseite. Zum Ein- und Ausschalten des Reglers muss der Schalter betätigt werden. 4.2.2.2 Softtasten Bedienelement Beschreibung Zonenauswahl Mit jedem Betätigen der Pfeiltasten springt die Anzeige um eine Zone weiter. - Seite 13 pro CONTROL BASIC Betriebsanleitung Anzeige: Strom (I[A]) und Stellgrad (Y[%]) Aktivieren / Deaktivieren der Reglerausgänge Temperatureinheit der Anzeige Seite 13...
-
Seite 14: Bedienung
pro CONTROL BASIC Betriebsanleitung Bedienung Zonenauswahl 5.1.1 Auswahl einer Zone Schritt Bedienung Beschreibung Mit jedem Betätigen der Pfeiltasten springt die Anzeige um eine Zone weiter. Alle anderen Zonen, die nicht selektiert sind, werden aus- geblendet. 5.1.2 Auswahl mehrerer Zonen Schritt Bedienung Beschreibung Zone auswählen... -
Seite 15: Auswahl Aller Zonen
pro CONTROL BASIC Betriebsanleitung 5.1.4 Auswahl aller Zonen Schritt Bedienung Beschreibung Grundsätzlich gilt: In der Grundansicht sind alle Zonen bedienbar und für eine Wertänderung quasi schon selektiert. „Die Zonen, die man sieht kann man auch bedienen.“ Betriebsart Schritt Bedienung Beschreibung Auswahl der Zone(n) wie unter 4.1 beschrieben Auswahl der Betriebsart. -
Seite 16: Sollwerte
pro CONTROL BASIC Betriebsanleitung Sollwerte Schritt Bedienung Beschreibung Auswahl der Zone(n) wie unter 4.1 beschrieben Sollwert mit den Tasten auf den gewünschten Wert einstel- len. Die Anzeige blinkt, das bedeutet, dass der Wert noch nicht übernommen wurde. Bestätigung der Eingabe. Die Anzeige blinkt nicht mehr. -
Seite 17: Stellgrad
pro CONTROL BASIC Betriebsanleitung Stellgrad Schritt Bedienung Beschreibung Auswahl der Zone(n) wie unter 4.1 beschrieben Auswahl der Betriebsart. Betätigen bis Handbetrieb angezeigt wird. Auswahl bestätigen Umschaltung der Zonen-Anzeige auf Strom (I) und Stellgrad (Y) Stellgrad mit den Tasten auf den gewünschten Wert ein- stellen. -
Seite 18: Parameter
pro CONTROL BASIC Betriebsanleitung Parameter 5.6.1 Zonenparameter Schritt Bedienung Beschreibung Auswahl der Zone(n) wie unter 4.1 beschrieben Taste drücken um in die Parametrierebene zu wechseln Parameter auswählen. Mit jedem Tastendruck auf die Pfeiltasten wird der Para- meter hochgezählt bzw. verringert. Den Wert des ausgewählten Parameters mit den Tasten auf den gewünschten Wert einstellen. -
Seite 19: Systemparameter
pro CONTROL BASIC Betriebsanleitung 5.6.2 Systemparameter Schritt Bedienung Beschreibung 2s gedrückt halten. Die Anzeige wechselt in die Systemparameterebene. Diese enthält System-Informationen, die nicht verändert werden können: System-Informationen System-Parameter sowie System-Funktionen hingegen … 2s können verändert. Die Darstellung erfolgt als oder System-Parameter System-Funktionen Systemparameter auswählen. -
Seite 20: Boost
pro CONTROL BASIC Betriebsanleitung Boost Schritt Bedienung Beschreibung Auswahl der Zone(n) wie unter 4.1 beschrieben Betätigen der Boost-Taste erhöht den Sollwert bei den ausgewählten Zonen um den Wert, der in Zonenparameter hinterlegt ist. Die Dauer des Boost-Vorganges ist in Parameter hin- terlegt. -
Seite 21: Warn- Und Fehlermeldungen
pro CONTROL BASIC Betriebsanleitung Warn- und Fehlermeldungen Die Pro Control Basic Regler informieren mittels Status- und 7-Segmentanzeige über den ak- tuellen Zustand. Warnungen und Alarme werden als Kurzzeichen in der 7-Segmentanzeige dargestellt. Zudem signalisiert das LED-Band über den Reglerstatus in den Farben grün, gelb und rot. -
Seite 22: Alarme
pro CONTROL BASIC Betriebsanleitung Alarme Alarme werden durch die Störmeldeanzeige (LED-Band) in Rot dargestellt. 7-Segm. Meldungs- • Beschreibung / - Ursachen Anzeige kontakt Maximale Übertemperatur Der Istwert des Fühlers liegt oberhalb der maximal • zulässigen Temperatur (Systemparameter Alle Ausgänge werden abgeschaltet. Der Regler •... - Seite 23 pro CONTROL BASIC Betriebsanleitung 7-Segm. Meldungs- • Beschreibung / - Ursachen Anzeige kontakt Fühlerbruch Keine Verbindung zum Fühler, zudem konnte der • Mittlere Stellgrad noch nicht erfasst werden. Alarm wird angezeigt Kein Fühler angeschlossen Fühler-Leitungen / Verbindungskabel defekt Fühler-Steckverbindungen defekt Fühler Polarität Die Polarität des Fühlers ist vertauscht •...
- Seite 24 pro CONTROL BASIC Betriebsanleitung 7-Segm. Alarm-kon- • Beschreibung / - Ursachen Anzeige takt Kein Stromfluss Beim Ansteuern der Ausgänge mit einem Stellgrad • > 0% fließt kein Strom Alarm wird Kabel oder Stecker defekt angezeigt Heizung defekt Triac defekt, schaltet nicht durch Keine Heizung angeschlossen Relais Interner Hardwarefehler - Ausgangsrelais der Zone...
-
Seite 25: Funktionen Und Parametrierung
pro CONTROL BASIC Betriebsanleitung Funktionen und Parametrierung Grundeinstellungen (siehe Kapitel 5.6.2 Systemparameter) 7.1.1 Zugangsberechtigungen Beschreibung Systemparameter : Passwort Das Regelgerät ist gegen unberechtigte Einstellungen durch ein Pass- wort = Identifizierungscode geschützt. Das Passwort kann nach erfolgter Eingabe individualisiert werden. Die Freigabe erfolgt mit dem Code „22“... -
Seite 26: Fahrenheit-Anzeige
pro CONTROL BASIC Betriebsanleitung 7.1.2 Fahrenheit-Anzeige Beschreibung Dieser Parameter zeigt an, in welcher Temperatureinheit die Anzeige und Bedienung des Regelgerätes erfolgt. Im laufenden Betrieb kann die Einstellung auch über LED-Anzeigen auf dem Display abgelesen wer- den. • °C • °F Parameter Systemparameter Einstellungen... -
Seite 27: Regelverhalten
pro CONTROL BASIC Betriebsanleitung Regelverhalten 7.2.1 Regelparameter P I D Beschreibung Die automatische Ermittlung der Regelparameter P I D bezeichnen wir mit Klassifizierung. Sie wird nach dem Einschalten der Reglerausgänge automatisch durchgeführt und überschreibt alle vorherigen Einstellun- gen der Regelparameter. PID-Parameter Bei der Klassifizierung der Zonen wird vom Regler ein definierter Hei- zimpuls an jede Zone geschickt, um somit automatisch das... -
Seite 28: Aufheizen
pro CONTROL BASIC Betriebsanleitung Aufheizen 7.3.1 Schonendes Aufheizen (Softstart) Beschreibung Alle Zonen werden getrennt voneinander schonend auf 100°C aufge- heizt, unabhängig von einer höher eingestellten Soll-Temperatur. Bis zu einer Temperatur von 50°C wird jede Zone mit einem max. Stellgrad von 50% aufgeheizt. -
Seite 29: Heißkanalüberwachung
pro CONTROL BASIC Betriebsanleitung Heißkanalüberwachung 7.4.1 Temperaturüberwachung Beschreibung Überwachung der Zonen auf Unter- oder Übertemperatur Grenzwert für Untertemperatur: Lo-Alarm Liegt der Istwert unterhalb dieses Wertes wird dies als Alarm ausgege- ben. Das LED-Band leuchtet rot und Alarmkontakt wird geschaltet. Grenzwert für Übertemperatur: Hi-Alarm: Liegt der Istwert oberhalb dieses Wertes wird die Zone abgeschaltet bis der Istwert wieder unter den H-Alarm absinkt. -
Seite 30: Abbildung 5 - Temperaturüberwachung
pro CONTROL BASIC Betriebsanleitung Der Sollwert liegt bei 200°C. Beispiel Ober- und unterhalb des Sollwertes soll im Abstand von jeweils 15°C ein Grenzwert festgelegt werden. Bei Über- oder Unterschreiten dieser Grenzen soll eine Warnung ausge- geben werden. Das LED-band leuchtet dabei gelb und der Alarmausgang schaltet. -
Seite 31: Mittlerer Stellgrad
pro CONTROL BASIC Betriebsanleitung 7.4.2 Mittlerer Stellgrad Beschreibung Dieser Parameter wird während des regulären Regelbetriebes berech- net. Hinweis! Nach einer Sollwertänderung wird der mittlere Stellgrad vor- rübergehend gelöscht und neu berechnet. Der Stellgrad wird ebenso gelöscht, sofern eine Zone in den Handbetrieb genommen wird. Parameter Zonenparameter Einstellungen... -
Seite 32: Triac-Überwachung
pro CONTROL BASIC Betriebsanleitung 0,0…16,0A, Standardwert=0,5A Strom Toleranz 7.4.5 Triac-Überwachung Beschreibung Jede Zone besitzt eine eigene Triac-Überwachung (Triac = Elektroni- scher Leistungsschalter, der die Heizkreise direkt ansteuert), um eine mögliche Regelunterbrechung einer Zone, z.B. Düsenheizung, feststel- len zu können. Ein defekter Triac wird festgestellt, wenn ohne Ansteuerung der Aus- gänge ein Strom fließt. -
Seite 33: Temperaturabsenkung Standby
pro CONTROL BASIC Betriebsanleitung 7.5.2 Temperaturabsenkung STANDBY Beschreibung Zur Schonung der Werkzeuge und dem enthaltenen Rohmaterial wie auch zum Reduzieren von Energiekosten in Stillstandzeiten, ist der Ein- satz der Standby Funktion zu empfehlen. Hierbei kann entsprechend der verwendeten Materialien die Standby-Temperatur festgelegt werden. Die Ansteuerung erfolgt über die „Standby-Taste“. -
Seite 34: Parameterübersicht
pro CONTROL BASIC Betriebsanleitung Parameterübersicht Zonenparameter Zonenparameter Kurzbeschreibung Kapitel Unterer Temperaturgrenzwert / Unter- 7.4.1 Lo-Alarm temperatur Oberer Temperaturgrenzwert / Übertem- 7.4.1 Hi-Alarm peratur Erlaubte Abweichung der Ist-Temperatur 7.4.1 dL/dH-Toleranzband vom Sollwert P-Band Parameter des PID-Reglers 7.2.1 7.2.1 Tn Nachstellzeit Parameter des PID-Reglers 7.2.1 Tv Vorhaltezeit Parameter des PID-Reglers... -
Seite 35: Systemparameter
pro CONTROL BASIC Betriebsanleitung Systemparameter Anzeige Systemparameter Kurzbeschreibung Kapitel Hier wird die langsamste Zone beim Aufhei- Langsamste Zone 7.3.2 zen abgespeichert 7.4.1 Abschalttemperatur: Maximaler oberer HH-Wert Temperaturgrenzwert für alle Zonen 7.3.2 Maximale Temperaturabweichung der Ver- Kombiniertes Aufheizen bundheizung 7.1.2 Fahrenheit-Anzeige Darstellung der Anzeige 7.1.3 Thermoelement-Typ... -
Seite 36: Technische Daten
CONTROL BASIC Betriebsanleitung Technische Daten EWIKON Heißkanalsysteme GmbH Pro Control Basic Zonenzahl Gehäuse Abmessungen (BxHxT) 175 x 270 x 390 mm* 205 x 270 x 390 mm* Gewicht 13kg 15kg Gehäusematerial Stahl verzinkt Schutzart IP 20 Umgebungsbedingungen Arbeitstemperatur 0...50°C Maximale Gehäuse-oberflächen-... -
Seite 37: Ersatzteile + Zubehör
pro CONTROL BASIC Betriebsanleitung 10 Ersatzteile + Zubehör Die Folgende Tabelle enthält eine sinnvolle Liste von Ersatzteilen, die unter Berücksichti- gung der Sicherheitshinweise bei Bedarf getauscht werden können: Ersatzteil Bestellnummer Steuersicherung 62-00012 Regelzonensicherung 16A gRL 62-00087 Leistungskarte inkl. Kühlkörper und Triacs BP-12231C Meldungskontakt- / Steuereingangskabel AU-00209... -
Seite 38: Anhang
pro CONTROL BASIC Betriebsanleitung 11 Anhang 11.1 Klemmbrücken der Stern-Dreieck Versorgung 11.1.1 Klemmbrücken im Stern Netz (Auslieferungszustand!) Abbildung 6 - Stern-Netz 11.1.2 Klemmbrücken im Dreieck-Netz Abbildung 7 - Dreieck-Netz Seite 38... -
Seite 39: Meldebuchse
pro CONTROL BASIC Betriebsanleitung 11.2 Meldebuchse Kontakt Funktion 1.+3. Meldungskontakt Öffner Steuereingang 0V Absenkbetrieb Steuereingang 24V Absenkbetrieb Seite 39... -
Seite 40: Eu-Konformitätserklärung
Voraussetzung hierfür ist die bestimmungsgemäße Verwendung der Geräte, die Beachtung der Installa- tions- und Inbetriebnahmehinweise sowie die Verwendung von Original-Anschlussleitungen außerhalb der Geräte. Bei Veränderungen am Produkt verliert die Konformitätserklärung ihre Gültigkeit. Hersteller: EWIKON Heißkanalsysteme GmbH Siegener Straße 35 D – 35066 Frankenberg Tel.: +49 (0) 6451 / 501-0 pro CONTROL Heißkanalregelgeräte... - Seite 41 EWIKON Heißkanalsysteme GmbH Siegener Straße 35 35066 Frankenberg Tel: +49 6451 / 501-0 Fax: +49 6451 / 501 202 E-mail: info@ewikon.com www.ewikon.com...
