pro CONTROL BASIC Betriebsanleitung
3.2.1 Pro Control Basic 2, 6 und 12 Zonen

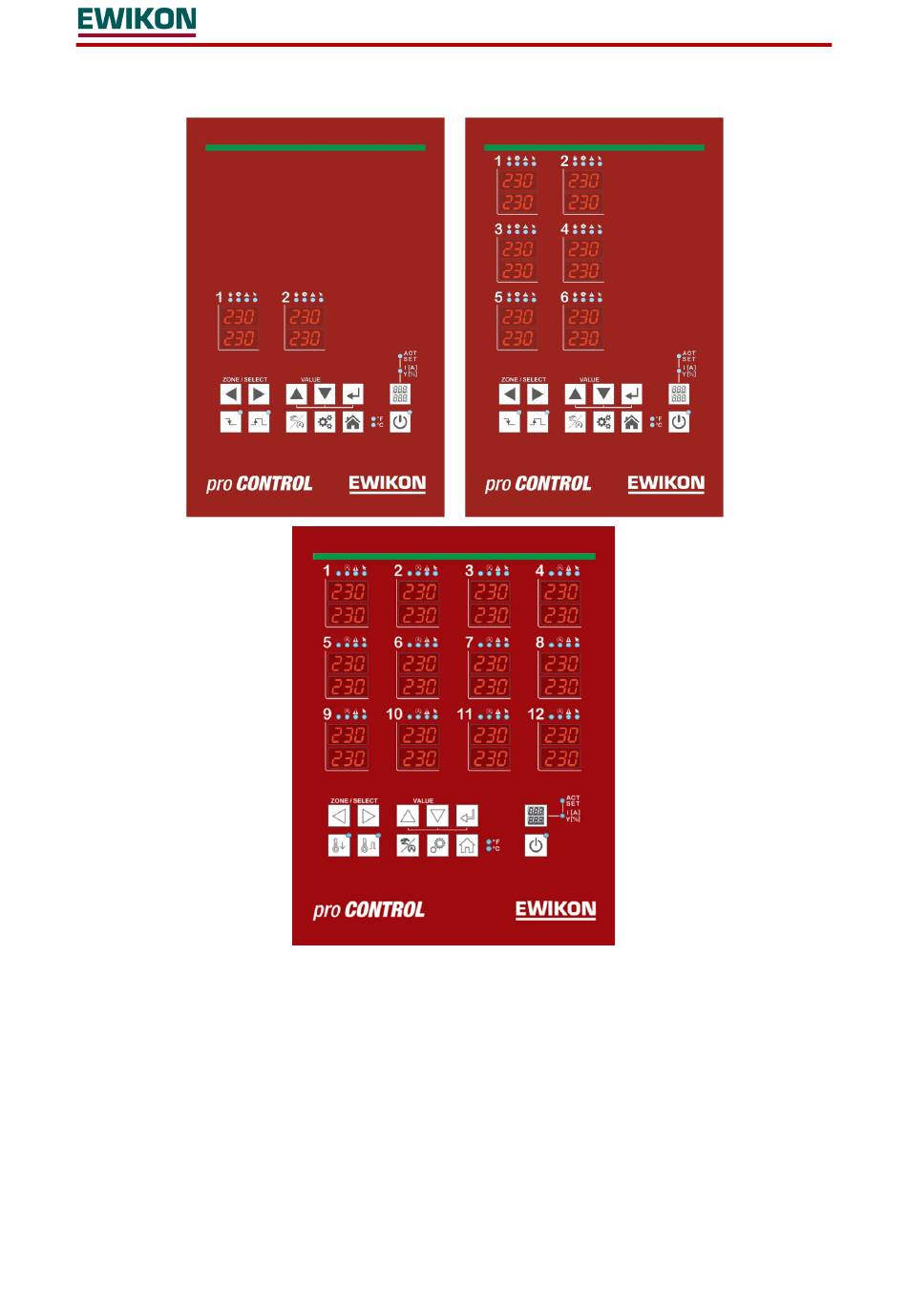

Abbildung 1 - Pro Control Basic Bedienfront
3.2.2 Bedienfront
Die komfortable Bedienung der Pro Control Basic Heißkanalregler erfolgt an der Bedienfront
(Abbildung 1) über 12 Tasten. Des Weiteren beinhaltet die Front alle Visualisierungselemente.
Die Soll- und Istwerte der einzelnen Zonen werden über 7-Segment Anzeigen dargestellt. Bei
Bedarf kann die Anzeige auf Heizstrom und Stellgrad umgeschaltet werden.
3.2.3 LED-Band
Der Status des Reglers wird über ein von weitem sichtbares LED-Band farblich dargestellt.
Dies ermöglicht eine schnelle Einschätzung des aktuellen Regler- bzw. Werkzeugzustands.
Seite 7
