EWIKON motion CONTROL SD Betriebsanleitung Seite 28

Analogeingang 1 und 2 (Option AI)
Wird ein analoger Eingang zur Steuerung eingesetzt, um Informationen über Schneckenposition, Schneckenvolumen oder
Werkzeuginnendruck für die Nadelsteuerung zu nutzen, gibt es folgende Möglichkeit zum Anschluss.
• Verbinden Sie ein Signal, bei dem der Analogwert in linearem Verhältnis zur Schneckenposition steht, direkt mit dem
Eingang (Kontakt / Ader 15), 0-10 V und der Masse (Kontakt / Ader 16).
Der Eingang muss in der Steuerung an die Gegebenheiten der Spritzgießmaschine angepasst werden (siehe Kapitel
„7.2.5.4 Analog EIN").
Digitalausgang
Es wird dringend empfohlen, den digitalen Signalausgang des Steuergerätes mit der Spritzgießmaschine zu verbinden, um
zu erkennen, wann die Steuerung „bereit" für den nächsten Zyklus ist oder ein Fehler vorliegt. Jeder Signalausgang liefert
+24 V DC und kann mit 0,1 A belastet werden. Potenzialfreie Ausführung (Option RY) auf Anfrage.
Der Anschluss der weiteren Signale ist in „Tabelle 14: Kontaktbelegung des 17-poligen Triggeranschlusses (5)" beschrieben.
Gesamtübersicht des Triggeranschlusses
Für einige Anwendungen werden mehr als das Standardsignal benötigt, z.B. wenn das Werkzeug mit Druck- oder Tempera-
tursensoren ausgestattet ist oder komplexe Bewegungsprofile gefahren werden müssen.
Wenn neben dem Signal „BEREIT" noch eine Bestätigung für die Position „AUF" mindestens einer Nadel oder aller Nadeln
für die Kontrolle der Füllsequenzen erforderlich ist, werden auch diese über die Signalleitung bereitgestellt.
Die komplette Belegung der Trigger-Leitung mit den Standardeinstellungen für die Verwendung entnehmen Sie der folgen-
den Tabelle:
Kontakt / Ader Bezeichnung
1 / schwarz 1 S 1 (+24 V)
2 / schwarz 2 S 2 (+24 V)
3 / schwarz 3 S 3 (+24 V)
4 / schwarz 4 S 4 (+24 V)
5 / schwarz 5 S 5 (+24 V)
6 / schwarz 6 S 6 (+24 V)
7 / schwarz 7 S 7 (+24 V)
8 / schwarz 8 S 8 (+24 V)
9 / schwarz 9 +24 V DC
10 / schwarz 10 GND
11 / schwarz 11 Out 1(+24 V)
12 / schwarz 12 Out 2(+24 V)
13 / schwarz 13 Out 3(+24 V)
14 / schwarz 14 Out 4(+24 V)
15 / schwarz 15 ANA 1
16 / schwarz 16 ANA 1 GND
17 / schwarz 17 EX. 24 V DC
Tabelle 14: Kontaktbelegung des 17-poligen Triggeranschlusses (5)

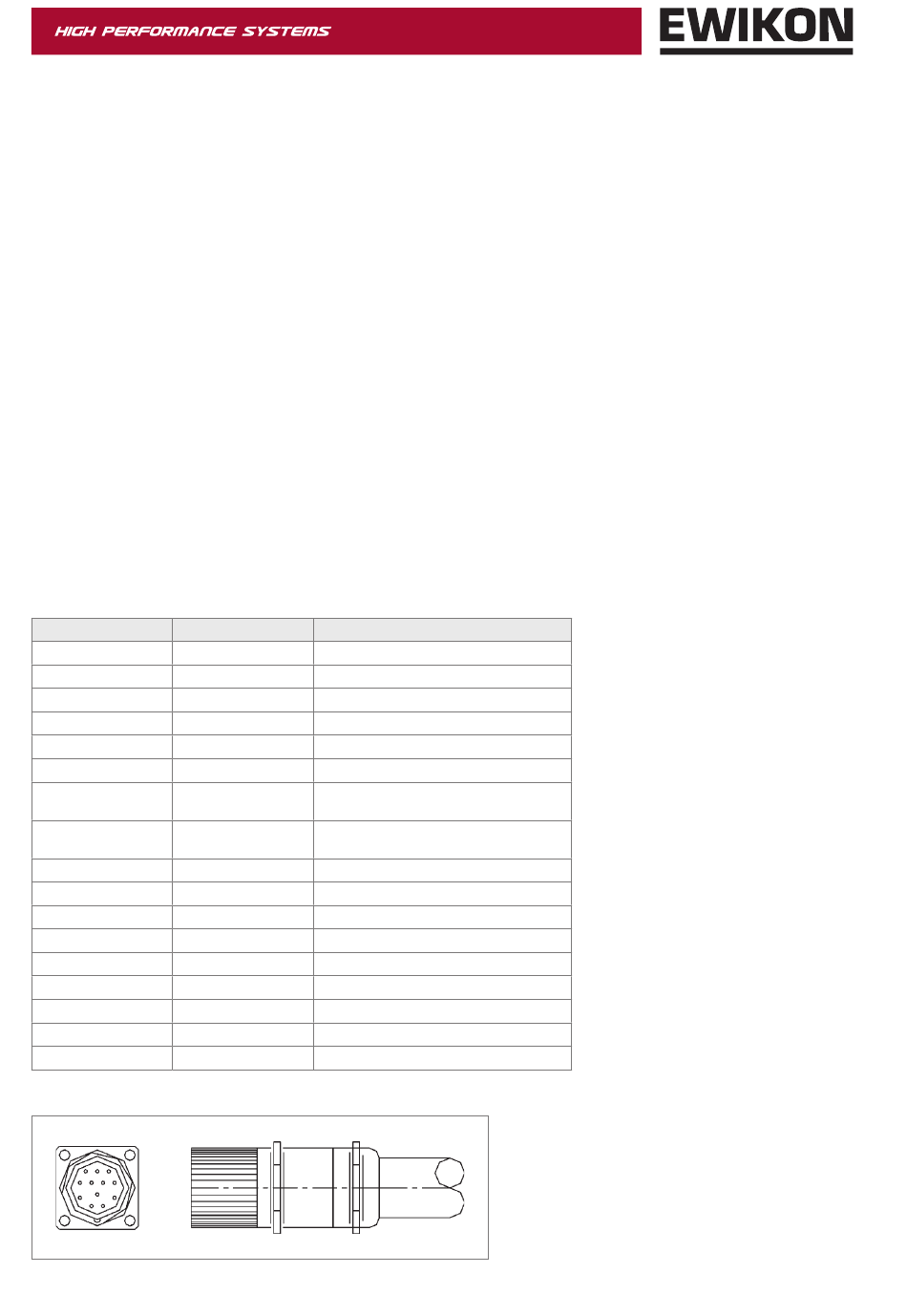

Abbildung 8: 17-poliger Triggeranschluss (5)
28
Verwendung
Eingang Signal 1, Zyklus starten
Eingang Signal 2
Eingang Signal 3
Eingang Signal 4
Eingang Signal 5
Eingang Signal 6
Eingang Signal 7
Freigabe Bewegung
Eingang Signal 8
Freigabe Prozess
Signalspannung +24 V
Masse
Ausgang „Alarm"
Ausgang „Bereit für Zyklus"
Ausgang „alle AUF"
Ausgang „min. 1 AUF"
Analog-Eingang (0-10 V) (Opt.AI)
Masse Analog-Eingang (Opt.AI)
Externe Signalspannung
2022_08_Betriebsanleitung_motion CONTROL SD_DE_inkl_grosser Regler.indd
Eingang Signal 7 + 8 sind nicht
als Triggersignale auswählbar,
sondern für die Freigabe Bewegung
und Prozessfreigabe reserviert.
