7.2.4.2 Bewegung (Einstellung Bewegungsprofil)

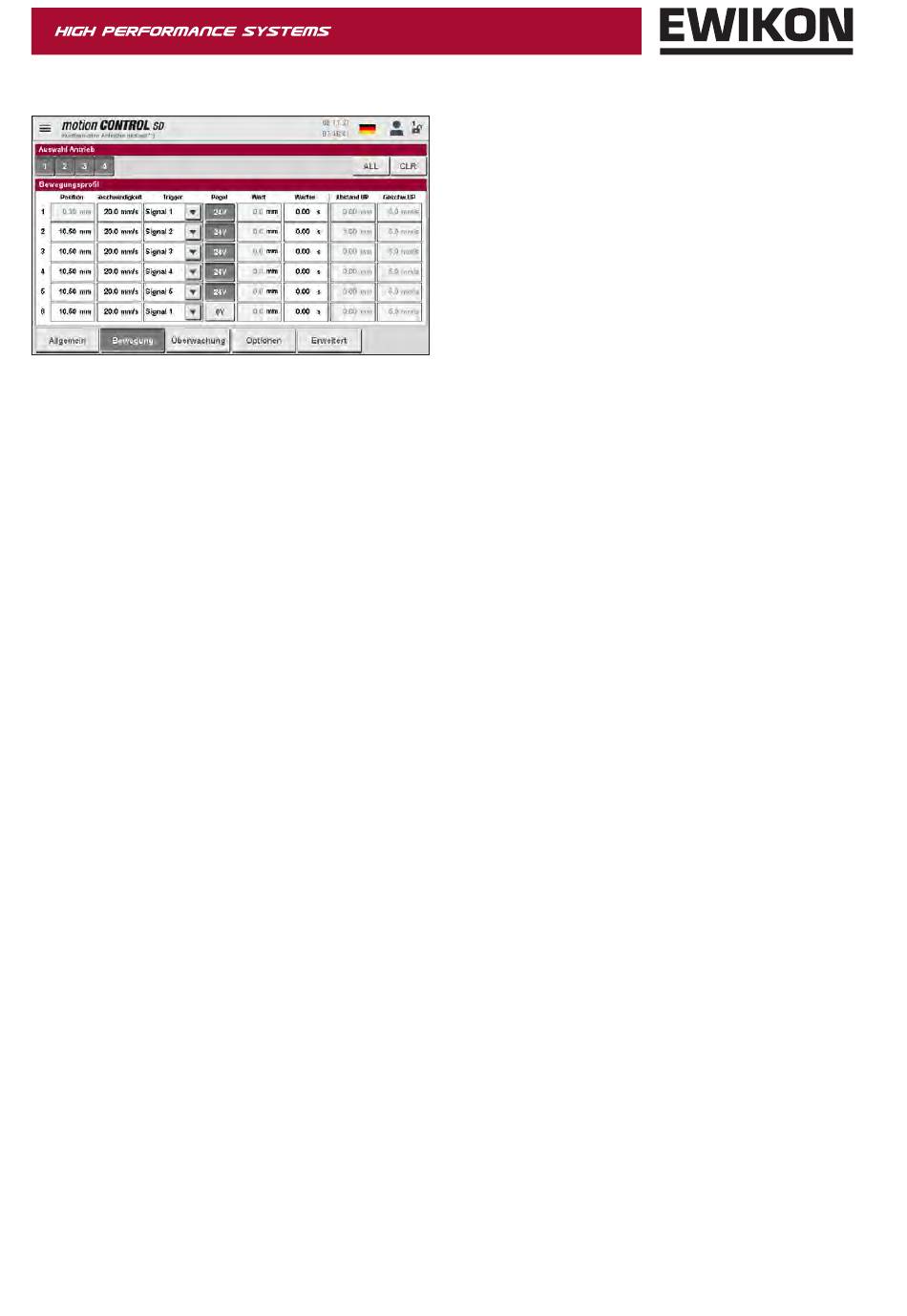

Abbildung 22: Ansicht „Konfiguration Antriebe –
Einstellungen Bewegungsprofil"
Hier können die Einstellungen für die Trigger-Ereignisse eingegeben werden. Die Anzahl der dargestellten Schritte ist
abhängig von der Einstellung „Auswahl der Schritte je Zyklus"
Folgende Parameter sind für jeden Schritt einstell- bzw. auswählbar:
Position
Geschwindigkeit
Trigger
Pegel / Wert
Warten
Abstand UP / Geschw. UP
40
Zahlenwert der Zielposition in mm. Im Beispiel ist Schritt 1 nicht einstellbar
(= Position „AUF"), da dieser Wert über den eingestellten Hub berechnet wird
(siehe Kapitel „7.2.4.1 Allgemein (Grundeinstellungen)")
Geschwindigkeit mit der die Zielposition angefahren werden soll
Trigger-Quelle für diesen Schritt, Digital- oder ein optionales Analogsignal
Abhängig von der ausgewählten Trigger-Quelle gilt entweder der Signallevel
„24 V", „0 V" oder der Vergleichswert
Jedem Trigger-Ereignis kann eine Verzögerungszeit aufgeschlagen werden,
wodurch eine zeitversetzte Reaktion der Antriebe erfolgt
Zusätzlich kann ein Umschaltpunkt definiert werden, ab dem die Geschwindig-
keit auf den eingestellten Wert reduziert wird. Dies kann zum Beispiel dazu
dienen, Verschleiß durch schnelle Nadelbewegung im Anschnittbereich
zu verringern. (Zugriffslevel 2 erforderlich)
