KEB COMBIVERT F6 Gebrauchsanleitung Seite 20

4 | Anschluss der Steuerkarte

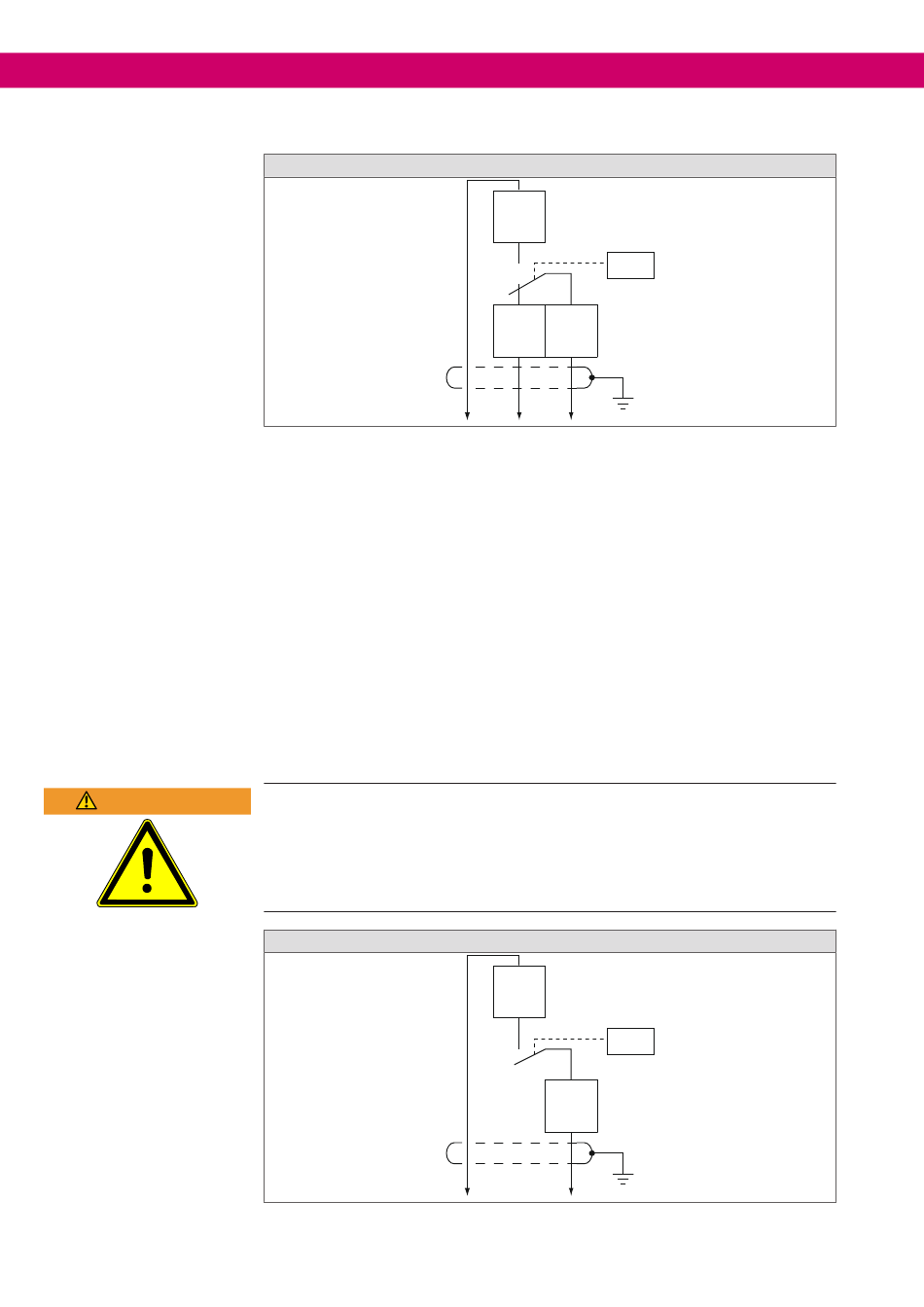

Anschluss Relaisausgang 3-polig
4.2.3.2 Relaisausgang 2-polig
Spezifikation Sicheres Relais 2-
polig mit zwangsgeführten Kon-
takten
WARNUNG
Anschluss Sicheres Relais 2-polig
mit zwangsgeführten Kontakten
20
Anschluss Relaisausgang 3-polig
Anzahl
Bezeichnung
Klemmen
Typ
Schaltspannung (Bemessung)
Strom
Schaltfrequenz
Schaltzyklen
Verzugszeit
Besonderheiten
Keine interne Absicherung der Relaiskontakte!
Festschweißen der Relaiskontakte durch unzulässige Überlast!
a) Strom durch den Arbeitskontakt auf 2 A begrenzen (z.B. durch Einsatz einer Si-
cherung Typ 2A gG).
b) Weitere Hinweise aus Sicherheitshandbuch beachten.
Anschluss Sicheres Relais 2-polig mit zwangsgeführten Kontakten
14
R1
13 15
1
R1
X2A.14; X2A.15
2-polig, Schließer
DC 24 V
0,01...1 A
0,1 Hz
10.000.000 mechanisch
500.000 bei 30 V / 1 A
Einschalten (schließen) maximal 50 ms
Ausschalten (öffnen) maximal 50 ms
Nur ohmsche Last; kein interner Freilaufzweig;
Ansteuerung nur über Sicherheitsmodul
14
R1
15
