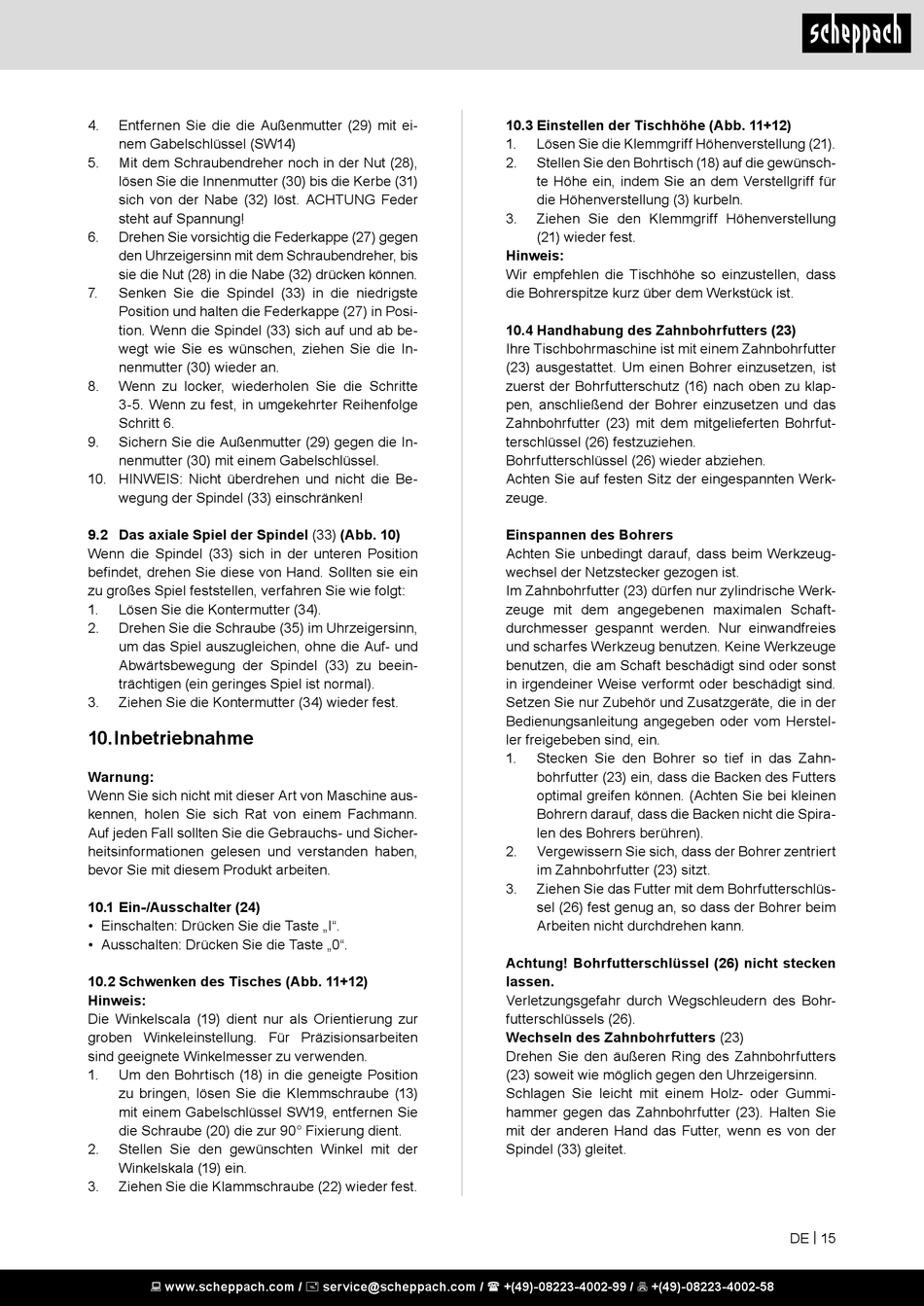

4. Entfernen Sie die die Außenmutter (29) mit ei-
nem Gabelschlüssel (SW14)
5. Mit dem Schraubendreher noch in der Nut (28),
lösen Sie die Innenmutter (30) bis die Kerbe (31)
sich von der Nabe (32) löst. ACHTUNG Feder
steht auf Spannung!
6. Drehen Sie vorsichtig die Federkappe (27) gegen
den Uhrzeigersinn mit dem Schraubendreher, bis
sie die Nut (28) in die Nabe (32) drücken können.
7. Senken Sie die Spindel (33) in die niedrigste
Position und halten die Federkappe (27) in Posi-
tion. Wenn die Spindel (33) sich auf und ab be-
wegt wie Sie es wünschen, ziehen Sie die In-
nenmutter (30) wieder an.
8. Wenn zu locker, wiederholen Sie die Schritte
3-5. Wenn zu fest, in umgekehrter Reihenfolge
Schritt 6.
9. Sichern Sie die Außenmutter (29) gegen die In-
nenmutter (30) mit einem Gabelschlüssel.
10. HINWEIS: Nicht überdrehen und nicht die Be-
wegung der Spindel (33) einschränken!
9.2 Das axiale Spiel der Spindel (33) (Abb. 10)
Wenn die Spindel (33) sich in der unteren Position
befindet, drehen Sie diese von Hand. Sollten sie ein
zu großes Spiel feststellen, verfahren Sie wie folgt:
1. Lösen Sie die Kontermutter (34).
2. Drehen Sie die Schraube (35) im Uhrzeigersinn,
um das Spiel auszugleichen, ohne die Auf- und
Abwärtsbewegung der Spindel (33) zu beein-
trächtigen (ein geringes Spiel ist normal).
3. Ziehen Sie die Kontermutter (34) wieder fest.

10. Inbetriebnahme

Warnung:
Wenn Sie sich nicht mit dieser Art von Maschine aus-
kennen, holen Sie sich Rat von einem Fachmann.
Auf jeden Fall sollten Sie die Gebrauchs- und Sicher-
heitsinformationen gelesen und verstanden haben,
bevor Sie mit diesem Produkt arbeiten.
10.1 Ein-/Ausschalter (24)
• Einschalten: Drücken Sie die Taste „I".
• Ausschalten: Drücken Sie die Taste „0".
10.2 Schwenken des Tisches (Abb. 11+12)
Hinweis:
Die Winkelscala (19) dient nur als Orientierung zur
groben Winkeleinstellung. Für Präzisionsarbeiten
sind geeignete Winkelmesser zu verwenden.
1. Um den Bohrtisch (18) in die geneigte Position
zu bringen, lösen Sie die Klemmschraube (13)
mit einem Gabelschlüssel SW19, entfernen Sie
die Schraube (20) die zur 90° Fixierung dient.
2. Stellen Sie den gewünschten Winkel mit der
Winkelskala (19) ein.
3. Ziehen Sie die Klammschraube (22) wieder fest.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10.3 Einstellen der Tischhöhe (Abb. 11+12)
1. Lösen Sie die Klemmgriff Höhenverstellung (21).
2. Stellen Sie den Bohrtisch (18) auf die gewünsch-
te Höhe ein, indem Sie an dem Verstellgriff für
die Höhenverstellung (3) kurbeln.
3. Ziehen Sie den Klemmgriff Höhenverstellung
(21) wieder fest.
Hinweis:
Wir empfehlen die Tischhöhe so einzustellen, dass
die Bohrerspitze kurz über dem Werkstück ist.
10.4 Handhabung des Zahnbohrfutters (23)
Ihre Tischbohrmaschine ist mit einem Zahnbohrfutter
(23) ausgestattet. Um einen Bohrer einzusetzen, ist
zuerst der Bohrfutterschutz (16) nach oben zu klap-
pen, anschließend der Bohrer einzusetzen und das
Zahnbohrfutter (23) mit dem mitgelieferten Bohrfut-
terschlüssel (26) festzuziehen.
Bohrfutterschlüssel (26) wieder abziehen.
Achten Sie auf festen Sitz der eingespannten Werk-
zeuge.
Einspannen des Bohrers
Achten Sie unbedingt darauf, dass beim Werkzeug-
wechsel der Netzstecker gezogen ist.
Im Zahnbohrfutter (23) dürfen nur zylindrische Werk-
zeuge mit dem angegebenen maximalen Schaft-
durchmesser gespannt werden. Nur einwandfreies
und scharfes Werkzeug benutzen. Keine Werkzeuge
benutzen, die am Schaft beschädigt sind oder sonst
in irgendeiner Weise verformt oder beschädigt sind.
Setzen Sie nur Zubehör und Zusatzgeräte, die in der
Bedienungsanleitung angegeben oder vom Herstel-
ler freigebeben sind, ein.
1. Stecken Sie den Bohrer so tief in das Zahn-
bohrfutter (23) ein, dass die Backen des Futters
optimal greifen können. (Achten Sie bei kleinen
Bohrern darauf, dass die Backen nicht die Spira-
len des Bohrers berühren).
2. Vergewissern Sie sich, dass der Bohrer zentriert
im Zahnbohrfutter (23) sitzt.
3. Ziehen Sie das Futter mit dem Bohrfutterschlüs-
sel (26) fest genug an, so dass der Bohrer beim
Arbeiten nicht durchdrehen kann.
Achtung! Bohrfutterschlüssel (26) nicht stecken
lassen.
Verletzungsgefahr durch Wegschleudern des Bohr-
futterschlüssels (26).
Wechseln des Zahnbohrfutters (23)
Drehen Sie den äußeren Ring des Zahnbohrfutters
(23) soweit wie möglich gegen den Uhrzeigersinn.
Schlagen Sie leicht mit einem Holz- oder Gummi-
hammer gegen das Zahnbohrfutter (23). Halten Sie
mit der anderen Hand das Futter, wenn es von der
Spindel (33) gleitet.
DE | 15
