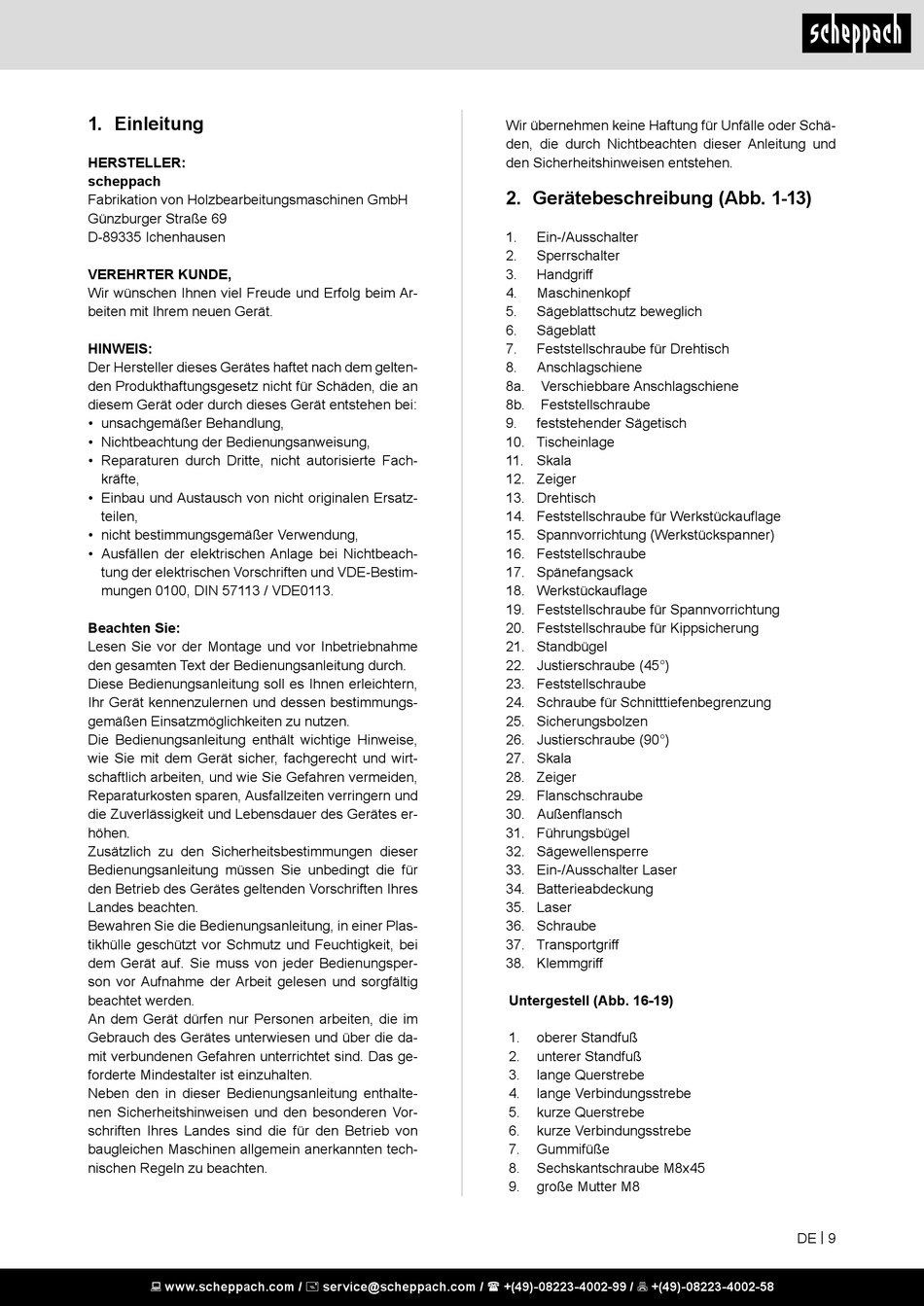

Einleitung; Gerätebeschreibung (Abb. 1-13) - Scheppach HM80L Original Bedienungsanleitung

1. Einleitung

HERSTELLER:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
VEREHRTER KUNDE,
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
HINWEIS:
Der Hersteller dieses Gerätes haftet nach dem gelten-
den Produkthaftungsgesetz nicht für Schäden, die an
diesem Gerät oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte,
• Einbau und Austausch von nicht originalen Ersatz-
teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Bestim-
mungen 0100, DIN 57113 / VDE0113.
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Gerät sicher, fachgerecht und wirt-
schaftlich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern und
die Zuverlässigkeit und Lebensdauer des Gerätes er-
höhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer Plas-
tikhülle geschützt vor Schmutz und Feuchtigkeit, bei
dem Gerät auf. Sie muss von jeder Bedienungsper-
son vor Aufnahme der Arbeit gelesen und sorgfältig
beachtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die da-
mit verbundenen Gefahren unterrichtet sind. Das ge-
forderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweisen und den besonderen Vor-
schriften Ihres Landes sind die für den Betrieb von
baugleichen Maschinen allgemein anerkannten tech-
nischen Regeln zu beachten.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Wir übernehmen keine Haftung für Unfälle oder Schä-
den, die durch Nichtbeachten dieser Anleitung und
den Sicherheitshinweisen entstehen.
2. Gerätebeschreibung (Abb. 1-13)
1. Ein-/Ausschalter
2. Sperrschalter
3. Handgriff
4. Maschinenkopf
5. Sägeblattschutz beweglich
6. Sägeblatt
7. Feststellschraube für Drehtisch
8. Anschlagschiene
8a. Verschiebbare Anschlagschiene
8b. Feststellschraube
9. feststehender Sägetisch
10. Tischeinlage
11. Skala
12. Zeiger
13. Drehtisch
14. Feststellschraube für Werkstückauflage
15. Spannvorrichtung (Werkstückspanner)
16. Feststellschraube
17. Spänefangsack
18. Werkstückauflage
19. Feststellschraube für Spannvorrichtung
20. Feststellschraube für Kippsicherung
21. Standbügel
22. Justierschraube (45°)
23. Feststellschraube
24. Schraube für Schnitttiefenbegrenzung
25. Sicherungsbolzen
26. Justierschraube (90°)
27. Skala
28. Zeiger
29. Flanschschraube
30. Außenflansch
31. Führungsbügel
32. Sägewellensperre
33. Ein-/Ausschalter Laser
34. Batterieabdeckung
35. Laser
36. Schraube
37. Transportgriff
38. Klemmgriff
Untergestell (Abb. 16-19)
1. oberer Standfuß
2. unterer Standfuß
3. lange Querstrebe
4. lange Verbindungsstrebe
5. kurze Querstrebe
6. kurze Verbindungsstrebe
7. Gummifüße
8. Sechskantschraube M8x45
9. große Mutter M8
