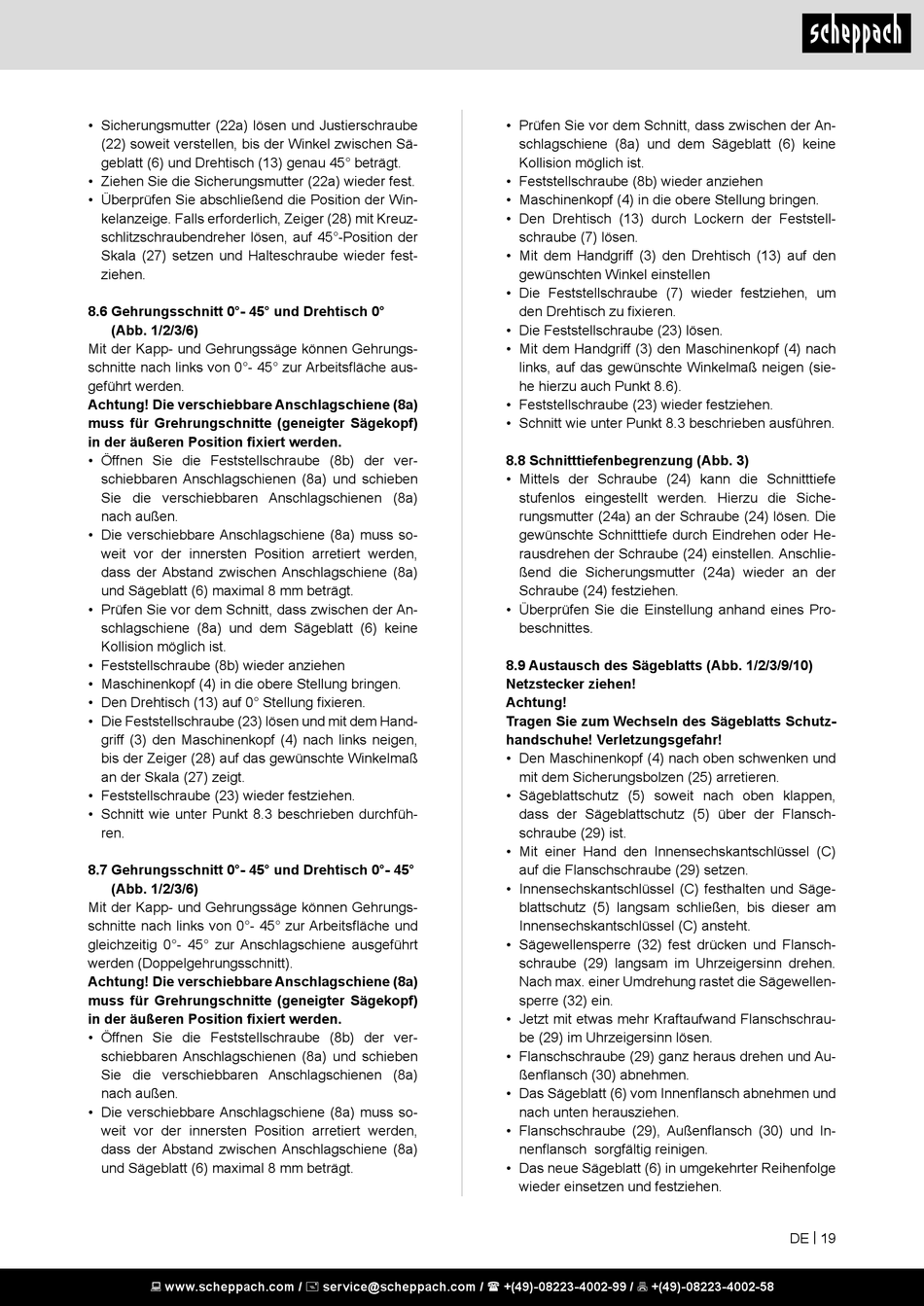

Scheppach HM80L Original Bedienungsanleitung Seite 19

• Sicherungsmutter (22a) lösen und Justierschraube
(22) soweit verstellen, bis der Winkel zwischen Sä-
geblatt (6) und Drehtisch (13) genau 45° beträgt.
• Ziehen Sie die Sicherungsmutter (22a) wieder fest.
• Überprüfen Sie abschließend die Position der Win-
kelanzeige. Falls erforderlich, Zeiger (28) mit Kreuz-
schlitzschraubendreher lösen, auf 45°-Position der
Skala (27) setzen und Halteschraube wieder fest-
ziehen.
8.6 Gehrungsschnitt 0°- 45° und Drehtisch 0°
(Abb. 1/2/3/6)
Mit der Kapp- und Gehrungssäge können Gehrungs-
schnitte nach links von 0°- 45° zur Arbeitsfläche aus-
geführt werden.
Achtung! Die verschiebbare Anschlagschiene (8a)
muss für Grehrungschnitte (geneigter Sägekopf)
in der äußeren Position fixiert werden.
• Öffnen Sie die Feststellschraube (8b) der ver-
schiebbaren Anschlagschienen (8a) und schieben
Sie die verschiebbaren Anschlagschienen (8a)
nach außen.
• Die verschiebbare Anschlagschiene (8a) muss so-
weit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (8a)
und Sägeblatt (6) maximal 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der An-
schlagschiene (8a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (8b) wieder anziehen
• Maschinenkopf (4) in die obere Stellung bringen.
• Den Drehtisch (13) auf 0° Stellung fixieren.
• Die Feststellschraube (23) lösen und mit dem Hand-
griff (3) den Maschinenkopf (4) nach links neigen,
bis der Zeiger (28) auf das gewünschte Winkelmaß
an der Skala (27) zeigt.
• Feststellschraube (23) wieder festziehen.
• Schnitt wie unter Punkt 8.3 beschrieben durchfüh-
ren.
8.7 Gehrungsschnitt 0°- 45° und Drehtisch 0°- 45°
(Abb. 1/2/3/6)
Mit der Kapp- und Gehrungssäge können Gehrungs-
schnitte nach links von 0°- 45° zur Arbeitsfläche und
gleichzeitig 0°- 45° zur Anschlagschiene ausgeführt
werden (Doppelgehrungsschnitt).
Achtung! Die verschiebbare Anschlagschiene (8a)
muss für Grehrungschnitte (geneigter Sägekopf)
in der äußeren Position fixiert werden.
• Öffnen Sie die Feststellschraube (8b) der ver-
schiebbaren Anschlagschienen (8a) und schieben
Sie die verschiebbaren Anschlagschienen (8a)
nach außen.
• Die verschiebbare Anschlagschiene (8a) muss so-
weit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (8a)
und Sägeblatt (6) maximal 8 mm beträgt.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Prüfen Sie vor dem Schnitt, dass zwischen der An-
schlagschiene (8a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (8b) wieder anziehen
• Maschinenkopf (4) in die obere Stellung bringen.
• Den Drehtisch (13) durch Lockern der Feststell-
schraube (7) lösen.
• Mit dem Handgriff (3) den Drehtisch (13) auf den
gewünschten Winkel einstellen
• Die Feststellschraube (7) wieder festziehen, um
den Drehtisch zu fixieren.
• Die Feststellschraube (23) lösen.
• Mit dem Handgriff (3) den Maschinenkopf (4) nach
links, auf das gewünschte Winkelmaß neigen (sie-
he hierzu auch Punkt 8.6).
• Feststellschraube (23) wieder festziehen.
• Schnitt wie unter Punkt 8.3 beschrieben ausführen.
8.8 Schnitttiefenbegrenzung (Abb. 3)
• Mittels der Schraube (24) kann die Schnitttiefe
stufenlos eingestellt werden. Hierzu die Siche-
rungsmutter (24a) an der Schraube (24) lösen. Die
gewünschte Schnitttiefe durch Eindrehen oder He-
rausdrehen der Schraube (24) einstellen. Anschlie-
ßend die Sicherungsmutter (24a) wieder an der
Schraube (24) festziehen.
• Überprüfen Sie die Einstellung anhand eines Pro-
beschnittes.
8.9 Austausch des Sägeblatts (Abb. 1/2/3/9/10)
Netzstecker ziehen!
Achtung!
Tragen Sie zum Wechseln des Sägeblatts Schutz-
handschuhe! Verletzungsgefahr!
• Den Maschinenkopf (4) nach oben schwenken und
mit dem Sicherungsbolzen (25) arretieren.
• Sägeblattschutz (5) soweit nach oben klappen,
dass der Sägeblattschutz (5) über der Flansch-
schraube (29) ist.
• Mit einer Hand den Innensechskantschlüssel (C)
auf die Flanschschraube (29) setzen.
• Innensechskantschlüssel (C) festhalten und Säge-
blattschutz (5) langsam schließen, bis dieser am
Innensechskantschlüssel (C) ansteht.
• Sägewellensperre (32) fest drücken und Flansch-
schraube (29) langsam im Uhrzeigersinn drehen.
Nach max. einer Umdrehung rastet die Sägewellen-
sperre (32) ein.
• Jetzt mit etwas mehr Kraftaufwand Flanschschrau-
be (29) im Uhrzeigersinn lösen.
• Flanschschraube (29) ganz heraus drehen und Au-
ßenflansch (30) abnehmen.
• Das Sägeblatt (6) vom Innenflansch abnehmen und
nach unten herausziehen.
• Flanschschraube (29), Außenflansch (30) und In-
nenflansch sorgfältig reinigen.
• Das neue Sägeblatt (6) in umgekehrter Reihenfolge
wieder einsetzen und festziehen.
