6 | Montage

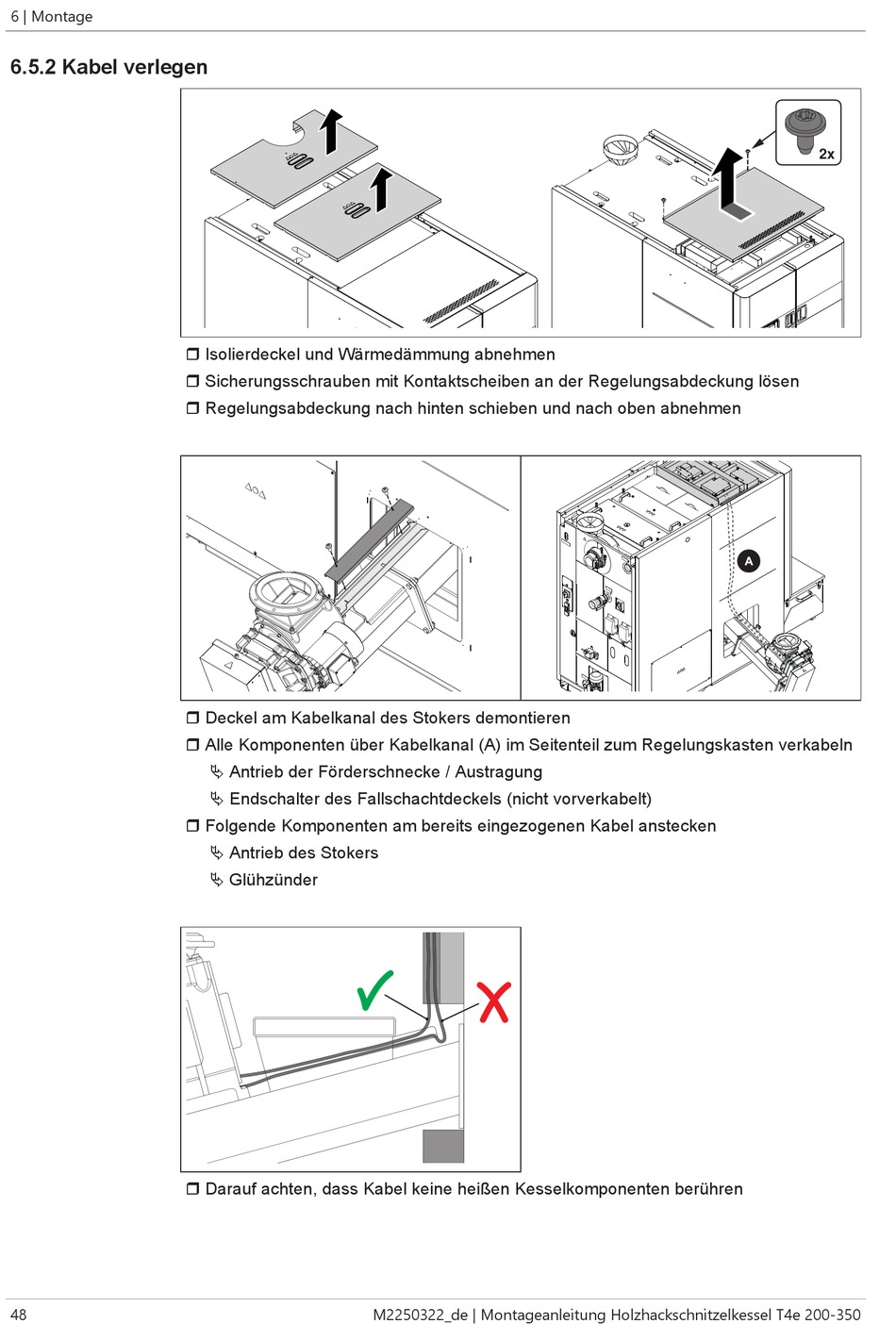

6.5.2 Kabel verlegen

48
r Isolierdeckel und Wärmedämmung abnehmen
r Sicherungsschrauben mit Kontaktscheiben an der Regelungsabdeckung lösen
r Regelungsabdeckung nach hinten schieben und nach oben abnehmen
r Deckel am Kabelkanal des Stokers demontieren
r Alle Komponenten über Kabelkanal (A) im Seitenteil zum Regelungskasten verkabeln
Ä Antrieb der Förderschnecke / Austragung
Ä Endschalter des Fallschachtdeckels (nicht vorverkabelt)
r Folgende Komponenten am bereits eingezogenen Kabel anstecken
Ä Antrieb des Stokers
Ä Glühzünder
r Darauf achten, dass Kabel keine heißen Kesselkomponenten berühren
M2250322_de | Montageanleitung Holzhackschnitzelkessel T4e 200-350
2x
