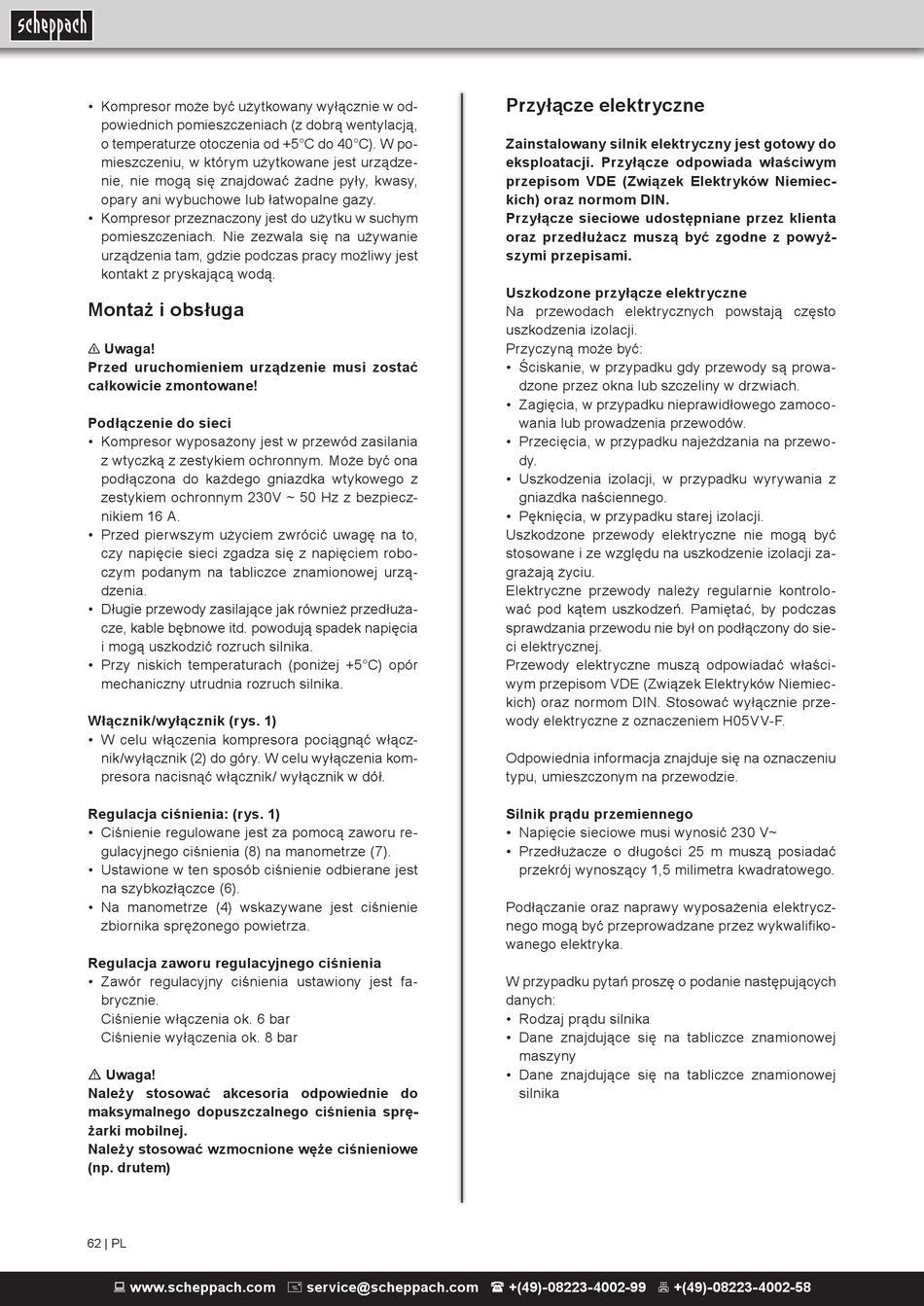

Montaż I Obsługa; Przyłącze Elektryczne - Scheppach Air Case Originalbetriebsanleitung

• Kompresor może być użytkowany wyłącznie w od-
powiednich pomieszczeniach (z dobrą wentylacją,
o temperaturze otoczenia od +5°C do 40°C). W po-
mieszczeniu, w którym użytkowane jest urządze-
nie, nie mogą się znajdować żadne pyły, kwasy,
opary ani wybuchowe lub łatwopalne gazy.
• Kompresor przeznaczony jest do użytku w suchym
pomieszczeniach. Nie zezwala się na używanie
urządzenia tam, gdzie podczas pracy możliwy jest
kontakt z pryskającą wodą.
Montaż i obsługa
n Uwaga!
Przed uruchomieniem urządzenie musi zostać
całkowicie zmontowane!
Podłączenie do sieci
• Kompresor wyposażony jest w przewód zasilania
z wtyczką z zestykiem ochronnym. Może być ona
podłączona do każdego gniazdka wtykowego z
zestykiem ochronnym 230V ~ 50 Hz z bezpiecz-
nikiem 16 A.
• Przed pierwszym użyciem zwrócić uwagę na to,
czy napięcie sieci zgadza się z napięciem robo-
czym podanym na tabliczce znamionowej urzą-
dzenia.
• Długie przewody zasilające jak również przedłuża-
cze, kable bębnowe itd. powodują spadek napięcia
i mogą uszkodzić rozruch silnika.
• Przy niskich temperaturach (poniżej +5°C) opór
mechaniczny utrudnia rozruch silnika.
Włącznik/wyłącznik (rys. 1)
• W celu włączenia kompresora pociągnąć włącz-
nik/wyłącznik (2) do góry. W celu wyłączenia kom-
presora nacisnąć włącznik/ wyłącznik w dół.
Regulacja ciśnienia: (rys. 1)
• Ciśnienie regulowane jest za pomocą zaworu re-
gulacyjnego ciśnienia (8) na manometrze (7).
• Ustawione w ten sposób ciśnienie odbierane jest
na szybkozłączce (6).
• Na manometrze (4) wskazywane jest ciśnienie
zbiornika sprężonego powietrza.
Regulacja zaworu regulacyjnego ciśnienia
• Zawór regulacyjny ciśnienia ustawiony jest fa-
brycznie.
Ciśnienie włączenia ok. 6 bar
Ciśnienie wyłączenia ok. 8 bar
m Uwaga!
Należy stosować akcesoria odpowiednie do
maksymalnego dopuszczalnego ciśnienia sprę-
żarki mobilnej.
Należy stosować wzmocnione węże ciśnieniowe
(np. drutem)
62 | PL
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada właściwym
przepisom VDE (Związek Elektryków Niemiec-
kich) oraz normom DIN.
Przyłącze sieciowe udostępniane przez klienta
oraz przedłużacz muszą być zgodne z powyż-
szymi przepisami.
Uszkodzone przyłącze elektryczne
Na przewodach elektrycznych powstają często
uszkodzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowa-
dzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewo-
dy.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.
Uszkodzone przewody elektryczne nie mogą być
stosowane i ze względu na uszkodzenie izolacji za-
grażają życiu.
Elektryczne przewody należy regularnie kontrolo-
wać pod kątem uszkodzeń. Pamiętać, by podczas
sprawdzania przewodu nie był on podłączony do sie-
ci elektrycznej.
Przewody elektryczne muszą odpowiadać właści-
wym przepisom VDE (Związek Elektryków Niemiec-
kich) oraz normom DIN. Stosować wyłącznie prze-
wody elektryczne z oznaczeniem H05VV-F.
Odpowiednia informacja znajduje się na oznaczeniu
typu, umieszczonym na przewodzie.
Silnik prądu przemiennego
• Napięcie sieciowe musi wynosić 230 V~
• Przedłużacze o długości 25 m muszą posiadać
przekrój wynoszący 1,5 milimetra kwadratowego.
Podłączanie oraz naprawy wyposażenia elektrycz-
nego mogą być przeprowadzane przez wykwalifiko-
wanego elektryka.
W przypadku pytań proszę o podanie następujących
danych:
• Rodzaj prądu silnika
• Dane znajdujące się na tabliczce znamionowej
maszyny
• Dane znajdujące się na tabliczce znamionowej
silnika
