Bedienungsanleitung Qualitätsüberwachung QC-100
12 Schnittstellen

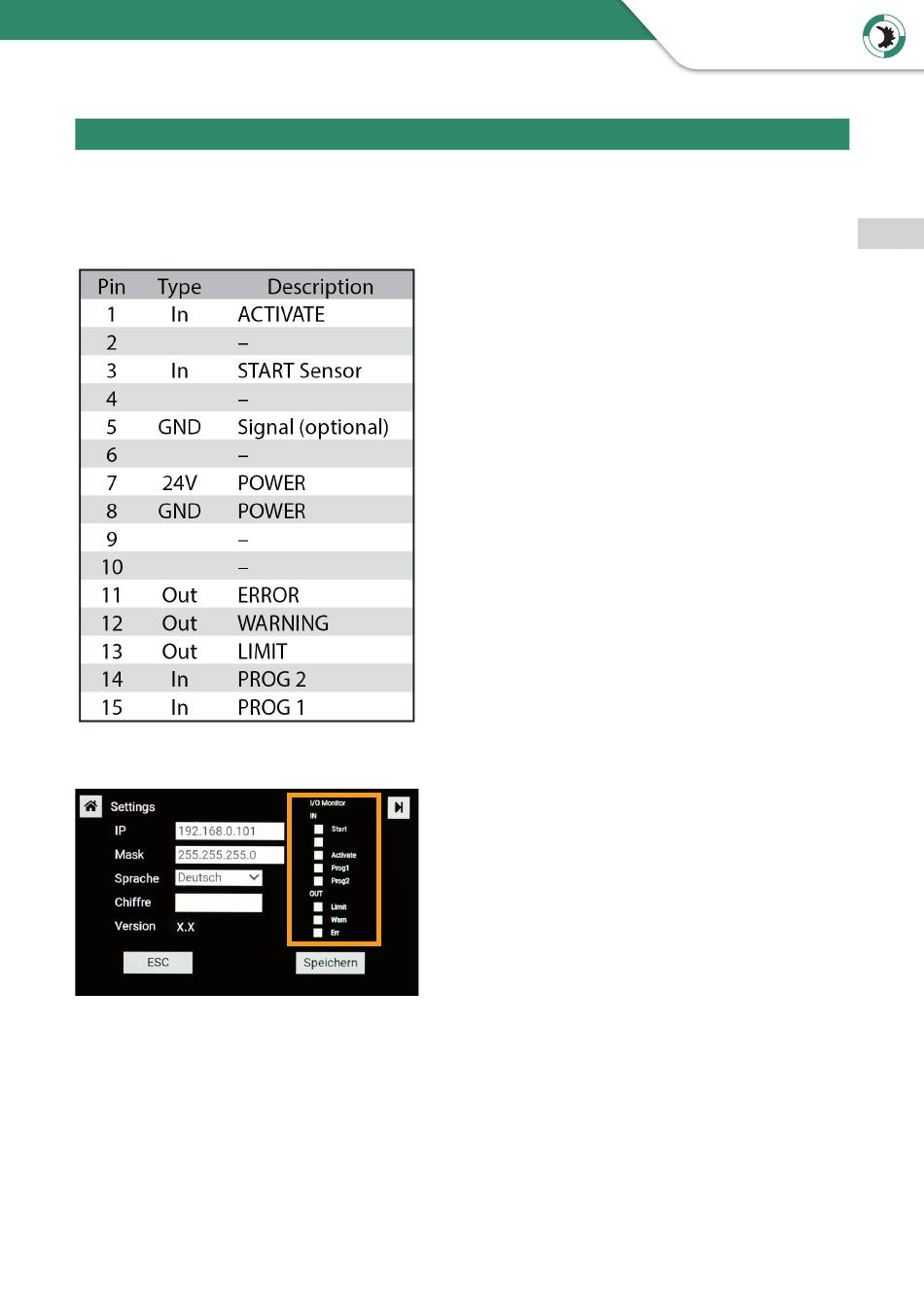

12.1 I/O-Port Pinbelegung (Sub-D 15, male)
Alle Eingänge und Ausgänge NPN (aktiv bei 0V) .
Aufkleber auf Geräterückseite
I/O-Monitor im Menü Settings
12.2 Sensoranschluss (M8, Flanschdose, 4 polig)
Vordefinierter Anschluss zum Drucksensor flowplus16 (Artikelnummer 505155)
ACTIVATE: Übernahme des Bitwort (PROG1,
PROG2)
START Sensor: Start Messung (wenn in Software
EXTERN angewählt ist)
ERROR:
Ausgabe am Ende der Messung
wenn Messkurve Grenzen der Re-
ferenzkurve innerhalb eines Blocks
überschritten wurden
WARNING: Ausgabe am Ende der Messung
wenn Messkurve bei 75% der
Grenze der Referenzkurve innerhalb
eines Blocks angenähert hatte (nicht
überschritten)
LIMIT:
Direkte Ausgabe beim Überschrei-
ten des in der Software gesetzten
Limits (dient zum Schutz der Druck-
sensoren)
PROG1:
Gemeinsam mit PROG2 Auswahl der
Referenzkurve 1-4 mittels Bitwort
PROG2:
Gemeinsam mit PROG1 Auswahl der
Referenzkurve 1-4 mittels Bitwort
Der I/O-Monitor im Menü SETTINGS zeigt
durch einen Farbwechsel an, ob ein Signal
anliegt, oder nicht:
Grau - kein Signal
Blau - Signal anliegend
23
