Inhaltszusammenfassung für Vieweg Quality Control QC-100

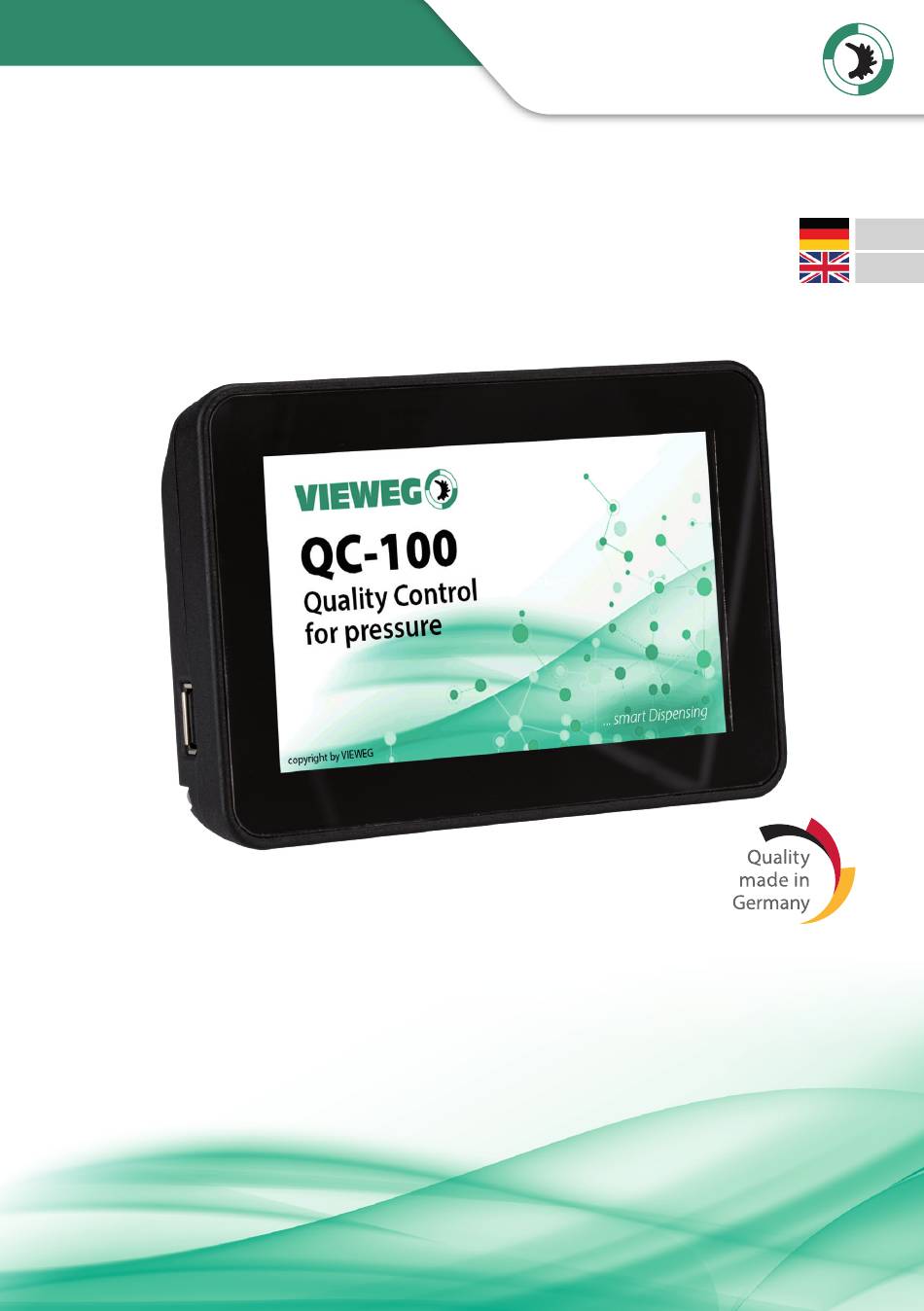

- Seite 1 VIEWEG Bedienungsanleitung Operating Manual Qualitätsüberwachung QC-100 Quality Control QC-100 505260 Version 2022/09-01 © VIEWEG GmbH...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Inhaltsverzeichnis 1 Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1 . -
Seite 3: Allgemeines
Bewertung von Druckgeschehen in Flüssigkeitsleitungen im Einsatzbereich von 0 bis 40 bar . Es ist der Sensor flowplus16 mit seinem auszuwertenden Maximaldruck von 16 bar zu verwenden . Die Nutzung anderer Sensoren ist von VIEWEG freizuge- ben . Der Hersteller übernimmt keine Haftung für Folgen nicht bestimmungsgemäßer Verwendung . -
Seite 4: Lieferumfang
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Zu nicht bestimmungsgemäßer Verwendung zählen insbesondere auch: • Änderungen am Gerät und seinen Komponenten, die nicht ausdrücklich in der Bedienungsanleitung empfohlen werden, • Einsatz nicht kompatibler, oder beschädigter Ersatzteile, • Verwendung von nicht zugelassenem Zubehör oder Hilfsgeräten, •... -
Seite 5: Sicherheitshinweise
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG 2 Sicherheitshinweise 2.1 Allgemeines zur Sicherheit Wird dieses Gerät für andere Zwecke eingesetzt, als in WARNUNG dieser Bedienungsanleitung beschrieben, kann es zu Personen- oder Sachschäden kommen . Setzen Sie das Gerät nur gemäß der Anleitung ein . -
Seite 6: Über Ihr Qc-100
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG 3 Über Ihr QC-100 1 Gehäuse 3 Ein-/Ausschalter 2 5'' Touchscreen Anzeige... -
Seite 7: Installation
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG 4 Befestigungsmöglichkeit (M3 - 4 tief ) 8 Standfuß 5 Ethernet-Buchse (LAN) 9 I/O Schnittstelle (Sub-D 15 polig) 6 Anschluss Drucksensor Kanal 2 (M8) 10 USB-Port 7 Anschluss Drucksensor Kanal 1 (M8) 4 Installation 4.1 Einbau bzw. Anbau der Hardware Das kompakte Gerät ist inkl . -
Seite 8: Anschlussschema
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG 4.2 Anschlussschema flowplus 16 Sensor 2 flowplus 16 Sensor 1 5 Menüstruktur Bootscreen Welcomescreen Startscreen Messkurvenscreen Etwa eine Sekunde nach dem Einschalten erscheinen auf dem Display zunächst der Bootscreen mit 3 Quadraten in der oberen linken Ecke . -
Seite 9: Menü Settings
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Nach ca . 10 Sekunden erscheint der Welcomescreen . Nach weiteren 15 Sekunden zeigt das Gerät den QC-100 Startscreen . Ist der Startvorgang abgeschlossen, erscheint der Messkurvenscreen mit den Default Werten oder den zuletzt verwendeten Einstellungen sowie der letzten gewählten Referenzkurve . - Seite 10 Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Start - Auswahl der Aktivierungsart - Auto: durch Schwellenwert [bar] - Extern: durch eine externe Steuerung - Easy: kontinuierliche Messung Toleranz - Anpassung der Toleranzbereiche Toleranz für Kanal 1 - linke Spalte Toleranz für Kanal 2 - rechte Spalte...
- Seite 11 Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Die kleinere Zeitgrenze wird in der Grafik später als grüne vertikale Linie und die größere Zeitgrenze als gelbe vertikale Linie dargestellt . Die Auswertebereiche dazwischen sind hell hervorgehoben, um diese leichter zu identifizieren . Die Zeitgrenzen der Blöcke kön- nen sich überschneiden .
- Seite 12 Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Zur Nutzung der LAN-Schnittstelle muss das QC-100 an WICHTIG einen Netzwerkswitch angeschlossen werden . Das QC-100 benötigt eine manuell zugewiesene IP-Adresse . Es kann KEIN DHCP! Testen Sie die korrekten Einstellungen mit der cmd . e xe Ihres Windows PCs .
-
Seite 13: Menü Teach-In
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Als Schutz vor unbeabsichtigtem Verstellen kann eine eigene PIN vergeben werden . Mit dieser PIN kann das Gerät durch Tippen auf die Schaltfläche LOGOUT gesperrt werden . Im Auslieferungszustand ist die voreingestellte PIN 1234 und das Gerät ist ungesperrt . - Seite 14 Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Farbindikatoren hinter den jeweiligen Ref 1 bis Ref 4 zeigen den Zustand an: rot = inaktiv, grün = aktiv . Um Messwerte zu hinterlegen, ist folgender Ablauf durchzuführen: - Legen Sie den Speicherplatz durch Antippen der Schaltflächen Ref 1 bis Ref 4 fest .
- Seite 15 Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Während des Speicherns auf einen USB-Stick wird das Diskettensymbol blau dargestellt . Am Ende des Speicherns erscheint eine Meldung, ob der Vorgang erfolgreich war oder nicht . Tippen Sie auf OK Beim Laden einer Referenzkurve vom USB-Stick leuchtet das Diskettensymbol grün .
-
Seite 16: Menü Messkurve
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Auswahl der Referenzkurve mittels Bit-Wort Bit Wort-Tabelle: Zur Auswahl der Referenzkurven mittels Pin 14 Pin 15 Ergebnis bei Übernahme Bit-Wort sind die Pin 14 (PROG2) und 15 Ref 1 (PROG1) zu verwenden . Die Übernahme/Akti- Ref 2... - Seite 17 Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Eine erneut auftretende Startbedingung bedingt keinen Neustart; dieser ist erst nach Ablauf der festgelegten Zeit möglich . Nach dem Ablauf des Zeitbereichs erfolgt die Auswertung der Messdaten . Sollte nach dem Ablauf der Zeit die Schalt- schwelle noch überschritten sein, so erfolgt...
-
Seite 18: Menü Log-File
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Wird im Menüpunkt Settings als Startbedin- gung EASY gewählt, so wird dem Bildschirm das Ikon Play hinzugefügt . Beim Tasten wech- selt dieses auf Pause und die Anzeige der Messdaten erfolgt dauerhaft ohne weitere Startbedingungen . - Seite 19 Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Wenn ein USB-Stick an der entsprechenden Schnittstel- WICHTIG le vorhanden ist, wird jede einzelne Messung auch als * . c sv Datei in einem Verzeichnis LOG abgespeichert . Während des Speichervorgangs erscheint ein blaues Ikon Diskette unterhalb des Ikon USB im Bildschirm Messkurve .
-
Seite 20: Updates
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG Dies stellt sich wie folgt im Beispiel dar: Um den zeitlichen Verlauf basierend auf dem Messbereich/ Duration zu erhalten, muss die Umrechnung Value auf Zeitinkremente erfolgen . Es sind bei jeder Messung, un- abhängig vom Messbereich der Zeit, 10000 Messpunkte . Somit ist das Zeitinkrement zwischen zwei Messpunkten Duration /10000 . -
Seite 21: Reinigung Und Wartung
Reinigungsmittel wie Benzin oder Verdünner . 8 Ersatzteile Zu den verfügbaren Ersatzteilen fragen Sie bitte Ihren Vertriebsmitarbeiter im Außen- dienst, wenden sich an die Mitarbeiter der VIEWEG GmbH Service Abteilung oder besu- chen sie unseren Online-Shop . 9 Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen . -
Seite 22: Masszeichnungen
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG 11 Masszeichnungen... -
Seite 23: Schnittstellen
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG 12 Schnittstellen 12.1 I/O-Port Pinbelegung (Sub-D 15, male) Alle Eingänge und Ausgänge NPN (aktiv bei 0V) . ACTIVATE: Übernahme des Bitwort (PROG1, PROG2) START Sensor: Start Messung (wenn in Software EXTERN angewählt ist) ERROR: Ausgabe am Ende der Messung... -
Seite 24: Usb-Steckverbinder, Female
Bedienungsanleitung Qualitätsüberwachung QC-100 VIEWEG 12.3 USB-Steckverbinder, female Standard-USB-Anschlussbuchse zur Verwendung eines vorbereiteten USB-Stick zur Datenspeicherung oder Update . 12.4 Ethernet (RJ45, LAN) Auf dem Port 8080 wird ein JSON-File mit den Messdaten und Ergebnissen bereitge- stellt . Es kann in üblichen Browsern erreicht werden: Im URL Feld <IP>:8080 eingeben . -
Seite 25: Konformitätserklärung
Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht . Produkt: Gerät zur Qualitätsüberwachung Typ: QC-100 VIEWEG Dosier- und Mischtechnik Hersteller: Gewerbepark 13 85402 Kranzberg Tel . : +49 8166 6784 -0 Fax: +49 8166 6784 -20 Folgende harmonisierte europäische Normen wurden angewandt:... - Seite 26 Operating Manual QC-100 quality control VIEWEG Contents 1 General information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 1 .
-
Seite 27: General Information
Operating Manual QC-100 quality control VIEWEG 1 General information Dear customer, Thank you for choosing our QC-100 quality “inspector” and monitoring system . To ensure proper operation and use of our equipment, please carefully read the following pages for correct operating and maintenance instructions . -
Seite 28: Scope Of Delivery
Exceeding the approved and recommended pressures 1.3 Scope of delivery The following accessories are included: User Manual (Item no . 505260) Quality Control QC-100 (Item no . 501092) Power supply (Item no . 500426) USB flash drive (Item no . 503659) -
Seite 29: Safety Instructions
Operating Manual QC-100 quality control VIEWEG 2 Safety instructions 2.1 General safety information If this device is used for purposes other than those WARNING described in this operating manual, personal injury or damage to property may result . Only use the device in accordance with the enclosed instructions . -
Seite 30: About Your Qc-100
Operating Manual QC-100 quality control VIEWEG 3 About your QC-100 1 Housing 3 Power switch 2 5'' Touch screen 4 Mounting area (M3 - 4 deep) -
Seite 31: Installation
Operating Manual QC-100 quality control VIEWEG 5 Ethernet socket (LAN) 8 Mounting leg 6 Socket pressure sensor cable 9 I/O port (Sub-D 15 pin) channel 2 (M8) 10 USB-Port 7 Socket pressure sensor cable channel 1 (M8) 4 Installation 4.1 Installation or mounting of the hardware The compact device is equipped with a 5-inch touch screen that offers all functions with direct access . -
Seite 32: Connection Diagram
Operating Manual QC-100 quality control VIEWEG 4.2 Connection diagram flowplus 16 Sensor 2 flowplus 16 Sensor 1 5 Menu structure Bootup screen Welcome screen Start screen Measurement screen About one second after switching on, the display first shows the boot screen with 3 squares in the upper left corner . -
Seite 33: Settings Menu
Operating Manual QC-100 quality control VIEWEG After approx . 10 seconds, the Welcomescreen appears . After a further 15 seconds, the device displays the QC-100 start screen . Once the start-up process is complete, the measurement curve screen appears with the default values or the last settings used as well as the last selected reference curve . - Seite 34 Operating Manual QC-100 quality control VIEWEG Start - selection of the activation type - Auto: by threshold [bar] - External: by an external control - Easy: continuous measurement Tolerance - adjustment of tolerance ranges Tolerance for channel 1 - left column...
- Seite 35 Operating Manual QC-100 quality control VIEWEG The smaller time limit is later shown in the gra- phic as a green vertical line and the larger time limit as a yellow vertical line . The evaluation areas in between are highlighted to make them easier to identify .
- Seite 36 Operating Manual QC-100 quality control VIEWEG To use the LAN interface, the QC-100 must be connected NOTICE to a network switch . The QC-100 requires an IP address, which must be ente- red manually . No DHCP! You can test this with the cmd . e xe on a Windows PC .
-
Seite 37: Teach-In Menu
Operating Manual QC-100 quality control VIEWEG As protection against unintentional adjusment, a separate PIN can be assigned . This PIN can be used to lock the device by tapping the LOGOUT button . In the delivery state, the preset PIN is 1234 and the device is unlocked . - Seite 38 Operating Manual QC-100 quality control VIEWEG Color indicators behind the respective Ref 1 to Ref 4 indicate the status: Red = inactive, green = active . The following procedure must be carried out to store measured values: - Set the memory location by tapping the buttons Ref 1 to Ref 4 .
- Seite 39 Operating Manual QC-100 quality control VIEWEG During saving to a USB stick, the diskette symbol is displayed in blue . At the end of saving, a message appears whether the operation was successful or not . Tap OK When loading a reference curve from the USB flash drive, the diskette symbol lights up green .
-
Seite 40: Measurement Curve Menu
Operating Manual QC-100 quality control VIEWEG Selection of the reference curve by means of a Bit word Bit word table: Pin 14 Pin 15 Result at transfer To select the reference curves by means of a Ref 1 bit-word the pins 14 (PROG2) and 15 (PROG1) are to be used . - Seite 41 Operating Manual QC-100 quality control VIEWEG A new start condition does not require a restart; this is only possible after the specified time has elapsed . After the time range has expired, the measure- ment data is evaluated . If the switching threshold is still exceeded after the time has elapsed, the recording of a further measurement curve is started immediately .
-
Seite 42: Menu Log-File
Operating Manual QC-100 quality control VIEWEG If EASY is selected as the start condition in the Settings menu item, the Play icon is added to the screen . When pressing, this changes to Pause and the display of the measurement data is permanent without further start conditions . - Seite 43 Operating Manual QC-100 quality control VIEWEG If a USB flash drive is available at the corresponding NOTICE interface, each individual measurement is also saved as a * . c sv file in a LOG directory . At each restart, a new...
-
Seite 44: Updates
Operating Manual QC-100 quality control VIEWEG This is shown in the example as follows: In order to obtain the time curve based on the measurement range/ duration, the con- version Value must be made to time increments . There are 10000 measurement points for each measurement, independent of the measurement range of time . -
Seite 45: Maintenance And Cleaning
The dispensing controller is maintenance-free . Any needed repairs must be performed by an authorized repair centre or only by sending the unit back to VIEWEG GmbH . To clean the unit and the housing, use only dry or damp cloths and never use cleaning fluids such as gasoline, thinners or any other flammable or corrosive liquid . -
Seite 46: Technical Drawings
Operating Manual QC-100 quality control VIEWEG 11 Technical drawings... -
Seite 47: Technical Connections
Operating Manual QC-100 quality control VIEWEG 12 Technical connections 12.1 I/O-Port pin assignment (Sub-D 15, male) All inputs and outputs NPN (active at 0V) . ACTIVATE: Acceptance of the bit word (PROG1, PROG2) START Sensor: Start measurement (if EXTERN is... -
Seite 48: Usb-Port, Female
Operating Manual QC-100 quality control VIEWEG 12.3 USB-Port, female Standard USB connection socket for using a prepared USB stick for data storage or update . 12.4 Ethernet (RJ45, LAN) A JSON file with the measurement data and results is provided on port 8080 . It can be accessed in common browsers: Enter <IP>:8080 in the URL field . -
Seite 49: Declaration Of Conformity
. Quality Inspector Product: Type: QC-100 Manufacturer: VIEWEG Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Germany Tel . : +49 8166 6784 -0 Fax: +49 8166 6784 -20 The following harmonised European standards have been applied: •... - Seite 50 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
