Bedienungsanleitung Qualitätsüberwachung QC-100
VIEWEG

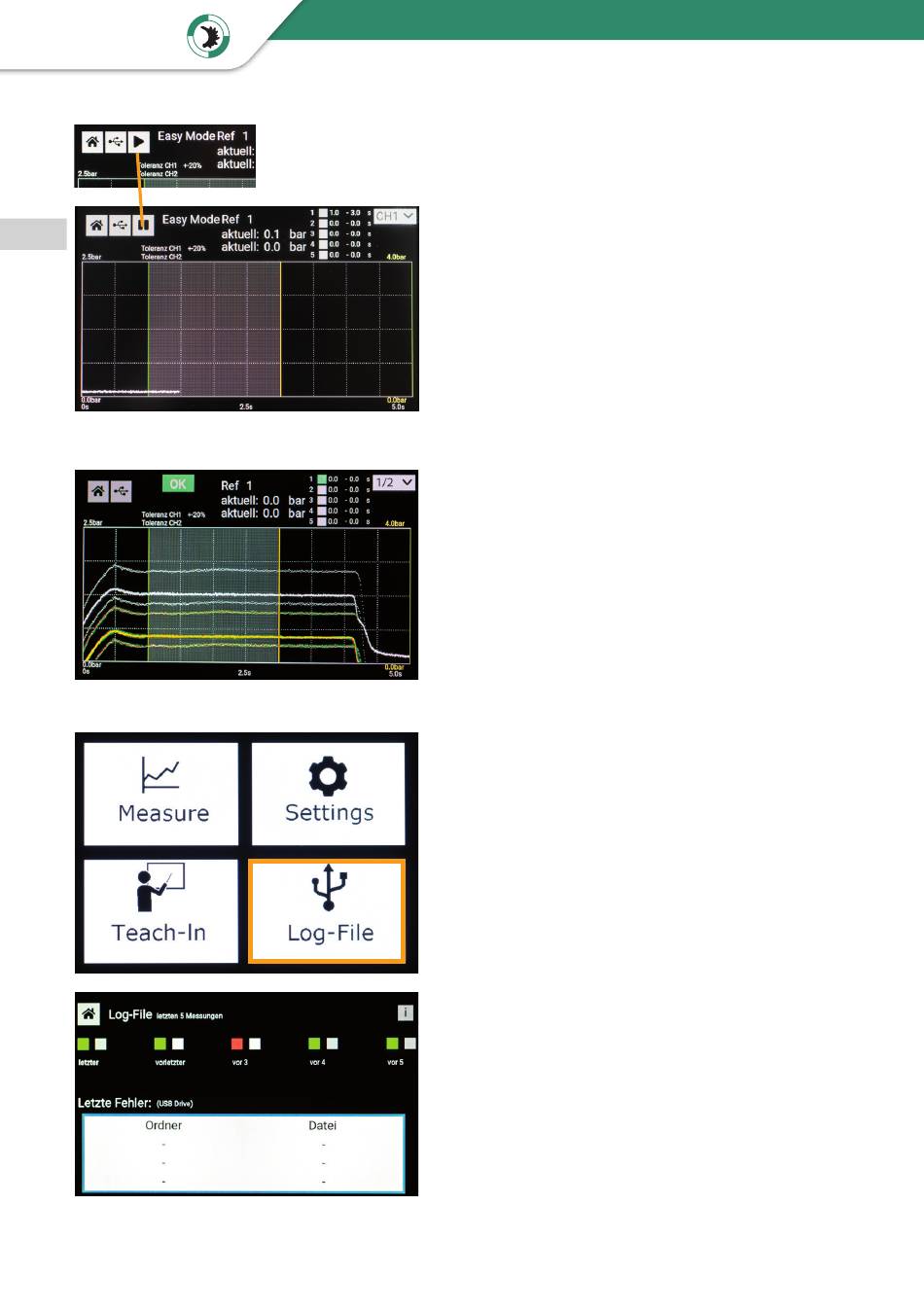

Wird im Menüpunkt Settings als Startbedin-
gung EASY gewählt, so wird dem Bildschirm
das Ikon Play hinzugefügt . Beim Tasten wech-
selt dieses auf Pause und die Anzeige der
DE
Messdaten erfolgt dauerhaft ohne weitere
Startbedingungen .
Diese Funktion ermöglicht es, den Druckverlauf
leicht darzustellen, wobei hier keine Auswer-
tung von Blöcken stattfindet . Beim Tasten
auf Pause erfolgt der Wechsel auf Play und
die aktuelle Messung läuft bis zum Ende der
Messperiode .
Nebenstehend sehen Sie ein exemplarisches
Beispiel für die Überwachung von / mit zwei
Drucksensoren .
5 . 4 Menü Log-File
Im Menüpunkt „Log-File" erhalten Sie Informati-
onen zu den letzten Meldungen und Fehlern .
Der Bildschirm ist in zwei Bereiche unterteilt:
Log-File „letzte Messungen" und „letzte Fehler
(USB-Daten)" .
Im Bereich Log-File letzte 5 Messungen wer-
den die Auswerteergebnisse der jüngsten
Messungen symbolisiert, wobei sich die aktu-
ellste Messung oben links befindet .
18
