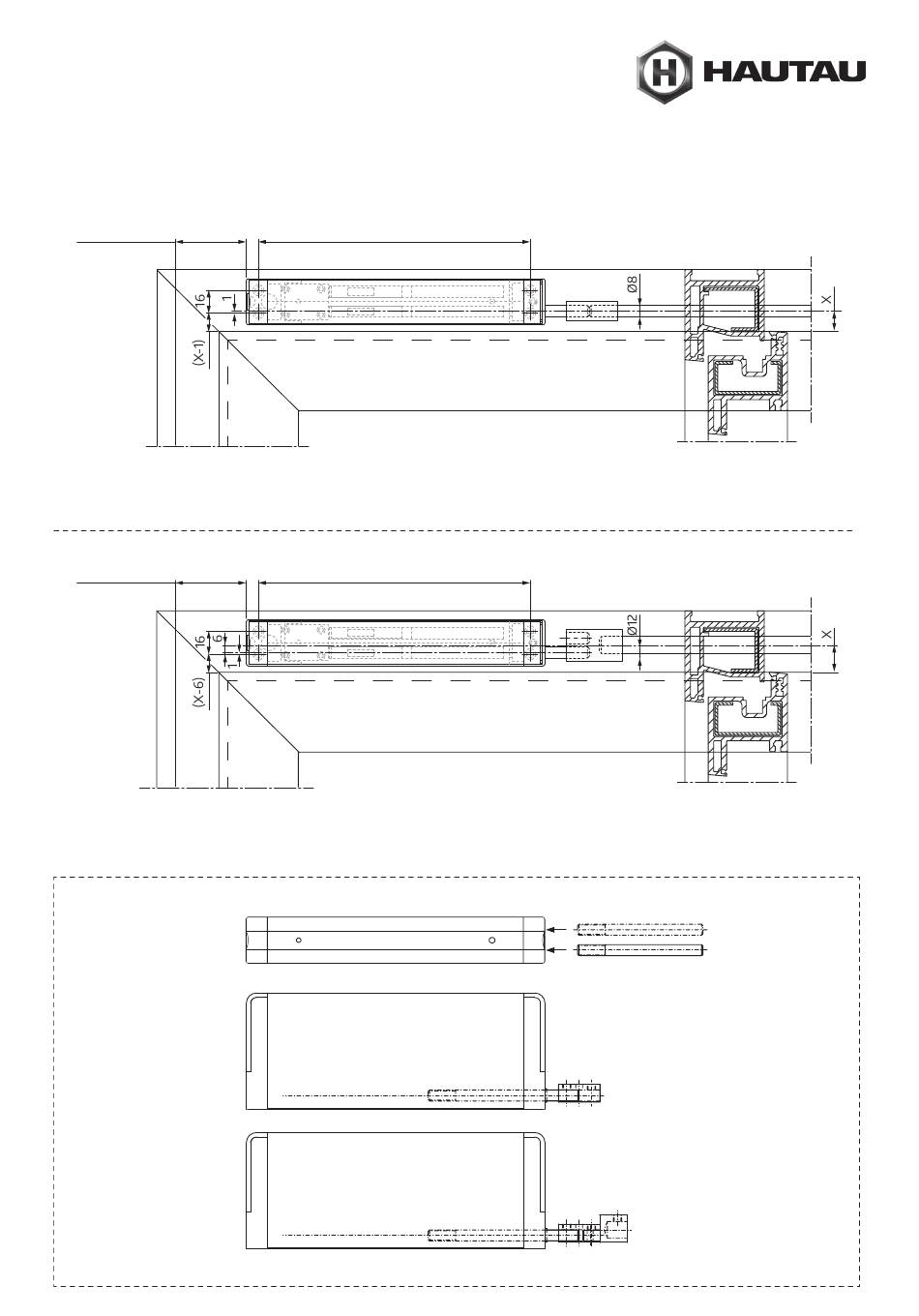

Anbindung zum O berlichtöffner
min.­Platzbedarf
min.­space­required
50
min.­Platzbedarf
min.­space­required
50
Beispiel­mit­Anschluss­an­
PRIMAT-FL­190:
Example­with­connection­
to­PRIMAT-FL­190:
Connection to fanlight opener
191
X­-­­ A bstand­von­der­Flügelaußenkante­bis­Mitte­Ø8­mm-Schubstange­
(siehe­Originaleinbauplan­für­Oberlichtöffner)
X - Distance from the outer edge of the sash to the center of the
Ø8 mm-driving­rod­(see­original­installation­plan­for­fanlight­opener)
191
X­-­­ A bstand­von­der­Flügelaußenkante­bis­Mitte­Ø12­mm-Schubstange­
(siehe­Originaleinbauplan­für­Oberlichtöffner)
X - Distance from the outer edge of the sash to the center of the
Ø12 mm-driving­rod­(see­original­installation­plan­for­fanlight­opener)
Angriff von rechts
Onset­from­right
Gewindestange M8
Threaded­rod­M8
Angriff von links
Onset­from­left
Kupplung für Ø 8 mm Rundstange
PRIMAT­FL 190, PRIMAT­A (Platzbedarf mind. 40 mm)
Artikelcode: 107171
Connector­for­Ø­8­mm­round­rod
PRIMAT-FL­190,­PRIMAT-A­(required­space­at­least­40­mm)
Article­code:­107171
Kupplung für Ø 12 mm Rundstange
ZENTRIK 15, ZENTRIK­B, ATMOS 15
Artikelcode: 108737
Connector­for­Ø­12­mm­round­rod
ZENTRIK­15,­ZENTRIK-B,­ATMOS­15
Article­code:­108737
9
