Hautau EKA 45-400 Montage- Und Betriebsanleitung

11/2014 206200G
Montage- und
Betriebsanleitung

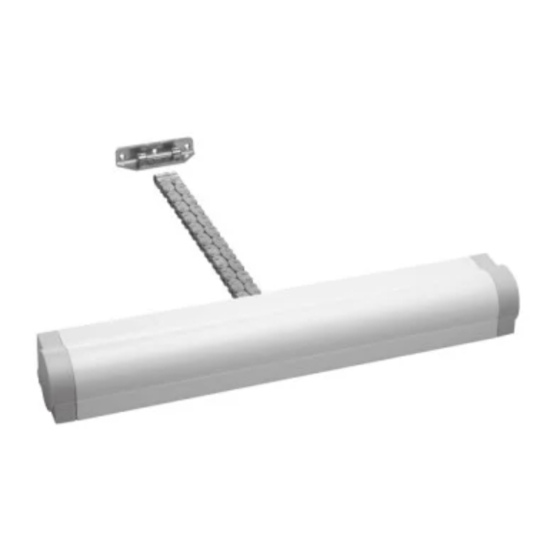

für Kettenantrieb in 230 V AC
EKA 45-400
Mounting and
operating instructions
for chain drive in 230 V AC
EKA 45-400

Einsatzbereich

für Kipp-, Klapp- und Drehfenster sowie Dachfenster;
geeignet für "Rauchabzug" und "Lüftung".
Beispiele / Examples
A
© HAUTAU GmbH
Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung des Herausgebers.
Im Sinne des Fortschritts behalten wir uns Konstruktionsänderungen und dadurch bedingte Abweichungen von Abbildungen, Abmessungen, Leitungsangaben
usw. vor. Die Abbildungen zeigen die Artikel nicht in natürlicher Größe und stehen auch nicht im gleichen Verhältnis zueinander.
© HAUTAU GmbH
Reprint, even in excerpts, not without the publisher's approval.
In consideration of progress, we reserve the right to apply construction modifications and to consequently change any figures, dimensions, wire specifications etc.
The figures do not show items in their actual size and are also not of the same proportion.
3
56,5
8
B
4
B

Range of application

for bottom-hung open in, top-hung open out, side-hung
open in windows and skylights; for "smoke heat extraction"
and "daily ventilation".
A Dachfenster (DF)
Skylight (DF)
B Kippfenster (KF)
Bottom-hung open in window (KF)
Vorsicht: Verletzungsgefahr bei der Montage!
Erst die Sicherheitshinweise lesen, dann die
Montage beginnen!
Caution: Risk of injury during installing!
Please read safety instructions before mounting!
D
Mitglied im
Fachkreis
elektromotorisch
betriebene
Rauch- und Wärme-
abzugsanlagen
H
L
t
