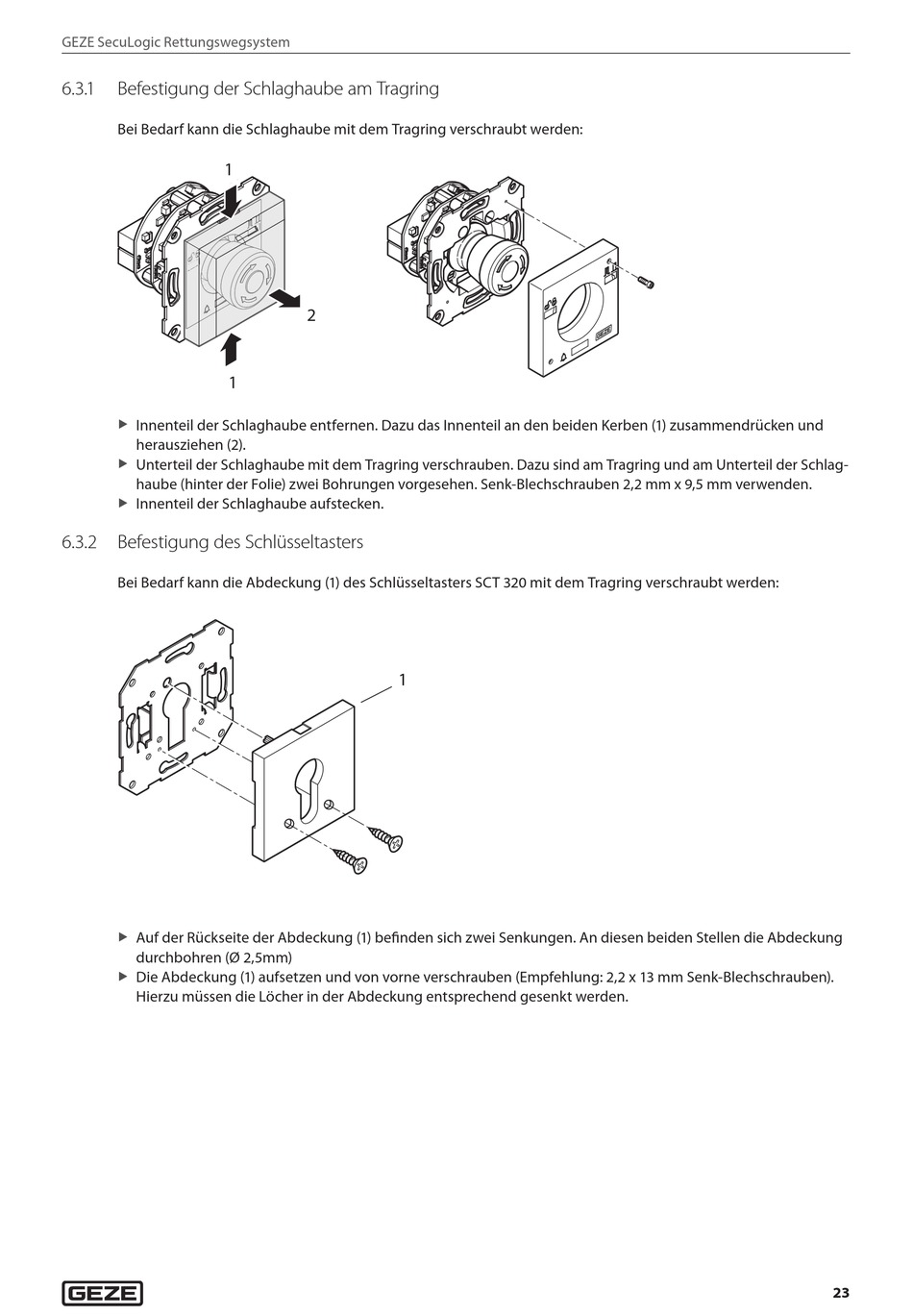

Befestigung der Schlaghaube am Tragring

Bei Bedarf kann die Schlaghaube mit dem Tragring verschraubt werden:
1
1
Innenteil der Schlaghaube entfernen. Dazu das Innenteil an den beiden Kerben (1) zusammendrücken und
X
herausziehen (2).
Unterteil der Schlaghaube mit dem Tragring verschrauben. Dazu sind am Tragring und am Unterteil der Schlag-
X
haube (hinter der Folie) zwei Bohrungen vorgesehen. Senk-Blechschrauben 2,2 mm x 9,5 mm verwenden.
Innenteil der Schlaghaube aufstecken.
X
6.3.2 Befestigung des Schlüsseltasters
Bei Bedarf kann die Abdeckung (1) des Schlüsseltasters SCT 320 mit dem Tragring verschraubt werden:
Auf der Rückseite der Abdeckung (1) befinden sich zwei Senkungen. An diesen beiden Stellen die Abdeckung
X
durchbohren (Ø 2,5mm)
Die Abdeckung (1) aufsetzen und von vorne verschrauben (Empfehlung: 2,2 x 13 mm Senk-Blechschrauben).
X
Hierzu müssen die Löcher in der Abdeckung entsprechend gesenkt werden.
