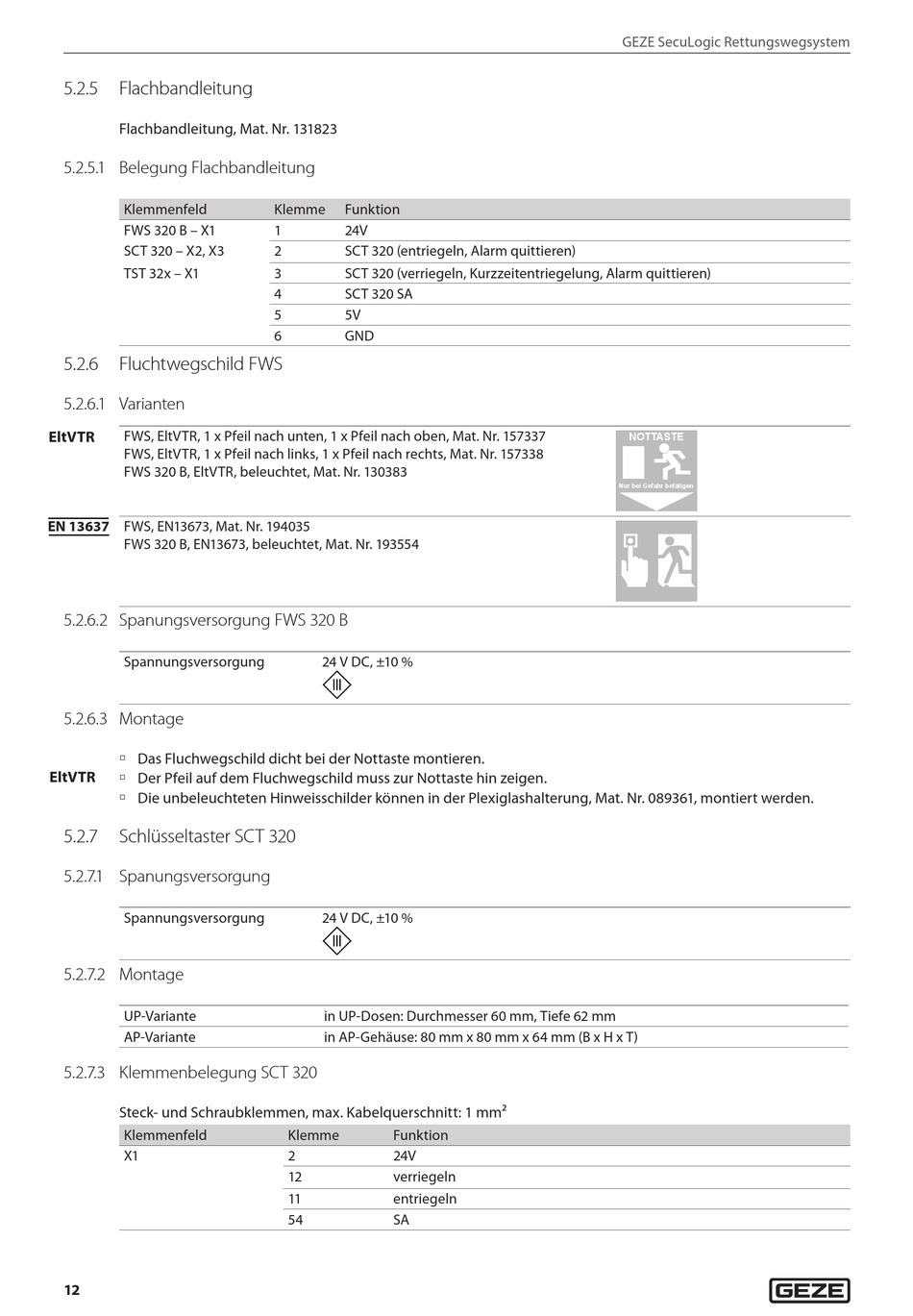

5.2.5

Flachbandleitung

Flachbandleitung, Mat. Nr. 131823

5.2.5.1 Belegung Flachbandleitung

Klemmenfeld
FWS 320 B – X1
SCT 320 – X2, X3
TST 32x – X1
5.2.6

Fluchtwegschild FWS

5.2.6.1 Varianten

EltVTR
FWS, EltVTR, 1 x Pfeil nach unten, 1 x Pfeil nach oben, Mat. Nr. 157337
FWS, EltVTR, 1 x Pfeil nach links, 1 x Pfeil nach rechts, Mat. Nr. 157338
FWS 320 B, EltVTR, beleuchtet, Mat. Nr. 130383
EN 13637
FWS, EN13673, Mat. Nr. 194035
FWS 320 B, EN13673, beleuchtet, Mat. Nr. 193554

5.2.6.2 Spanungsversorgung FWS 320 B

Spannungsversorgung

5.2.6.3 Montage

à Das Fluchwegschild dicht bei der Nottaste montieren.
EltVTR
à Der Pfeil auf dem Fluchwegschild muss zur Nottaste hin zeigen.
à Die unbeleuchteten Hinweisschilder können in der Plexiglashalterung, Mat. Nr. 089361, montiert werden.
5.2.7 Schlüsseltaster SCT 320

5.2.7.1 Spanungsversorgung

Spannungsversorgung
5.2.7.2 Montage
UP-Variante
AP-Variante

5.2.7.3 Klemmenbelegung SCT 320

Steck- und Schraubklemmen, max. Kabelquerschnitt: 1 mm²
Klemmenfeld
X1
12
Klemme Funktion
1 24V
2 SCT 320 (entriegeln, Alarm quittieren)
3 SCT 320 (verriegeln, Kurzzeitentriegelung, Alarm quittieren)
4 SCT 320 SA
5 5V
6 GND
24 V DC, ±10 %
24 V DC, ±10 %
in UP-Dosen: Durchmesser 60 mm, Tiefe 62 mm
in AP-Gehäuse: 80 mm x 80 mm x 64 mm (B x H x T)
Klemme Funktion
2 24V
12 verriegeln
11 entriegeln
54 SA
GEZE SecuLogic Rettungswegsystem
NOTTASTE
Nur bei Gefahr betätigen
