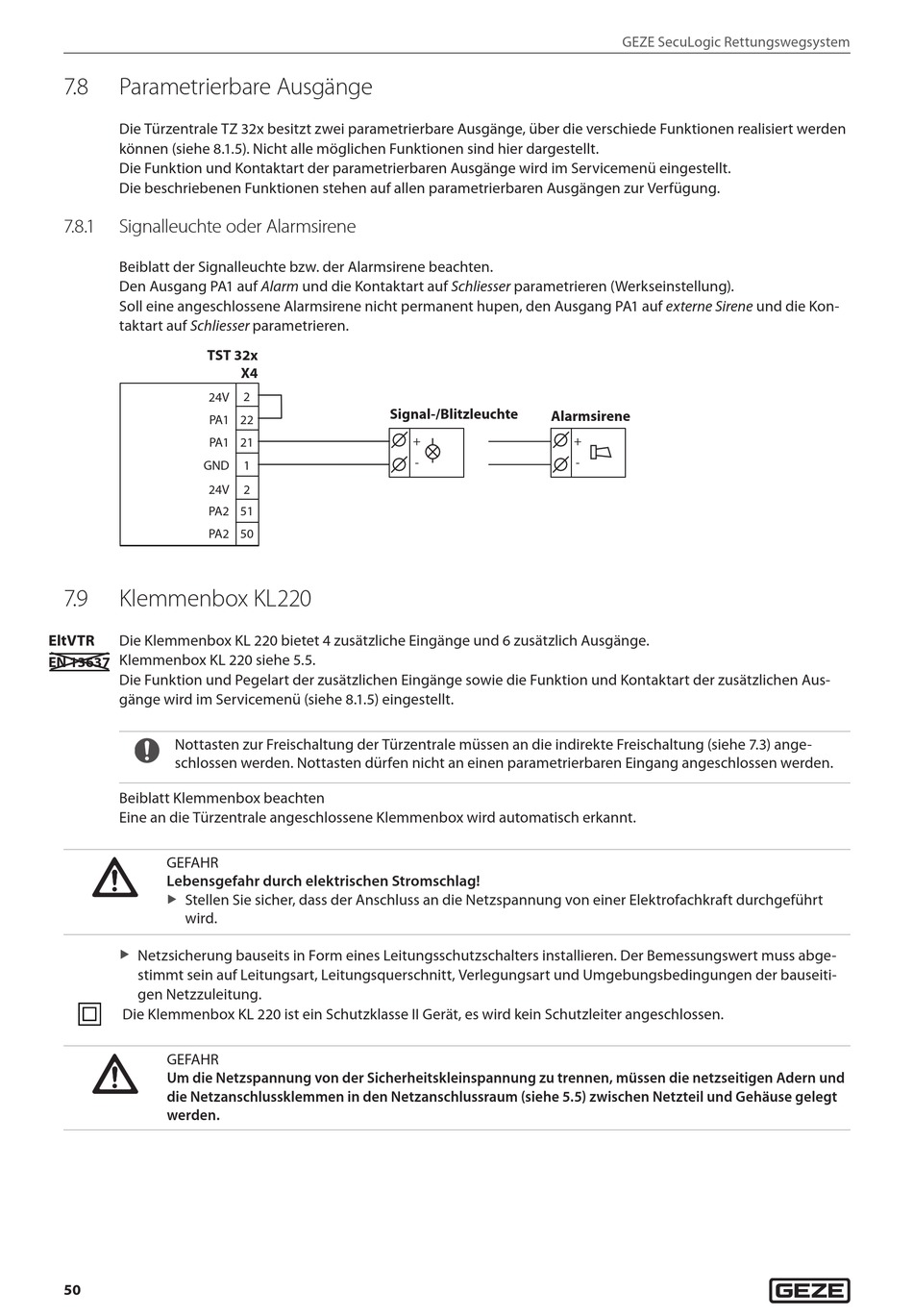

7.8
Parametrierbare Ausgänge
Die Türzentrale TZ 32x besitzt zwei parametrierbare Ausgänge, über die verschiede Funktionen realisiert werden
können (siehe 8.1.5). Nicht alle möglichen Funktionen sind hier dargestellt.
Die Funktion und Kontaktart der parametrierbaren Ausgänge wird im Servicemenü eingestellt.
Die beschriebenen Funktionen stehen auf allen parametrierbaren Ausgängen zur Verfügung.
7.8. 1
Signalleuchte oder Alarmsirene
Beiblatt der Signalleuchte bzw. der Alarmsirene beachten.
Den Ausgang PA1 auf Alarm und die Kontaktart auf Schliesser parametrieren (Werkseinstellung).
Soll eine angeschlossene Alarmsirene nicht permanent hupen, den Ausgang PA1 auf externe Sirene und die Kon-
taktart auf Schliesser parametrieren.
TST 32x
24V
PA1
PA1
GND
24V
PA2
PA2
7.9
Klemmenbox KL220
EltVTR
Die Klemmenbox KL 220 bietet 4 zusätzliche Eingänge und 6 zusätzlich Ausgänge.
Klemmenbox KL 220 siehe 5.5.
EN 13637
Die Funktion und Pegelart der zusätzlichen Eingänge sowie die Funktion und Kontaktart der zusätzlichen Aus-
gänge wird im Servicemenü (siehe 8.1.5) eingestellt.
Nottasten zur Freischaltung der Türzentrale müssen an die indirekte Freischaltung (siehe 7.3) ange-
schlossen werden. Nottasten dürfen nicht an einen parametrierbaren Eingang angeschlossen werden.
Beiblatt Klemmenbox beachten
Eine an die Türzentrale angeschlossene Klemmenbox wird automatisch erkannt.
GEFAHR
Lebensgefahr durch elektrischen Stromschlag!
Stellen Sie sicher, dass der Anschluss an die Netzspannung von einer Elektrofachkraft durchgeführt
X
wird.
Netzsicherung bauseits in Form eines Leitungsschutzschalters installieren. Der Bemessungswert muss abge-
X
stimmt sein auf Leitungsart, Leitungsquerschnitt, Verlegungsart und Umgebungsbedingungen der bauseiti-
gen Netzzuleitung.
Die Klemmenbox KL 220 ist ein Schutzklasse II Gerät, es wird kein Schutzleiter angeschlossen.
GEFAHR
Um die Netzspannung von der Sicherheitskleinspannung zu trennen, müssen die netzseitigen Adern und
die Netzanschlussklemmen in den Netzanschlussraum (siehe 5.5) zwischen Netzteil und Gehäuse gelegt
werden.
50
X4
2
Signal-/Blitzleuchte
22
21
1
2
51
50
Alarmsirene
+
+
-
-
