7. 1 .2

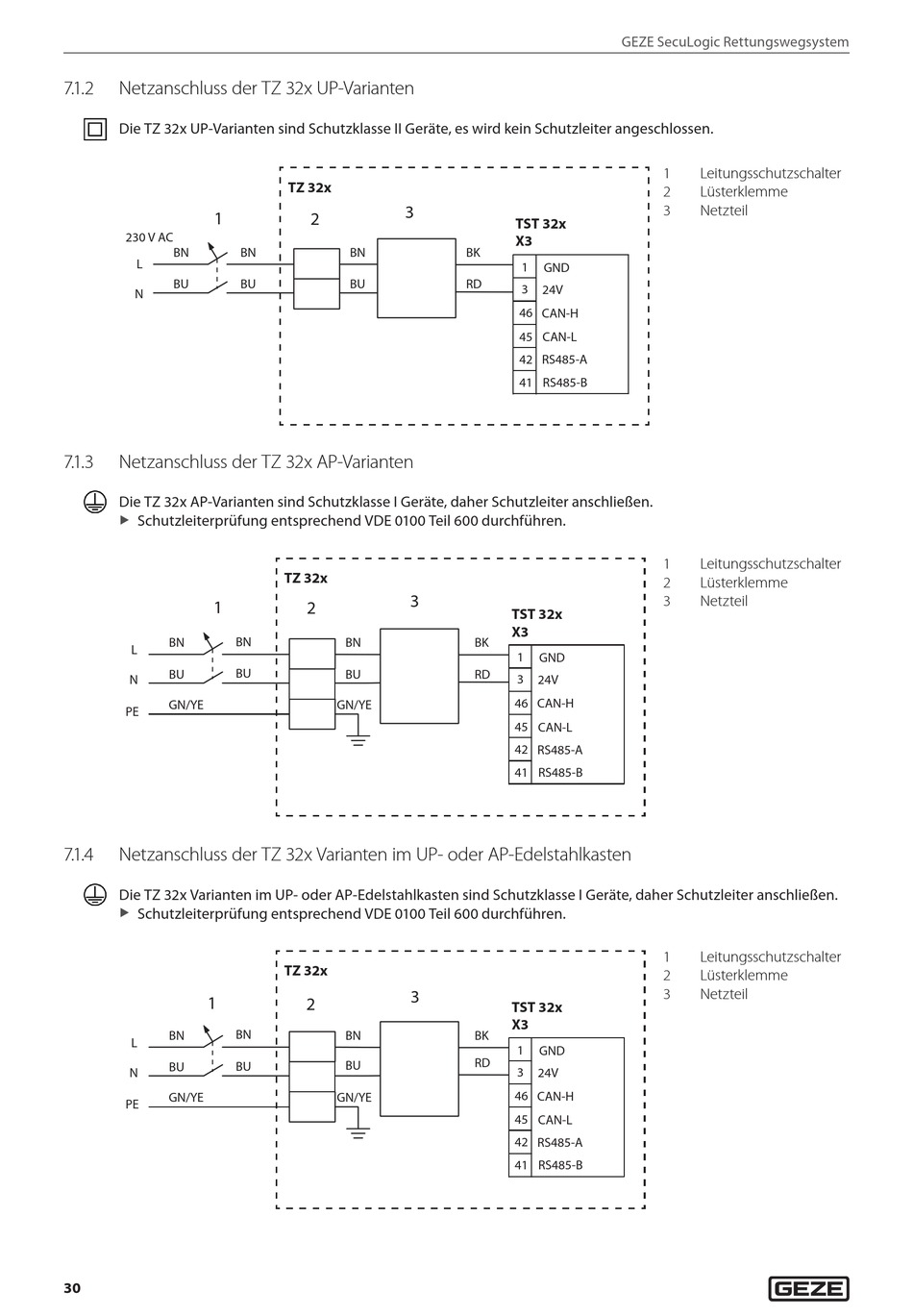

Netzanschluss der TZ 32x UP-Varianten

Die TZ 32x UP-Varianten sind Schutzklasse II Geräte, es wird kein Schutzleiter angeschlossen.
1
230 V AC
BN
L
BU
N
7. 1 .3

Netzanschluss der TZ 32x AP-Varianten

Die TZ 32x AP-Varianten sind Schutzklasse I Geräte, daher Schutzleiter anschließen.
Schutzleiterprüfung entsprechend VDE 0100 Teil 600 durchführen.
X
1
BN BN
L
BU BU
N
GN/YE
PE
7. 1 .4

Netzanschluss der TZ 32x Varianten im UP- oder AP-Edelstahlkasten

Die TZ 32x Varianten im UP- oder AP-Edelstahlkasten sind Schutzklasse I Geräte, daher Schutzleiter anschließen.
Schutzleiterprüfung entsprechend VDE 0100 Teil 600 durchführen.
X
1
BN BN
L
BU BU
N
GN/YE
PE
30
TZ 32x
3
2
BN BN
BU BU
TZ 32x
3
2
BN
BU
GN/YE
TZ 32x
3
2
BN
BU
GN/YE
GEZE SecuLogic Rettungswegsystem
TST 32x
X3
BK
1 GND
RD
3
24V
46
CAN-H
45 CAN-L
42
RS485-A
41 RS485-Β
TST 32x
X3
BK
1 GND
RD
3 24V
46
CAN-H
45 CAN-L
42 RS485-A
41 RS485-Β
TST 32x
X3
BK
1 GND
RD
3 24V
46
CAN-H
45 CAN-L
42 RS485-A
41 RS485-Β
1 Leitungsschutzschalter
2 Lüsterklemme
3 Netzteil
1 Leitungsschutzschalter
2 Lüsterklemme
3 Netzteil
1 Leitungsschutzschalter
2 Lüsterklemme
3 Netzteil
