GEZE SecuLogic Rettungswegsystem

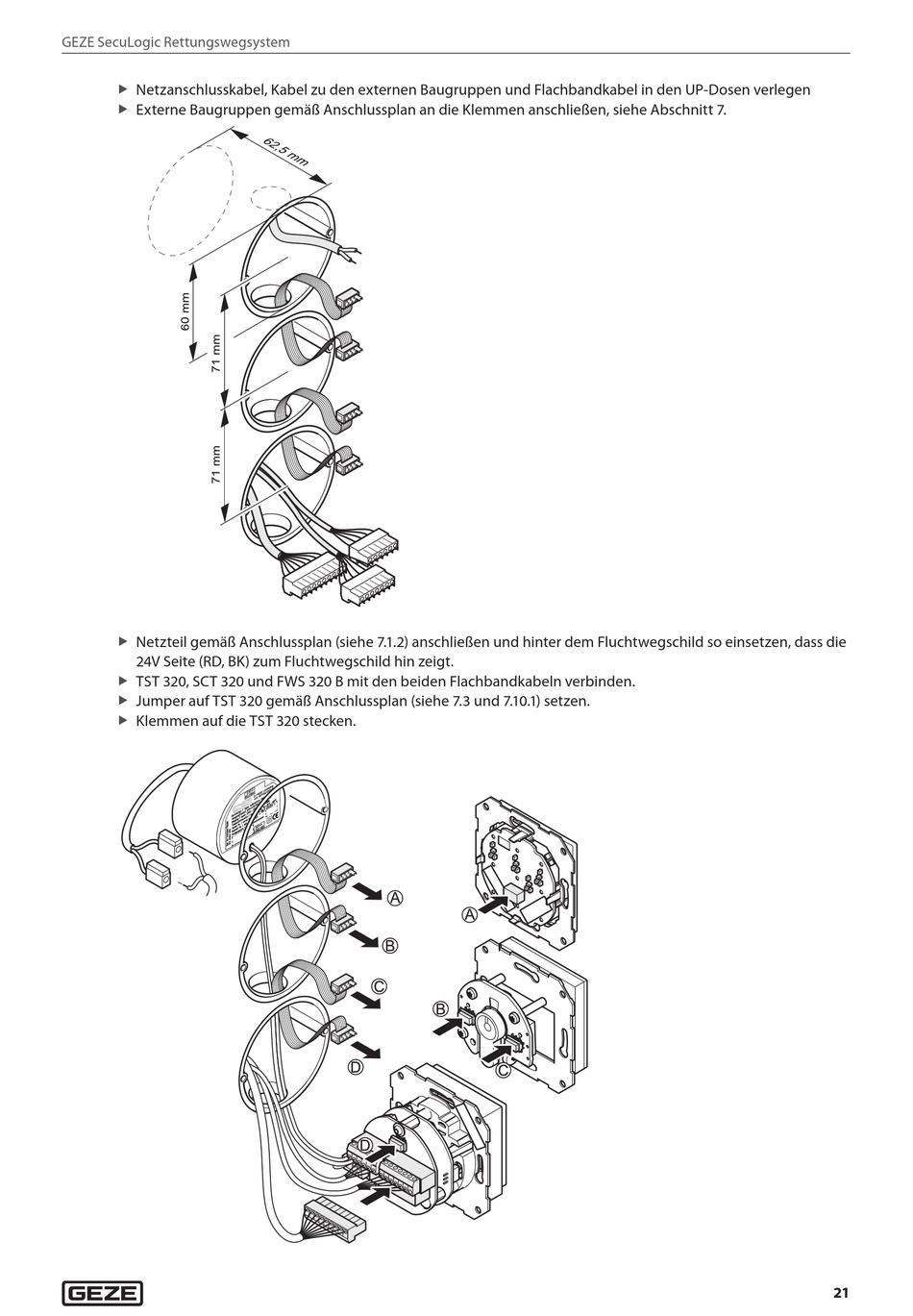

Netzanschlusskabel, Kabel zu den externen Baugruppen und Flachbandkabel in den UP-Dosen verlegen
X
Externe Baugruppen gemäß Anschlussplan an die Klemmen anschließen, siehe Abschnitt 7.
X
Netzteil gemäß Anschlussplan (siehe 7.1.2) anschließen und hinter dem Fluchtwegschild so einsetzen, dass die
X
24V Seite (RD, BK) zum Fluchtwegschild hin zeigt.
TST 320, SCT 320 und FWS 320 B mit den beiden Flachbandkabeln verbinden.
X
Jumper auf TST 320 gemäß Anschlussplan (siehe 7.3 und 7.10.1) setzen.
X
Klemmen auf die TST 320 stecken.
X
