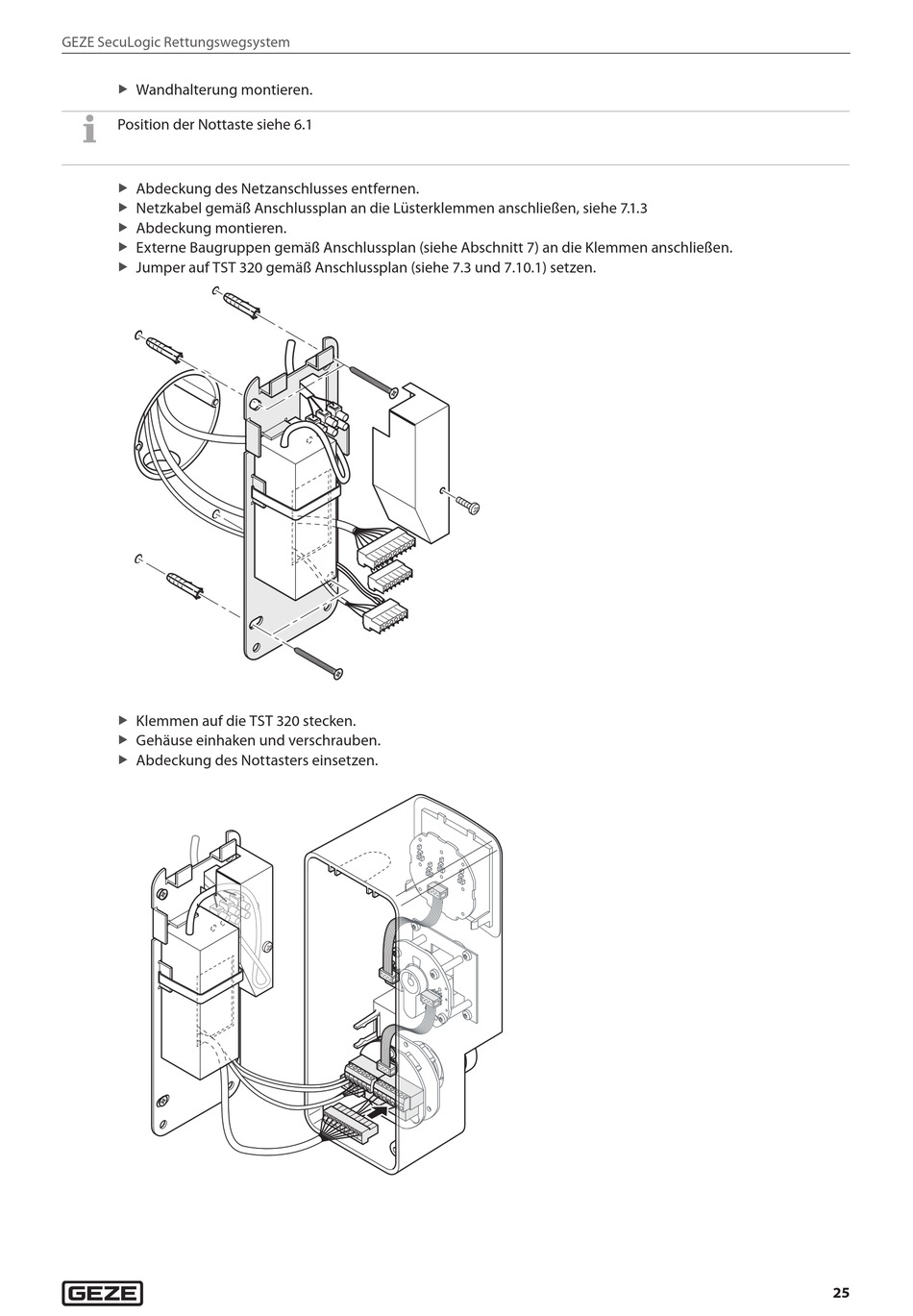

GEZE SecuLogic TZ 320 Montage, Bedienung Seite 25

GEZE SecuLogic Rettungswegsystem
Wandhalterung montieren.
X
Position der Nottaste siehe 6.1
Abdeckung des Netzanschlusses entfernen.
X
Netzkabel gemäß Anschlussplan an die Lüsterklemmen anschließen, siehe 7.1.3
X
Abdeckung montieren.
X
Externe Baugruppen gemäß Anschlussplan (siehe Abschnitt 7) an die Klemmen anschließen.
X
Jumper auf TST 320 gemäß Anschlussplan (siehe 7.3 und 7.10.1) setzen.
X
Klemmen auf die TST 320 stecken.
X
Gehäuse einhaken und verschrauben.
X
Abdeckung des Nottasters einsetzen.
X
25
