- Seite 1 230V 230V 230V 230V 230V 230V MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 MBZ300 Reset Reset MBZ300 DE Montageanleitung Notstromsteuerzentrale 135930-04...
-
Seite 2: Inhaltsverzeichnis
Modularprinzip GEZE MBZ300 ..................................6 Komponenten der Zentrale MBZ300 ................................6 Standardzentralen ......................................7 Objektspezifisch vorkonfigurierte Zentralen ............................8 Montage ..................................8 Schaltschrankbelüftung ....................................8 Ausstattung und Konfiguration der Zentrale MBZ300 ........................9 Anschluss der Zentrale MBZ300................................13 CAN-Modul installieren ....................................19 Inbetriebnahme ..............................21 Betrieb ..................................21 Betrieb Allgemein ......................................21 Lüftungsbetrieb ...................................... -
Seite 3: Symbole Und Darstellungsmittel
Gemäß der im Produkthaftungsgesetz definierten Haftung des Herstellers für seine Produkte sind die in dieser Broschüre enthaltenen Informationen (Produktinformationen und bestimmungsgemäße Verwendung, Fehlge- brauch, Produktleistung, Produktwartung, Informations- und Instruktionspflichten) zu beachten. Die Nichtbeach- tung entbindet den Hersteller von seiner Haftungspflicht. Bei Kombination mit Fremdgeräten übernimmt GEZE keine Gewährleistung. Sicherheitshinweise 1. - Seite 4 Lose Kabel mit Kabelbindern sichern. Wartung Bei Bedarf – mindestens einmal pro Jahr – muss durch eine von GEZE autorisierte Fachkraft eine sicherheits- technische Prüfung mit Wartung durchgeführt werden. Sie erhalten dabei einen schriftlichen Nachweis über die Prüfung. Spätestens nach 4 Jahren müssen dabei alle Akkus ausgetauscht werden.
-
Seite 5: Verhalten Im Brandfall
Bestimmungsgemäße Verwendung Mit der Notstromsteuerzentrale werden Räume belüftet und im Brandfall automatisch entraucht. Die MBZ300 Notstromsteuerzentrale entspricht den anerkannten Regeln der Technik und den geltenden Sicher- heitsvorschriften. Die Anlage ist ausschließlich für den Einsatz in trockenen Räumen bestimmt. Funktionen und Eigenschaften Die RWA-Notstromsteuerzentrale ist das zentrale Steuergerät, an das sämtliche Komponenten angeschlossen... -
Seite 6: Eigenschaften
à Durch das modulare System können Brandabschnitte und Lüftungsgruppen vielseitig konfiguriert werden. à Durch die Möglichkeit der Software-Konfiguration und den umfangreichen Anwendungsbereich der Module sind für Spezialanwendungen kaum Sondereinbauten in der Zentrale notwendig. Komponenten der Zentrale MBZ300 2.4. 1 Energieversorgung (je nach Version) à... -
Seite 7: Standardzentralen
2.4.2 Module à Power-Modul PM: à 24 A oder 10 A (je nach Schaltnetzteil), bei MBZ300 N8 max. 8 A möglich à Power-Modul-Extension PME: à 24 A oder 10 A zusätzlich (je nach Schaltnetzteil) für das 2. oder 3. Schaltnetzteil à Control-Modul CM (genau 1 für den ersten Brandabschnitt notwendig): à... -
Seite 8: Objektspezifisch Vorkonfigurierte Zentralen
Vor Arbeitsbeginn anhand des Lieferscheins Vollständigkeit und Korrektheit der Lieferung prüfen (Zentralen- größe, Akkus, Module usw.). Spätere Reklamationen können nicht mehr anerkannt werden. à Die MBZ300 Notstromsteuerzentrale muss an einem vor Wärme geschützten Ort montiert werden. Den Schaltschrank und die MBZ300 Notstromsteuerzentrale beim Anschrauben von Helfern halten lassen. -
Seite 9: Ausstattung Und Konfiguration Der Zentrale Mbz300

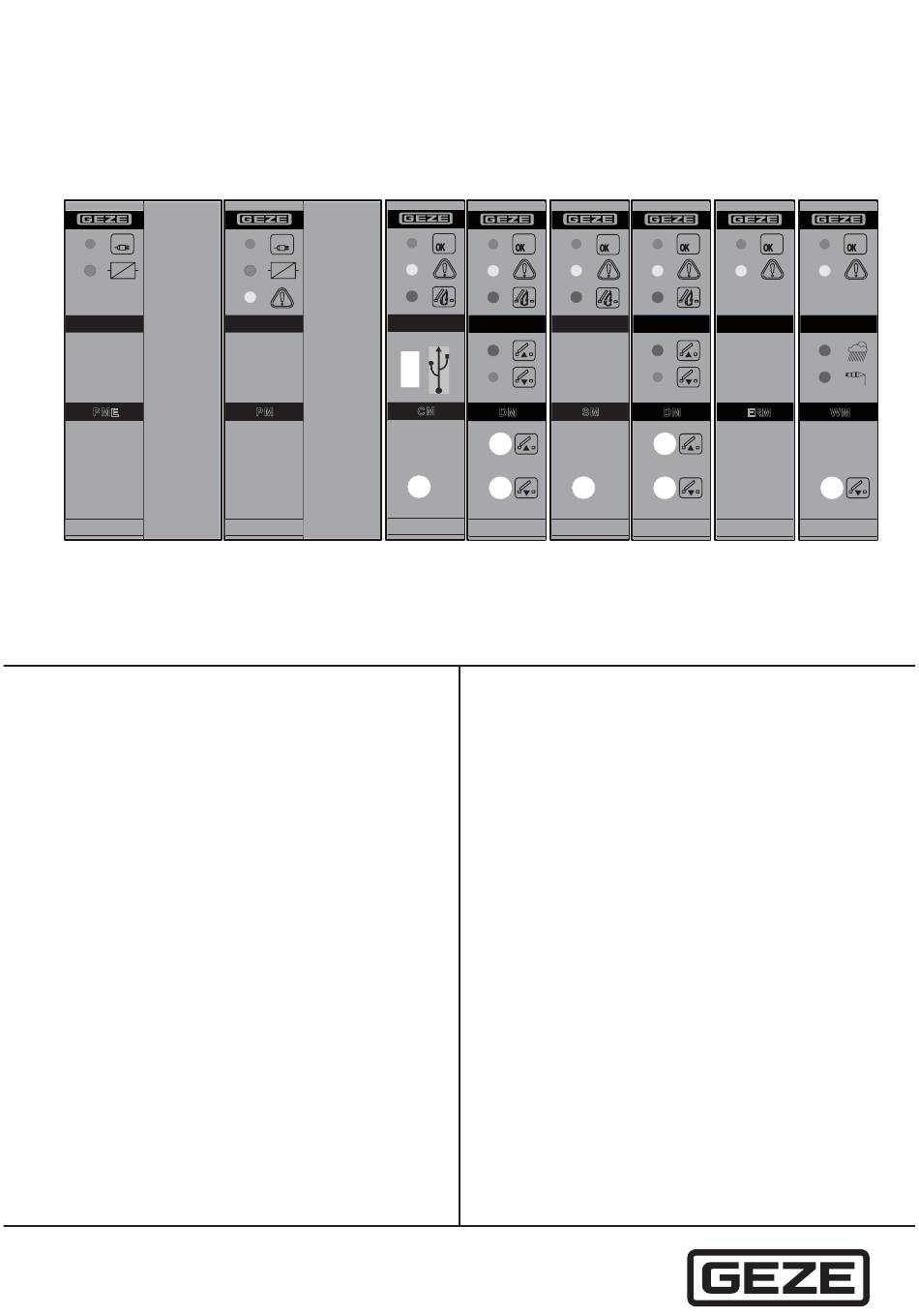

MBZ300 Montage Ausstattung und Konfiguration der Zentrale MBZ300 Übersicht der Module und Komponenten à Power-Modul PM à Power-Modul-Extension PME (Erweiterung) à Control-Modul CM (Steuermodul) à Sensor-Modul SM à Drive-Modul DM / DME (Antriebsmodul) à Weather-Modul WM (Wettermodul) à Relais-Modul ERM à... - Seite 10 Bei abweichenden Kombinationen muss die erforderliche Kapazität berechnet werden. Drive-Module DM für Lüftungsgruppen Ein Drive-Modul DM ermöglicht max. 10 A (bei MBZ300 N8 max. 8 A) für den Anschluss einer Lüftungsgruppe. Berechnungsbeispiele: Strombedarf Drive-Module 10 A Schaltnetzteile Power-Module...
-
Seite 11: Platzbedarf Der Module Und Komponenten Auf Der Hutschiene (Breite)
MBZ300 Montage 3.2.2 Platzbedarf der Module und Komponenten auf der Hutschiene (Breite) Module à Control-Modul CM, Sensor-Modul SM, Relais-Modul ERM, , DME Drive-Modul DM, Weather-Modul WM à ca. 23 mm à Power-Modul PM, Power-Modul-Extension PME, DME à ca. 46 mm... -
Seite 12: Anordnung Der Module Auf Der Hutschiene
Montage MBZ300 3.2.4 Anordnung der Module auf der Hutschiene Die Modul-Anordnung auf der Hutschiene muss unbedingt eingehalten werden. Module auf der Hutschiene in folgender Reihenfolge direkt nebeneinander platzieren (von links nach rechts): à Power-Modul-Extensions PME (falls vorhanden) à Power-Modul PM à... -
Seite 13: Anschluss Der Zentrale Mbz300
Alle anderen Module benötigen keinen Anschluss an die Versorgungsspannung. Die nächsten Abbildungen zeigen den Anschluss für: à 1 Power-Modul PM mit 1 Schaltnetzteil 10 A oder 24 A (bei MBZ300 N8 max. 8 A) à 1 Power-Modul PM mit 1 Power-Modul-Extension PME und 2 Schaltnetzteilen 10 A oder 24 A à... - Seite 14 Montage MBZ300 Anschluss mit zwei Schaltnetzteilen Sicherung Sicherung 3 2 1 33 32 1 52 51 1 Betriebsanzeige (grün) Betriebsanzeige (grün) 24 A Statusanzeige (grün) Störungsanzeige (gelb) Störungsanzeige (gelb) Alarm (NOT-AUF)-anzeige (rot) Power-Modul Drive-Modul Anzeige Antriebe AUF (rot) Schaltnetzteil Anzeige Antriebe ZU (grün)
- Seite 15 MBZ300 Montage Anschluss mit drei Schaltnetzteilen Sicherung Sicherung 3 2 1 33 32 1 52 51 1 Betriebsanzeige (grün) Betriebsanzeige (grün) 24 A Statusanzeige (grün) Störungsanzeige (gelb) Störungsanzeige (gelb) Alarm (NOT-AUF)-anzeige (rot) Power-Modul Drive-Modul Anzeige Antriebe AUF (rot) Schaltnetzteil Anzeige Antriebe ZU (grün)
-
Seite 16: Anschluss Der Internen Bus-Verbindung
Montage MBZ300 3.3.2 Anschluss der internen BUS-Verbindung Die BUS-Anschlüsse der Module für das Flachbandkabel befinden sich an der Unterseite (nur Verbindung PME zu PM auf der Moduloberseite). Die Module können unabhängig von ihrer Funktion im System miteinander verbun- den werden (digitales BUS-System). Ist das BUS-System auf mehrere Hutschienen verteilt, muss ein BUS-Kabel in Sonderausführung (Sonderlänge) verwendet werden. -
Seite 17: Anschluss Und Einbau Der Akkus
MBZ300 Montage 3.3.3 Anschluss und Einbau der Akkus Falsch angeschlossene Akkus können zu Sachschäden führen. Beim Anschließen der Akkus auf die richtige Polung achten. Verbindungsleitung + (rot) Verbindungsleitung – (blau) Ringkabelschuh mit Leitung Verbindungsleitung Akkus (schwarz) Akkus 12 V Akkugröße und Anzahl PME müssen über Konfigurations- software richtig eingestellt werden. -
Seite 18: Anschluss Externer Komponenten
Montage MBZ300 3.3.5 Anschluss externer Komponenten Sicherstellen, dass die Elektroinstallation nach den geltenden gesetzlichen Vorschriften und Richtlinien durch- geführt wird. Für Kleinspannungen nur Kabel ohne Schutzleiter verwenden. Power-Modul PM Control-Modul CM/Sensor-Modul SM Meldekontakt: (potenzialfrei) Störung/Alarm 24 V DC – Lüftun... -
Seite 19: Can-Modul Installieren
Die Anlage muss für diese Anwendung mit der System-Software konfiguriert werden. Bei MBZ300 N8 kann das CAN-Modul nur bei Minimalkonfiguration (1×PM, 1×CM, 1×DM) verwendet werden.. Das CAN-Modul dient zum Verbinden von mehreren Zentralen zu einer Steuer- und Auslöseeinheit über CAN- Bus. - Seite 20 Montage MBZ300 Jumper setzen Jumper (Terminator) in der Erste Zentrale Zentrale(n) Letzte Zentrale ersten und letzten über den Mit Jumper Ohne Jumper Mit Jumper CAN-Bus vernetzten Zentrale einstecken. Verbindung interner Bus Alle dazwischen liegenden Zentralen dürfen keinen Jumper Verbindung enthalten...
-
Seite 21: Inbetriebnahme
Automatisches Öffnen und Schließen (z. B. Wind-Regen-Steuerung) ist der manuellen Betätigung übergeordnet. Lüftungsbetrieb Mit der MBZ300-Konfigurations-Software kann der Servicetechniker mehrere Funktionen parametrieren. Fenster öffnen und schließen Die Fenster sind in Lüftergruppen eingeteilt. Für jede Lüftergruppe gibt es einen oder mehrere Lüftertaster, mit denen Sie die Fenster der Lüftergruppe gemeinsam öffnen und schließen können. -
Seite 22: Alarmbetrieb
Betrieb MBZ300 Öffnungsweitenbegrenzung Der Servicetechniker kann für jedes Drive-Modul separat eine zeitgesteuerte Öffnungsweitenbegrenzung der Fenster vorgeben. Wenn die Antriebe über die Lüftertaster ein Auf-Signal erhalten, stoppen sie nach der vorge- gebenen Öffnungszeit. Eine weiteres Öffnen der Fenster ist erst möglich, nachdem die Taste Zu betätigt wurde. - Seite 23 MBZ300 Betrieb System vollständig zurücksetzen Auf welche Weise die RWA-Notstromsteuerzentrale zurückgesetzt wird, hängt von der Alarm-Ursache ab. Durch einen RWA-Taster: RWA-Taster zurücksetzen. Durch einen Rauchmelder oder durch einen Wärmedifferentialmelder: Rauchmelderlinie und RWA-Taster zurücksetzen. Durch eine externe Brandmeldezentrale: Alarmsignal der externen Brandmeldezentrale abschalten und RWA-Taster zurücksetzen. Rauchmelderli- nien zurücksetzen...
-
Seite 24: Stromausfall Und Störung
Arbeiten am Stromnetz nur von einer Elektrofachkraft durchführen lassen. Ursache des Stromausfalls beseitigen und Stromversorgung zur RWA-Notstromsteuerzentrale prüfen. à Ggf. Sicherung auswechseln. à Bei Störung trotz intakter Stromversorgung eine von GEZE autorisierte Fachkraft verständigen. Störung Bei einer Störung mit gelb leuchtender Störungs-LED sind Arbeiten im Schaltschrank erforderlich. -
Seite 25: Modulbeschreibung
MBZ300 Modulbeschreibung Modulbeschreibung 6. 1 Power-Modul PM Funktionen: à Überwachung der Netzspannungsversorgung 230V à Kontrolle der Akku-Ladespannung 230V à Umschalten auf Akku-Betrieb bei Netzausfall à Anschluss für Sensor zur Überwachung der Akku- Temperatur à VdS geprüft MBZ300 Betrieb (grün) Status (grün) Störung (gelb) - Seite 26 Modulbeschreibung MBZ300 Anschlüsse Power-Modul PM Bei Verwendung der akku-gepufferten Systemspannung (1) reduziert sich die Akku-Betriebsdauer und macht ggf. größere Akkus erforderlich.
-
Seite 27: Power-Modul-Extension Pme
MBZ300 Modulbeschreibung Power-Modul-Extension PME Funktionen: à Überwachung der Netzspannungsversorgung bei mehr als einem Schaltnetzteil 230V à Umschalten auf Akku-Betrieb bei Netzausfall 230V à VdS geprüft MBZ300 Betrieb (grün) Status (grün) Anzeigen Symbol Status Betriebsart/Störung grün, leuchten dauerhaft Netz-Betrieb 230V 230V... -
Seite 28: Control-Modul Cm
Modulbeschreibung MBZ300 Control-Modul CM Funktionen: à Überwachung von drei Brandmeldelinien auf Auslö- sung und Störung à Verarbeitung der Signale von Lüftungstastern à Anschlüsse für externe LED-Anzeigen (Betrieb, Störung, Alarm und „Fenster öffnet“) MBZ300 à Grundausstattung der Zentrale (Direktverbindung zum Power-Modul PM über BUS-Kabel) à... - Seite 29 MBZ300 Modulbeschreibung Symbol Status Betriebsart/Störung gelb, 3 x blinken CAN-Teilnehmer fehlt grün, dauerhaft Externe Anzeige „Fenster öffnen“ am alle Fenster im Brandabschnitt RWA-Taster geschlossen gelb, leuchtet dauerhaft mindestens 1 Lüftergruppe im Brandabschnitt ist geöffnet gelb, blinkt langsam mindestens 1 Lüftergruppe im...
- Seite 30 Modulbeschreibung MBZ300 Anschlüsse Control-Modul CM 1. Rauchmelder Letzter Rauchmelder Letzter RWA-Taster FT4 max. 10 RWA-Taster Endwiderstände 22 k in Linie im Reihenletzten belassen oder DIP-Schalter auf ON stellen ZU-Taste +24V ALARM-Taste RM 1003 max. 10 Rauchmelder in Linie 2. RWA-Taster FT4 1.
-
Seite 31: Sensor-Modul Sm
MBZ300 Modulbeschreibung Sensor-Modul SM Funktionen: à Überwachung von drei Brandmeldelinien auf Auslö- sung und Störung à Verarbeitung der Signale von Lüftungstastern à Anschlüsse für externe LED-Anzeige (Betrieb, Störung, Alarm und „Fenster öffnet“) à Einsatz nur bei vorhandenem Control-Modul CM MBZ300 möglich... - Seite 32 Modulbeschreibung MBZ300 Anschlüsse Sensor-Modul SM Letzter RWA-Taster FT4 1. Rauchmelder Letzter Rauchmelder max. 10 RWA-Taster Endwiderstände 22 k in Linie im Reihenletzten belassen oder DIP-Schalter auf ON stellen ZU-Taste +24V ALARM-Taste RM 1003 max. 10 Rauchmelder in Linie 2. RWA-Taster FT4 Endwiderstände 22 k...
-
Seite 33: Drive-Modul Dm / Dme
Modulbeschreibung Drive-Modul DM / DME Funktionen: à Anschluss für elektromotorische Antriebe bis max. 10 A/DME 20 A (bei MBZ300 N8 max. 8 A) à Überwachung der Antriebsleistung durch Ruhestrom (auf Störung, Kurzschluss, Unterbrechung) à Verarbeitung der Signale von Lüftungstastern (bei Bedarf auch Endlagenmeldungen von Antrieben) MBZ300 à... -
Seite 34: Anschlüsse Für Drive-Modul Dm / Dme
Der Gesamtstrom aller Drive-Module DM darf den max. Strom der Netzteile nicht überschreiten. Die Motor-Versorgungsleitung wird mit einer 3. Ader mit einer Dioden-/ Widerstandskombination am letzten Motor in jeder Gruppe überwacht. Alternativ GEZE Leitungsendmodul LEM (166090) verwenden. Leitungsüberwachung darf nicht mit einer Brücke auf GND ersetzt werden.. -
Seite 35: Anschluss Iq Windowdrives Mit Unterscheidung Zwischen Lüftungs- Und Rwa-Betrieb
Anschluss IQ windowdrives mit Unterscheidung zwischen Lüftungs- und RWA-Betrieb à Die Melderelais müssen auf „Alarm“ konfiguriert und den einzelnen Brandabschnitten zugeordnet werden. Bei der MBZ300 N8 ist das Alarmrelais bereits für 1 Alarmgruppe für die Signalleitung S vorverdrahtet. Es sind Reihenklemmen für die Anschlüsse 1,2,3,S installiert. - Seite 36 3×… mm Motor (Kabelquerschnitt 24 V DC berechnen) max. 10 mm² Reihenklemme (Mat.-Nr. 150328) *) Alternativ: GEZE Leitungsendmodul LEM ID.Nr. 166090 einsetzen 3 WH 2 BK 1 BK FKSE 37 36 35 33 32 1 52 51 1 24 VDC max.
-
Seite 37: Weather-Modul Wm
MBZ300 Modulbeschreibung Weather-Modul WM Funktionen: à Anschlüsse für jeweils 1 Wind- und Regensensor à Windrichtungsgeber für windabhängiges Öffnen und Schließen im Brandfall à Verarbeitung der Signale externer Lüftungssteuerun- à Anschlüsse für externe Signalweitergabe MBZ300 Betrieb (grün) Störung (gelb) Regen (rot) - Seite 38 Modulbeschreibung MBZ300 Anschluss Wind- und Regensensor Set (Mat. Nr. 140229) an Weather-Modul WM GC 401 RS GC 402 WVS GC 401 RS GC 402 WVS Anschlussdose Meldekontakt potenzialfrei 30 V DC, 0,5 A max. 200 m min. 1,5 mm oder Anschluss windrichtungsabhängiges Öffnen und Schließen...
- Seite 39 MBZ300 Modulbeschreibung Erforderliche Sensoren: à Windrichtungsgeber GC 403 WDS (Mat. Nr. 140228) à Wind- und Regensensor Set GC 401 RS und GC 402 WVS (Mat. Nr. 140229) Anschluss Regen-/Wind-Steuerung (Mat. Nr. 091529) Eingang „Wind“ muss auf Einstellung Schaltkontakt konfiguriert werden.
-
Seite 40: Relais-Modul Erm
Modulbeschreibung MBZ300 Relais-Modul ERM Das Relais-Modul ERM muss mit der MBZ 300-Software konfiguriert werden. 6.7. 1 Funktionen à 6 parametrierbare Relaisausgänge à Meldung von Stör- und Betriebszuständen MBZ300 Betrieb (grün) Störung (gelb) Anzeige Symbol Status Betriebsart / Störung grün, leuchtet dauerhaft... -
Seite 41: Übersicht Der Anzeigen
MBZ300 Übersicht der Anzeigen Übersicht der Anzeigen WARNUNG! Lebensgefahr bei Funktionsstörungen im Brandfall! Die Anlage und ihre Anzeigeelemente müssen einwandfrei funktionieren. Alle Störungen sofort beheben lassen. 230V 230V 230V 230V MBZ300 MBZ300 MBZ300 Reset Drive-Modul DM/DME Relais-Modul ERM MBZ300 MBZ300... -
Seite 42: Modul-Konfiguration
Modul-Konfiguration MBZ300 Alarmauslösung / NOT AUF Anzeigeelement/Symbol Anzeige rot (an Modulen CM, SM und DM des entsprechenden Brandabschnitts) rot; zeigt an, für welches Drive-Modul DM die Rauch- und Wärmeabzüge geöffnet sind NOT-ZU (Schließen der Rauch- und Wärmeabzüge) ist mit dem RWA-Taster möglich. Rauchmelder müssen mit dem Taster Reset auf dem Control- oder Sensor-Modul zurückgesetzt werden. -
Seite 43: Wartung
Funktion der Module prüfen. Hilfe im Problemfall Problem Ursache Maßnahme Störungs-LED am RWA-Taster leuchtet Störung Eine von GEZE autorisierte Fachkraft verständi- oder blinkt gelb. gen. Störungs-LED am RWA-Taster blinkt Netzausfall Stromversorgung zur RWA-Notstromsteuerzen- gelb/kurz (0,1 s). trale durch Elektrofachkraft prüfen lassen. -
Seite 44: Lagerung
Als Endverbraucher sind Sie zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet. Bitte entsorgen Sie Altbatterien an einer kommunalen Sammelstelle oder im Handel. Von uns erhaltene Batte- rien können Sie nach Gebrauch per Post an uns zurücksenden. Die Adresse lautet: GEZE GmbH, Wareneingang, Reinhold-Vöster-Str. 21–29, 71229 Leonberg. -
Seite 45: Technische Daten
Akkuspannung (Ladespannung temperaturkompensiert) 2 x 12 V Nenn-Kapazität versionsabhängig (siehe Typenschild) Stromabgabe Schaltnetzteil 10 A (Kurzzeitbetrieb) 10 A (30 % ED), bei MBZ300 N8 8 A Stromabgabe Schaltnetzteil 24 A (Kurzzeitbetrieb) 24 A (30 % ED) Dauerstromentnahme ca. 30 % des Nennstroms... -
Seite 46: 13. 1 Sicherungen
Technische Daten MBZ300 13. 1 Sicherungen Übersicht der Module und Sicherungen (jeweils an der Moduloberseite) Modul Sicherung Power-Modul PM F1 = 25 A (KFZ-Flachsicherung ISO 8820-3) Power-Modul-Extension PME 1 F2 = 25 A (KFZ-Flachsicherung ISO 8820-3) Power-Modul-Extension PME 2 F3 = 25 A (KFZ-Flachsicherung ISO 8820-3) - Seite 47 MBZ300...
