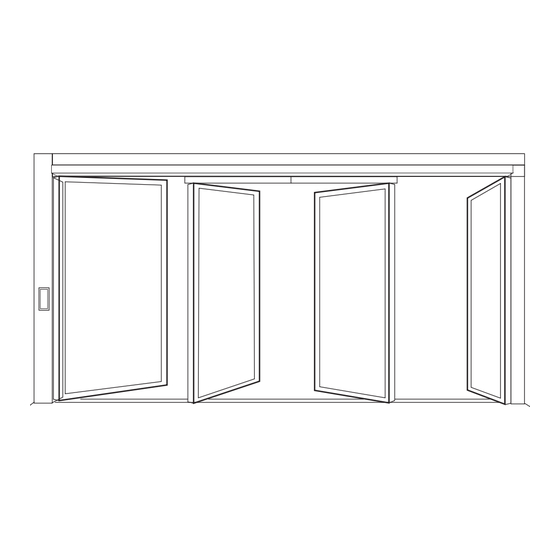

- Seite 1 Slimdrive SL-BO DE Zusatz-Anschlussplan TSA360NT-BO Türsteuerung DCU1 für automatische Schiebetüren mit Drehbeschlag (Break-Out) in Rettungswegen...
- Seite 2 Slimdrive SL-BO / TSA360NT-BO Inhaltsverzeichnis Symbole und Darstellungsmittel ...........................3 Gültigkeit ....................................3 Produkthaftung ..................................3 Hinweise ....................................3 Break-Out-Sensor und Sicherheitssensor Öffnen ..................4 Break-Out-Sensor ......................................4 Break-Out-Sensor und Sicherheitssensor Öffnen ..........................4 Break-Out-Sensor mit Aktivinfrarotfächertaster GC333 ........................4 Break-Out-Sensor mit Aktivinfrarotfächertaster PRESENCE S ......................5 Break-Out-Sensor mit Aktivinfrarottaster AIR30 ...........................5...
-
Seite 3: Symbole Und Darstellungsmittel
Slimdrive SL-BO / TSA360NT-BO Symbole und Darstellungsmittel Um die korrekte Bedienung zu verdeutlichen, sind wichtige Informationen und technische Hinweise besonders herausgestellt. Symbol Bedeutung bedeutet „Wichtiger Hinweis“ Informationen zur Vermeidung von Sachschäden, zum Verständnis oder zum Optimieren der Arbeitsabläufe bedeutet „Zusätzliche Information“ Symbol für eine Handlung: Hier müssen Sie etwas tun. - Seite 4 Break-Out-Sensor und Sicherheitssensor Öffnen Slimdrive SL-BO / TSA360NT-BO Break-Out-Sensor und Sicherheitssensor Öffnen à Break-Out-Sensor, Mat. Nr. 076114. à Die Break-Out-Sensoren überwachen die Position der Drehflügel. Sie werden an die Eingänge SIO1 bzw. SIO2 gemeinsam mit ggf. vorhandenen Sicherheitssensoren Öffnen angeschlossen. à...
- Seite 5 Slimdrive SL-BO / TSA360NT-BO Break-Out-Sensor und Sicherheitssensor Öffnen 1.4 Break-Out-Sensor mit Aktivinfrarotfächertaster PRESENCE S à Weitere Hinweise siehe Anschlussplan PRESENCE S SIO2 SIO1 oder DCU1, DCU1-2M, Sicherheitssensor Öff- 1 WH 14 SIO2 SIO1 nen, PRESENCE S. 200 mA 2 BN 1 GND 1 GND Lüsterklemme mit Schrumpfschlauch zusätzlich isolieren.
- Seite 6 Break-Out-Sensor und Sicherheitssensor Öffnen Slimdrive SL-BO / TSA360NT-BO...
- Seite 7 Slimdrive SL-BO / TSA360NT-BO Break-Out-Sensor und Sicherheitssensor Öffnen...
