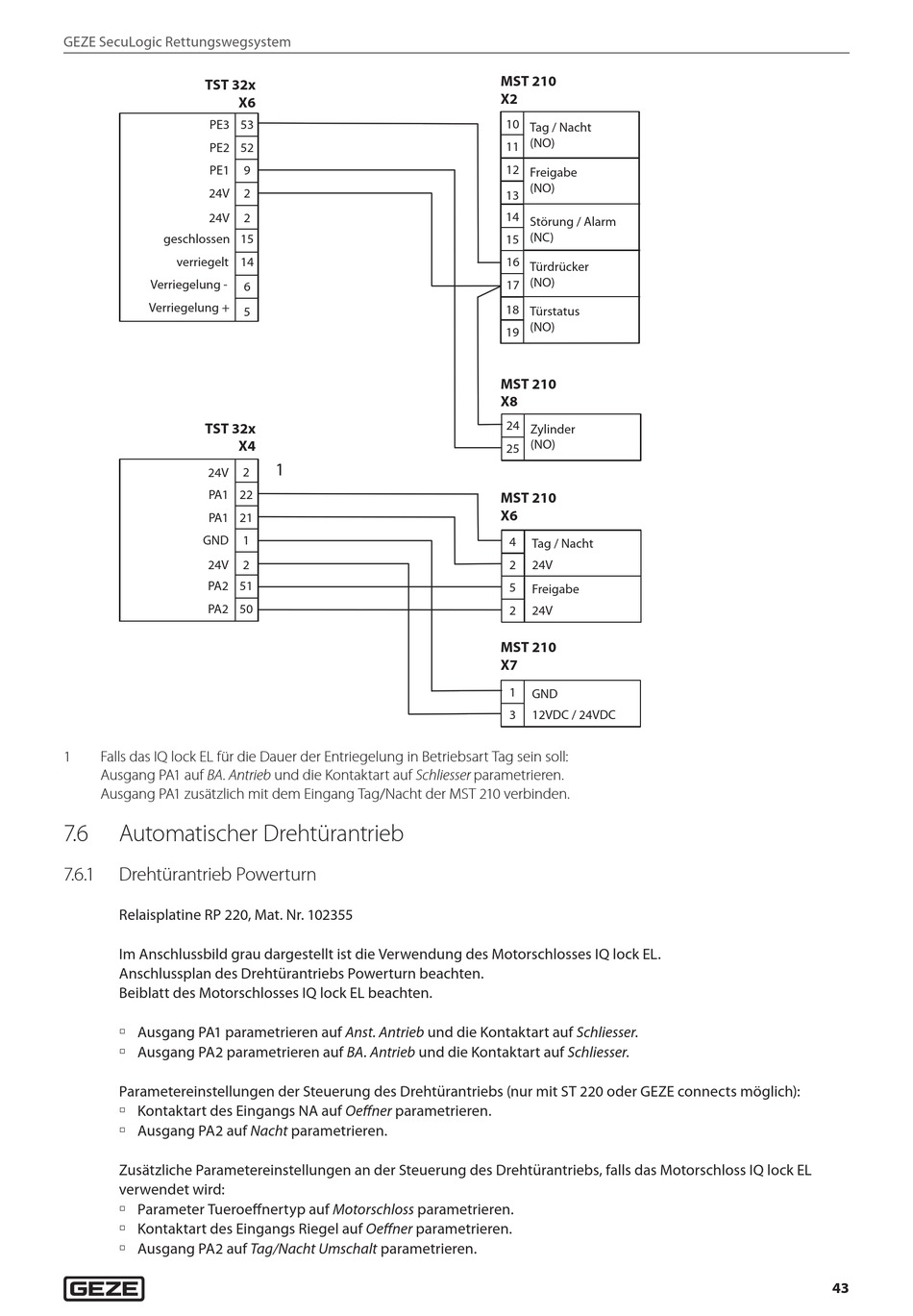

GEZE SecuLogic Rettungswegsystem
TST 32x
PE3
PE2
PE1
24V
24V
geschlossen
verriegelt
Verriegelung -
Verriegelung +
TST 32x
24V
PA1
PA1
GND
24V
PA2
PA2
1 Falls das IQ lock EL für die Dauer der Entriegelung in Betriebsart Tag sein soll:
Ausgang PA1 auf BA. Antrieb und die Kontaktart auf Schliesser parametrieren.
Ausgang PA1 zusätzlich mit dem Eingang Tag/Nacht der MST 210 verbinden.
7.6 Automatischer Drehtürantrieb
7.6. 1 Drehtürantrieb Powerturn
Relaisplatine RP 220, Mat. Nr. 102355
Im Anschlussbild grau dargestellt ist die Verwendung des Motorschlosses IQ lock EL.
Anschlussplan des Drehtürantriebs Powerturn beachten.
Beiblatt des Motorschlosses IQ lock EL beachten.
à Ausgang PA1 parametrieren auf Anst. Antrieb und die Kontaktart auf Schliesser.
à Ausgang PA2 parametrieren auf BA. Antrieb und die Kontaktart auf Schliesser.
Parametereinstellungen der Steuerung des Drehtürantriebs (nur mit ST 220 oder GEZE connects möglich):
à Kontaktart des Eingangs NA auf Oeffner parametrieren.
à Ausgang PA2 auf Nacht parametrieren.
Zusätzliche Parametereinstellungen an der Steuerung des Drehtürantriebs, falls das Motorschloss IQ lock EL
verwendet wird:
à Parameter Tueroeffnertyp auf Motorschloss parametrieren.
à Kontaktart des Eingangs Riegel auf Oeffner parametrieren.
à Ausgang PA2 auf Tag/Nacht Umschalt parametrieren.
X6
53
52
9
2
2
15
14
6
5
X4
1
2
22
21
1
2
51
50
MST 210
X2
10
Tag / Nacht
(NO)
11
12
Freigabe
(NO)
13
14
Störung / Alarm
(NC)
15
16
Türdrücker
(NO)
17
18
Türstatus
(NO)
19
MST 210
X8
24
Zylinder
(NO)
25
MST 210
X6
4
Tag / Nacht
2 24V
5
Freigabe
2 24V
MST 210
X7
1
GND
3 12VDC / 24VDC
