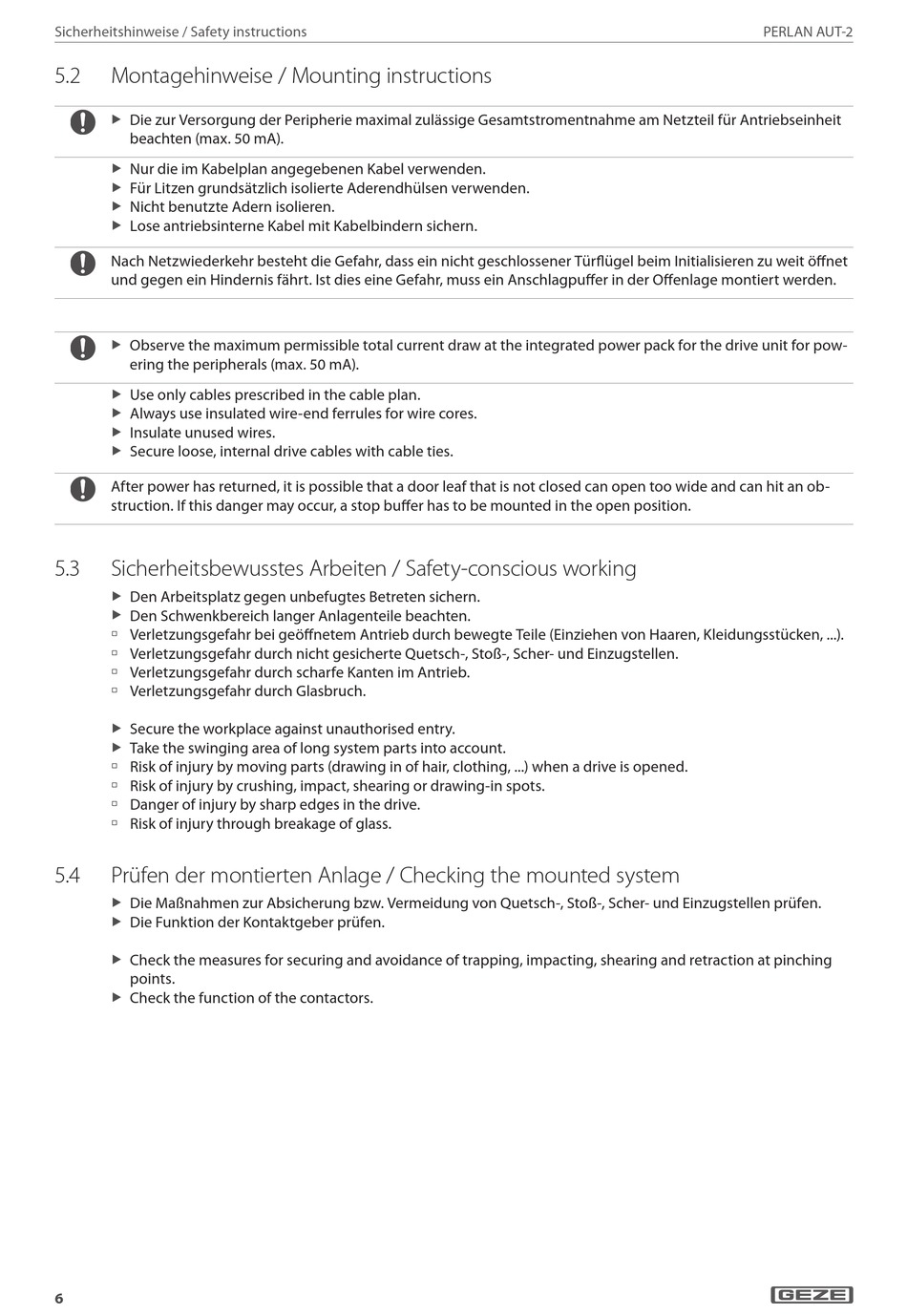

Montagehinweise / Mounting instructions

Die zur Versorgung der Peripherie maximal zulässige Gesamtstromentnahme am Netzteil für Antriebseinheit
X
beachten (max. 50 mA).
Nur die im Kabelplan angegebenen Kabel verwenden.
X
Für Litzen grundsätzlich isolierte Aderendhülsen verwenden.
X
Nicht benutzte Adern isolieren.
X
Lose antriebsinterne Kabel mit Kabelbindern sichern.
X
Nach Netzwiederkehr besteht die Gefahr, dass ein nicht geschlossener Türflügel beim Initialisieren zu weit öffnet
und gegen ein Hindernis fährt. Ist dies eine Gefahr, muss ein Anschlagpuffer in der Offenlage montiert werden.
Observe the maximum permissible total current draw at the integrated power pack for the drive unit for pow-
X
ering the peripherals (max. 50 mA).
Use only cables prescribed in the cable plan.
X
Always use insulated wire-end ferrules for wire cores.
X
Insulate unused wires.
X
Secure loose, internal drive cables with cable ties.
X
After power has returned, it is possible that a door leaf that is not closed can open too wide and can hit an ob-
struction. If this danger may occur, a stop buffer has to be mounted in the open position.
5.3

Sicherheitsbewusstes Arbeiten / Safety-conscious working

Den Arbeitsplatz gegen unbefugtes Betreten sichern.
X
Den Schwenkbereich langer Anlagenteile beachten.
X
à Verletzungsgefahr bei geöffnetem Antrieb durch bewegte Teile (Einziehen von Haaren, Kleidungsstücken, ...).
à Verletzungsgefahr durch nicht gesicherte Quetsch-, Stoß-, Scher- und Einzugstellen.
à Verletzungsgefahr durch scharfe Kanten im Antrieb.
à Verletzungsgefahr durch Glasbruch.
Secure the workplace against unauthorised entry.
X
Take the swinging area of long system parts into account.
X
à Risk of injury by moving parts (drawing in of hair, clothing, ...) when a drive is opened.
à Risk of injury by crushing, impact, shearing or drawing-in spots.
à Danger of injury by sharp edges in the drive.
à Risk of injury through breakage of glass.
5.4
Prüfen der montierten Anlage / Checking the mounted system
Die Maßnahmen zur Absicherung bzw. Vermeidung von Quetsch-, Stoß-, Scher- und Einzugstellen prüfen.
X
Die Funktion der Kontaktgeber prüfen.
X
Check the measures for securing and avoidance of trapping, impacting, shearing and retraction at pinching
X
points.
Check the function of the contactors.
X
