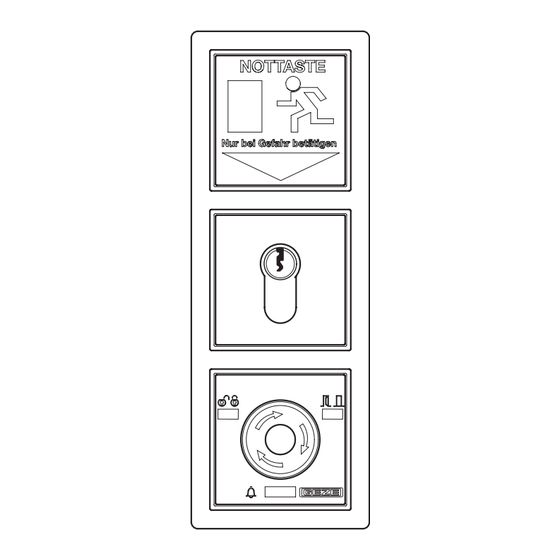

  • Seite 1 GEZE DE Montage- /Inbetriebnahme- anleitung mit Anschlussplan SECULOGIC TZ 300  Rettungswegsystem Türzentrale...

  • Seite 2: Inhaltsverzeichnis

    SECULOGIC TZ 300 Inhaltsverzeichnis Zu diesem Dokument ............................3 Produktbeschreibung ....................................3 Weitere Dokumente .....................................3 Symbole und Darstellungsmittel ................................3 Abkürzungen ........................................4 Sicherheit und Verantwortung .........................5 Grundlegende Sicherheitshinweise ..............................5 Zielgruppe und Qualifikation ...................................5 Produkthaftung......................................5 Installation und Montage ...........................6 Voraussetzungen ......................................6 Unterputz-Türzentrale montieren ................................6 Aufputz-Türzentrale montieren ................................

  • Seite 3: Zu Diesem Dokument

    SECULOGIC TZ 300 Zu diesem Dokument Zu diesem Dokument Diese Anleitung beschreibt die Montage und Inbetriebnahme sowie den Anschluss der GEZE Türzentrale TZ 300. Produktbeschreibung Die GEZE Türzentrale ist Bestandteil des SecuLogic Rettungswegsystems und dient der Steuerung und Überwa- chung von elektrisch verriegelten Fluchtwegtüren.

  • Seite 4: Abkürzungen

    Zu diesem Dokument SECULOGIC TZ 300 1.4 Abkürzungen Abkürzung Beschreibung AKRR Rückmeldekontakt Verriegelt (Wird vom Anker betätigt) BLE 220 Blitzleuchte Brandmeldeanlage Fallenschloss FTÖ Fluchttüröffner Gebäudeleittechnik Gefahrenmeldeanlage IQ Lock C Kontaktschloss selbstverriegelnd IQ Lock EL Motorschloss selbstverriegelnd IQ Lock EM Drückersperrschloss selbstverriegelnd...

  • Seite 5: Sicherheit Und Verantwortung

    Die GEZE Türzentrale ist für die Steuerung und Überwachung von elektrisch verriegelten Fluchtwegen bestimmt. Fremdprodukte dürfen nur nach Rücksprache mit GEZE eingebunden werden. Bestimmungswidrige Verwendung Ein Anschluss von Produkten, die von GEZE nicht ausdrücklich zur Verwendung genehmigt wurden, ist bestim- mungswidrig. 2.2 Zielgruppe und Qualifikation Installation, Montage, Inbetriebnahme und Reparaturen dürfen nur von Sachkundigen, die von GEZE autorisiert...

  • Seite 6: Installation Und Montage

    Installation und Montage SECULOGIC TZ 300 Installation und Montage WARNUNG! Lebensgefahr durch Stromschlag . Installation und Montage ausschließlich durch einen Sachkundigen, der von GEZE autorisiert ist durchführen lassen. Leitungen vor der Installation auf Spannungsfreiheit prüfen. Voraussetzungen à Kabelverlegung gemäß GEZE Kabelplan vorhanden à...
  • Seite 7 SECULOGIC TZ 300 Installation und Montage Die Anordnung der Komponenten in den Schalterdosen kann beliebig gewählt werden. Dabei ist darauf zu achten, dass à der Pfeil des Nottasten-Hinweisschildes in Richtung der Nottaste zeigt à die Nottaste in der vorgeschriebenen Höhe angebracht (850 - 1200 mm) ist Netzanschlusskabel und Flachbandkabel in den Unterputzdosen verlegen.
  • Seite 8 Installation und Montage SECULOGIC TZ 300 Türzentrale montieren. Grünen Kleberahmen anbringen. Funktionsfähigkeit prüfen. à Schlaghaube kann aufgrund der Montagesituation verschraubt werden à Zum Reseten der Anlage kann die vordere Haube durch Drücken an den 2 vorhandenen Nasen herausgenom- men werden...

  • Seite 9: Befestigung Up-Schlaghaube Am Tragring

    Um die Schlaghaube komplett zu demontieren, müssen danach noch die beiden Schrauben gelöst werden. 3.2.3 Befestigung Schlüsseltaster SCT 320 Um aufgrund der Montagesituation einen festen Halt der Abdeckung des GEZE Schlüsseltaster SCT 320 zu be- kommen, kann die Abdeckung mit dem Tragring verschraubt werden.

  • Seite 10: Aufputz-Türzentrale Montieren

    Installation und Montage SECULOGIC TZ 300 3.3 Aufputz-Türzentrale montieren Türzentrale TZ 300 SN Klemmenleisten Gehäuse öffnen.
  • Seite 11 SECULOGIC TZ 300 Wandhalterung türnah montieren (Höhe der Nottaste: 850 mm -1200 mm OKFF). Abdeckung des Netzanschlusses abschrauben. 230-V-Leitung an Lüsterklemmen des Netzteils anschließen und Abdeckung anschrauben. Kabel gemäß Anschlussplan an Klemmenleisten anschließen. Klemmenleisten auf die Platine der Türsteuerung stecken.

  • Seite 12: Sicherheits-Zylinder Länge 40/10 Montieren

    Installation und Montage SECULOGIC TZ 300 Sicherheits-Zylinder Länge 40/10 montieren Bei Verwendung eines Sicherheitszylinders mit 50 mm (40/10) müssen die Distanzhülsen zwischen Schlüsseltaster und Gehäuse verwendet werden. Die Distanzhülsen werden vor der Trägerplatte des Schlüsseltasters montiert, wodurch sich die komplette Halterung um 10mm nach hinten verschiebt.

  • Seite 13: Inbetriebnahme

    SECULOGIC TZ 300 Inbetriebnahme Inbetriebnahme Voraussetzung Vor der ersten Inbetriebnahme von Türen mit elektrischen Verriegelungen in Rettungswegen ist die Überein- stimmung mit dem Eignungsnachweis durch eine Bescheinigung des Herstellers zu bestätigen. Ebenso ist durch einen Sachverständigen festzustellen, ob die elektrische Verriegelung ordnungsgemäß eingebaut wurde und funktionsfähig ist.

  • Seite 14: Brandmeldeanlage (Bma) / Gefahrenmeldeanlage (Gma) / Rauch- Und Wärmeabzugsanlage (Rwa)

    Inbetriebnahme SECULOGIC TZ 300 4.3.5 Türalarm Wird die Voralarmzeit übeschritten, wird Türalarm ausgelöst. Dieser muss über den internen Schlüsselschalter oder über eine Kurzzeitfreigabe zurückgesetzt werden. Schließt man die Türe bei anstehendem Türalarm, ver- riegelt diese und kann erst wieder entriegelt werden, wenn dar Alarm zurückgesetzt wurde (ausgenommen bei Betätigung der Nottaste oder bei Notentriegelung).

  • Seite 15: Bedienung

    SECULOGIC TZ 300 Bedienung Bedienung Fluchtwegschild Schlüsseltaster Steuereinheit mit Nottaste LED „Verriegelung“ LED „Türzustand“ LED „Alarm“ Anzeige Farbe Bedeutung Verriegelt Grün Entriegelt Grün blinkend (Sekundentakt) Kurzzeitfreigabe Tür geschlossen Grün Tür offen Gelb Alarm Gelb blinkend (Sekundentakt) Voralarm Gelb blinkend Störung...

  • Seite 16: Türzentrale Tz 300 Über Schlüsseltaster Steuern

    Bedienung SECULOGIC TZ 300 Türzentrale TZ 300 über Schlüsseltaster steuern Tür entriegeln Bei der Entriegelung werden die Verriegelungselemente durch eine berechtigte Person ausgeschaltet. Die Tür kann geöffnet werden. Schlüssel nach links drehen und etwa eine Sekunde halten. Die LED 1 leuchtet grün. Die Tür ist entriegelt.

  • Seite 17: Im Notfall Türen Öffnen Und Alarm Auslösen

    SECULOGIC TZ 300 Bedienung Tür zeitlich begrenzt entriegeln (Kurzzeitfreigabe = 20 Sekunden) Bei der Kurzzeitfreigabe wird die Tür für 20 Sekunden durch eine berechtigte Person entriegelt. Nach Ablauf der Freigabezeit wird die Tür wieder verriegelt. à Ist die Tür nach Ablauf der Freigabezeit nicht geschlossen, wird Voralarm ausgelöst à...

  • Seite 18: Alarme Beheben

    Bedienung SECULOGIC TZ 300 5.3 Alarme beheben Alarme stehen solange an der Türzentrale an, bis die Alarmursache beseitigt ist und der Alarm an der Türzentrale quittiert wurde. (Ausnahme Notentriegelung durch BMA,GMA, RWA. Hier erfolgt ein automatischer Reset nach 60 Sekunden, siehe Punkt 4.4.3) 5.3.

  • Seite 19: Alarmmeldung

    SECULOGIC TZ 300 Bedienung Alarmmeldung Über einen integrierten Summer sowie die gelbe Alarm-LED 3 wird auf Missbrauch der Anlage oder Notsituatio- nen hingewiesen. Ein Alarm kann grundsätzlich erst dann quittiert werden, wenn seine Ursache beseitigt ist. Alarm Alarm-LED Signalhupe Voralarm...

  • Seite 20: Beheben Von Alarmen Und Systemstörungen

    Bedienung SECULOGIC TZ 300 Beheben von Alarmen und Systemstörungen Alarmzustand Alarmursache Alarmbehebung Voralarm Türe nach Ablauf der Türe schließen Freigabezeit nicht geschlossen Geschlossen-Meldung fehlt Türe entriegeln Türalarm Geschlossen-Meldung fehlt Tür schließen Türkontakt prüfen Verriegelt-Meldung fehlt Verriegelungselement prüfen Sabotagealarm Sabotagekontakt der Türzentrale nicht Kontakt schließen...

  • Seite 21: Anschlussplan

    SECULOGIC TZ 300 Anschlussplan Anschlussplan Allgemeines Die Anschlusspläne gelten, wenn nicht anders gekennzeichnet, jeweils für die Aufputzvariante und die Unter- putzvariante ab TZ 300, Software V1.1. 6.2 Kennzeichnungen Die Verdrahtungen in diesen Anschlussplänen sind teilweise wie folgt gekennzeichnet: Farbe Kurzzeichen bisher...

  • Seite 22: Türzentralen

    Versorgungsspannung für externe Geräte: à mit standard-Netzteil der TZ 300: UP: NET 220, max 350 mA; AP: NT19.2-24, max. 650 mA à mit externem Netzteil: max. 800 mA (nur GEZE zugelassene Netzteile verwenden) Klemmenbelegung Steck- und Schraubklemmen max. Kabelquerschnitt: 1 mm² Klemme Funktion X 103 Flachstecker für Geze...
  • Seite 23 SECULOGIC TZ 300 Anschlussplan 6.4.2 Hinweise zum Anschlussplan Die Hinweise gelten für den nachfolgenden Anschlussplan der TZ 300 in den verschiedenen Ausführungen. Netzsicherung bauseits. Die Primärseite und Sekundärseite ist räumlich zu trennen. Bei der TZ 300 S ist das Netzteil extern montiert. TZ 300 SN UP: Schutzklasse II, Schutzleiter wird nicht angeschlossen. TZ 300 SN AP: Schutzklasse I mit Schutzleiterprüfung nach VDE 0100. 2K-Widerstand im Auslieferzustand gesetzt. Bei Anschluss einer BMA-, GMA oder RWA den Widerstand entfernen und in Reihe zum Öffnerkontakt der BMA, GMA, RWA anschließen (siehe Plan „Notentriegelung über BMA, GMA, RWA“). Kontakt geschlossen, wenn Türe geschlossen. Brücke bei Anschluss einer GEZE Signalhupe oder Sirene erforderlich.
  • Seite 24 Anschlussplan SECULOGIC TZ 300 6.4.3 Türzentrale TZ 300 S, TZ 300 SN Hinweise zum Anschlussplan siehe Kap. 6.4.2...
  • Seite 25 SECULOGIC TZ 300 Anschlussplan 6.4.4 TZ 300 SN, TZ 300 S Türüberwachung ohne Verriegelungselement Anwendung z. B. als Türüberwachung Funktion: Die Türe ist über den Panikbeschlag jederzeit begehbar. Wird die Türe durch unberechtigte Personen geöffnet, wird Türalarm ausgelöst, welcher akustischen sowie optischen Alarm über die internen Signalgeber auslöst. Der Türalarm bleibt so lange bestehen, bis die Türe wieder geschlossen wurde und der Alarm über den internen Schlüsselschalter oder den Eingnang Kurzzeitfreigabe zurückgesetzt wurde.

  • Seite 26: Notentriegelung Über Bma, Gma, Rwa

    Anschlussplan SECULOGIC TZ 300 6.4.5 Notentriegelung über BMA, GMA, RWA Hinweise zum Anschlussplan siehe Kap. 6.4.2...

  • Seite 27: Verriegelungselemente

    SECULOGIC TZ 300 Anschlussplan 6.5 Verriegelungselemente Bei mehreren Verriegelungselementen die Spulen parallel und die Rückmeldungen in Reihe verdrahten. 6.5. 1 Haltemagnet MA 500 (1-flg. Türen) TST 300 - X 101 (Orange Klemmenleiste) Verriegelung + Verriegelung - Tür verriegelt 24 V DC Tür geschlossen 24 V DC 6.5.2 Haltemagnet MA 500 (2-flg. Türen)
  • Seite 28 Anschlussplan SECULOGIC TZ 300 6.5.3 Fluchttüröffner TYP 331 U DIN rechts/links (1-flg. Türen) X 101 (Orange Klemmenleiste) FTÖ 331 U Verriegelung + Verriegelung - Tür verriegelt AKRR 24 V DC Tür geschlossen 24 V DC Achtung: Rote Drahtbrücke (1-7) hinter dem Klemmfeld am FTÖ 331 U auftrennen.
  • Seite 29 SECULOGIC TZ 300 Anschlussplan 6.5.6 Fluchttüröffner TYP 331 DIN rechts (2-flg. Türen) X 101 (Orange Klemmenleiste) Verriegelung + Verriegelung - Tür verriegelt 24 V DC AKRR AKRR Tür geschlossen 6.5.7 Fluchttüröffner TYP 331 DIN links (2-flg. Türen) X 101 (Orange Klemmenleiste) Verriegelung + Verriegelung - Tür verriegelt 24 V DC AKRR AKRR Tür geschlossen...

  • Seite 30: Schlüsseltaster

    Anschlussplan SECULOGIC TZ 300 Ist vom Fluchttüröffner keine Verriegeltrückmeldung vorhanden, weil z. B. ein Fluchttüröffner ohne Ankerkontakt (AKRR) eingebaut ist oder die Rückmeldung defekt ist, kann eine Brücke von 5 auf 14 angebracht werden. Die Rückmeldung „verriegelt“ kommt dann von der Türzentrale..

  • Seite 31: Schlüsseltaster Sct 221 / Sct An Kurzzeitfreigabe

    SECULOGIC TZ 300 Anschlussplan 6.6.3 Schlüsseltaster SCT 221 / SCT an Kurzzeitfreigabe 6.6.4 Schlüsseltaster SCT 320 zur externen Steuerung entriegeln, verriegeln, Kurzzeitentriegeln und Alarm quittieren 6.6.5 Schlüsseltaster SCT 220 zur externen Steuerung entriegeln, verriegeln, Kurzzeitentriegeln und Alarm quittieren...

  • Seite 32: Schlüsseltaster Mit Anzeige Sct 222

    Anschlussplan SECULOGIC TZ 300 6.6.6 Schlüsseltaster mit Anzeige SCT 222 Für den Anschluss des SCT 222 ist zusätzlich die Relaisplatine RP 220 erforderlich. Werden 2 SCT 22 an eine TZ 300 angeschlossen, ist eine RP 220 ausreichend. Die LEDs sowie die Kontakte werden parallel angeschlossen...

  • Seite 33: Zutrittskontrolle

    SECULOGIC TZ 300 Anschlussplan Zutrittskontrolle 6.7. 1 Zahlencodeschloss Toplock CTI, CTI B 6.7.2 Zahlencodeschloss Toplock CTS V, CTS BV...

  • Seite 34: Zeitschaltuhr

    Anschlussplan SECULOGIC TZ 300 6.7.3 Zutrittskontrolle GCDU 100, Single Door Control Unit GCDU 200, Door Control Unit 6.8 Zeitschaltuhr...

  • Seite 35: Iq Lock Em, Drückersperrschlösser

    SECULOGIC TZ 300 Anschlussplan IQ Lock EM, Drückersperrschlösser 6.9. 1 IQ Lock EM Spannung aus TZ 300 Für den Anschluss des IQ Lock EM ist zusätzlich die Relaisplatine RP220 erforderlich. *) Gesamtstromaufnahme der TZ 300 ist zu beachten. Falls erforderlich separates Netzteil verwenden.

  • Seite 36: Iq Lock Em Spannung Aus Separatem Netzteil

    Anschlussplan SECULOGIC TZ 300 6.9.2 IQ Lock EM Spannung aus separatem Netzteil Für den Anschluss des IQ Lock EM ist zusätzlich die Relaisplatine RP220 erforderlich. Hinweise zum Anschlussplan siehe Kap. 6.4.2...

  • Seite 37: Anhang

    SECULOGIC TZ 300 Anhang Anhang Prüfliste zur Inbetriebnahme 7. 1 Nein Nicht vorhanden Stromversorgung in Ordnung Oberkante aller Nottasten zwischen 850 mm und 1200 mm ab OKFF Kennzeichnung für alle Nottasten angebracht Kabelverlegung nach DIN VDE 0833, sabotagegeschützt Alle Schrauben der Magnetbefestigung angezogen Gummipuffer an Schrauben der Haftgegenplatte in Ordnung Magnetflächen gereinigt...

  • Seite 38: Glossar

    Anhang SECULOGIC TZ 300 Glossar Direkte Freischaltung (gemäß EltVTR) Sicherheitsrelevante Unterbrechung der Stromversorgung zur elektrischen Verriegelung durch einen Öffnerkon- takt bei Betätigen der Nottaste. Entriegelung (gemäß EltVTR): Nicht sicherheitsrelevante Unterbrechung der Stromversorgung zur elektrischen Verriegelung, z. B. durch einen Schlüsseltaster.

  • Seite 39: Datenblätter

    SECULOGIC TZ 300 Anhang Datenblätter 7.3. 1 Türzentrale TZ 300 UP Technische Daten Gerätebezeichnung Türzentrale TZ 300 UP Funktion Überwachung und Steuerung einer Rettungswegtür Abmessungen 55 x 55 x 37 (B x H x T) B x H: Schlaghaube T: Abstand Oberkante Tragring zu Hinterkante Klemmen...
  • Seite 40 Anhang SECULOGIC TZ 300 7.3.2 Türzentrale TZ 300 AP Technische Daten Gerätebezeichnung Türzentrale TZ 300 AP Varianten TZ 300 SN mit Integriertem Schlüsseltaster und Netzteil TZ 300 S mit Integriertem Schlüsseltaster Funktion Überwachung und Steuerung einer Rettungswegtür Abmessungen 72 x 197 x 88 (B x H x T)

  • Seite 41: Fluchtwegschild Fws 320 Up

    SECULOGIC TZ 300 Anhang 7.3.3 Fluchtwegschild FWS 320 UP Technische Daten Gerätebezeichnung Fluchtwegschild FWS 320 UP (unbeleuchtet) Funktion Fluchtwegschild Abmessungen 55 x 55 x 16(B x H x T) B x H: Fluchtwegschild T: Abstand Oberkante Tragring zu aufgesetztem Flachbandkabel Montage In UP-Dose, 60 mm, Tiefe 62,5 mm Einsatzbereich Trockene Räume...
