5.3

Nottaste NOT 320

5.3. 1

Spannungsversorgung

Spannungsversorgung
5.3.2

Montage

UP-Variante
AP-Variante

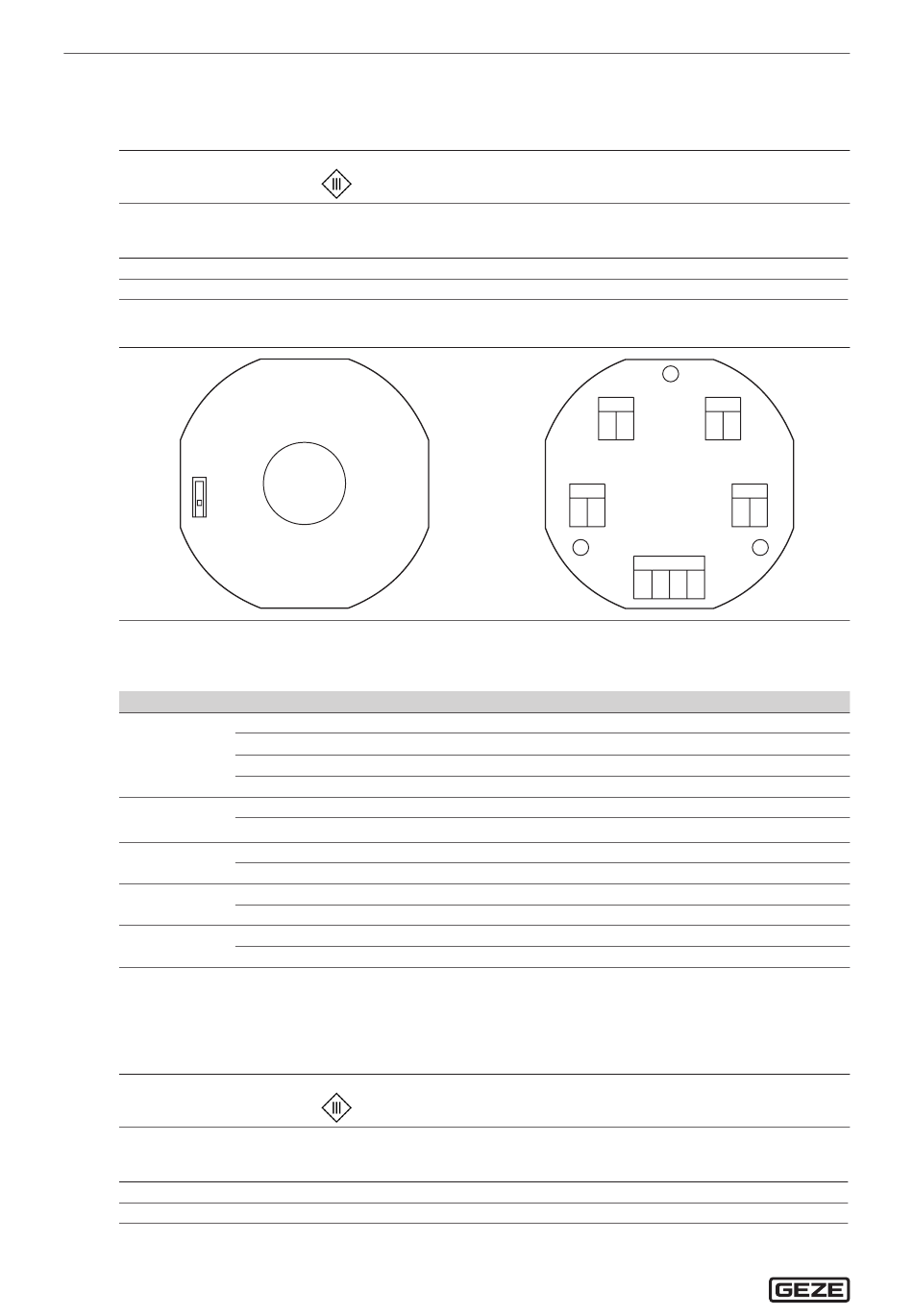

5.3.3

Klemmenbelegung

2
1 Nottaste beleuchtet
2 Sabotagekontakt
Klemmenfeld
X1
X2
X3
X4
X5
5.4 Türterminal T 320
5.4. 1 Spannungsversorgung
Spannungsversorgung
5.4.2 Montage
UP-Variante
AP-Varianten
14
24 V DC, ±10 %
in UP-Dose: Durchmesser 60 mm, Tiefe 62 mm
in AP-Gehäuse: 80 mm x 80 mm x 64 mm (B x H x T)
1
Klemme Funktion
1 GND
3 24VDC (Versorgung)
4 SA
5 SA
7 COM1
7 COM1
8 NO2 (8 und 8 zusammen max. 1A, 30 VDC)
8 NO2
9 COM2
9 COM2
10 NC1 (10 und 6 zusammen max. 1A, 30 VDC)
6 NC1 mit Abschlusswiderstand 2 kΩ (10 und 6 zusammen max. 1A, 30 VDC)
24 V DC, ±10 %
in UP-Dosen: Durchmesser 60 mm, Tiefe 62 mm
in AP-Gehäuse: 77 mm x 197 mm x 88 mm (B x H x T)
GEZE SecuLogic Rettungswegsystem
X5 X2
10 6 7 7
X3 X4
8 8 9 9
X1
1 3 4 5
