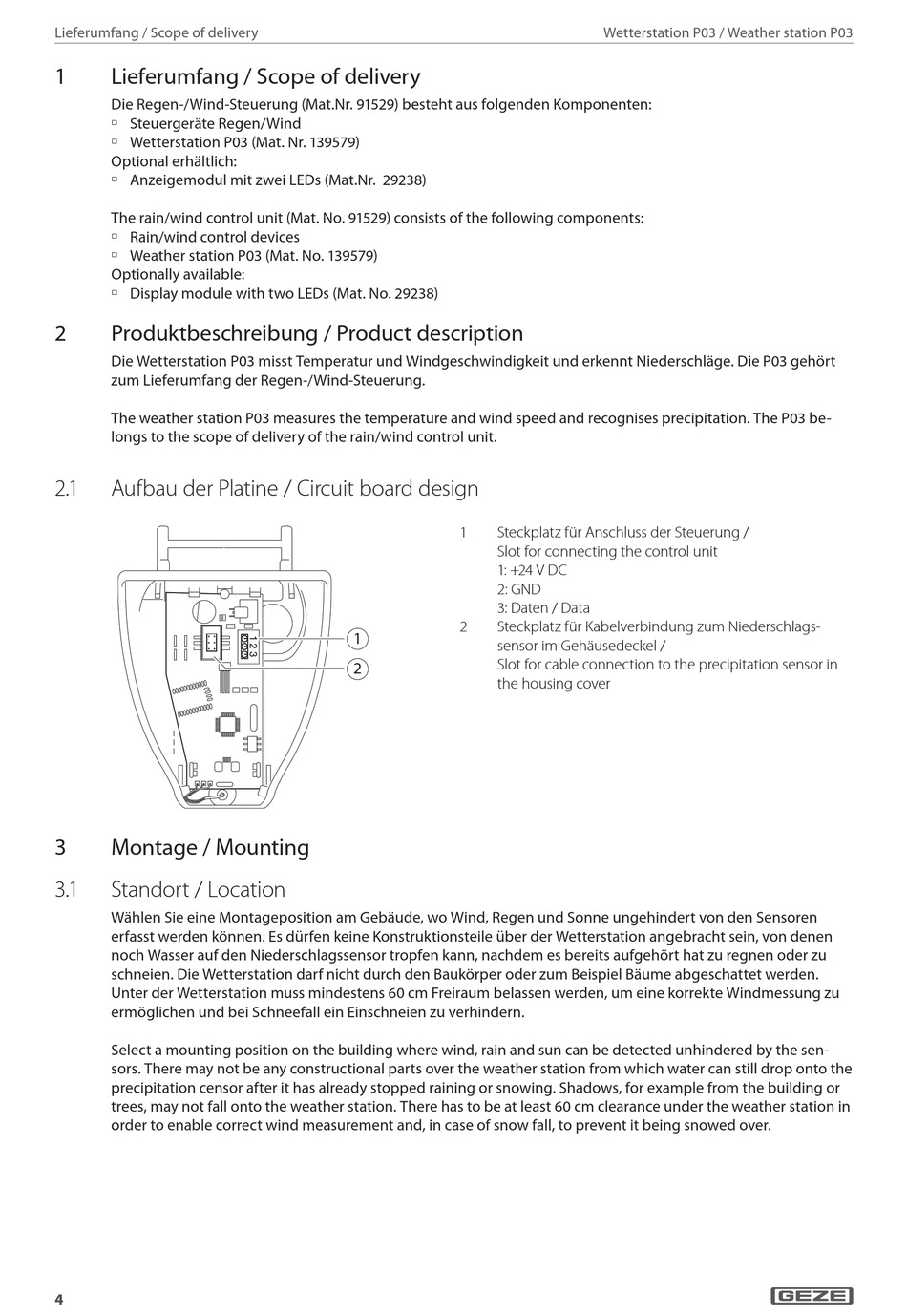

Lieferumfang / Scope of delivery
1
Lieferumfang / Scope of delivery
Die Regen-/Wind-Steuerung (Mat.Nr. 91529) besteht aus folgenden Komponenten:
à Steuergeräte Regen/Wind
à Wetterstation P03 (Mat. Nr. 139579)
Optional erhältlich:
à Anzeigemodul mit zwei LEDs (Mat.Nr. 29238)
The rain/wind control unit (Mat. No. 91529) consists of the following components:
à Rain/wind control devices
à Weather station P03 (Mat. No. 139579)
Optionally available:
à Display module with two LEDs (Mat. No. 29238)
2
Produktbeschreibung / Product description
Die Wetterstation P03 misst Temperatur und Windgeschwindigkeit und erkennt Niederschläge. Die P03 gehört
zum Lieferumfang der Regen-/Wind-Steuerung.
The weather station P03 measures the temperature and wind speed and recognises precipitation. The P03 be-
longs to the scope of delivery of the rain/wind control unit.
2. 1
Aufbau der Platine / Circuit board design
3
Montage / Mounting
3. 1
Standort / Location
Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne ungehindert von den Sensoren
erfasst werden können. Es dürfen keine Konstruktionsteile über der Wetterstation angebracht sein, von denen
noch Wasser auf den Niederschlagssensor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder zu
schneien. Die Wetterstation darf nicht durch den Baukörper oder zum Beispiel Bäume abgeschattet werden.
Unter der Wetterstation muss mindestens 60 cm Freiraum belassen werden, um eine korrekte Windmessung zu
ermöglichen und bei Schneefall ein Einschneien zu verhindern.
Select a mounting position on the building where wind, rain and sun can be detected unhindered by the sen-
sors. There may not be any constructional parts over the weather station from which water can still drop onto the
precipitation censor after it has already stopped raining or snowing. Shadows, for example from the building or
trees, may not fall onto the weather station. There has to be at least 60 cm clearance under the weather station in
order to enable correct wind measurement and, in case of snow fall, to prevent it being snowed over.
4
1
Steckplatz für Anschluss der Steuerung /
Slot for connecting the control unit
1: +24 V DC
2: GND
3: Daten / Data
2
Steckplatz für Kabelverbindung zum Niederschlags
1
sensor im Gehäusedeckel /
Slot for cable connection to the precipitation sensor in
2
the housing cover
Wetterstation P03 / Weather station P03
