GEZE SecuLogic Rettungswegsystem
5.4.3

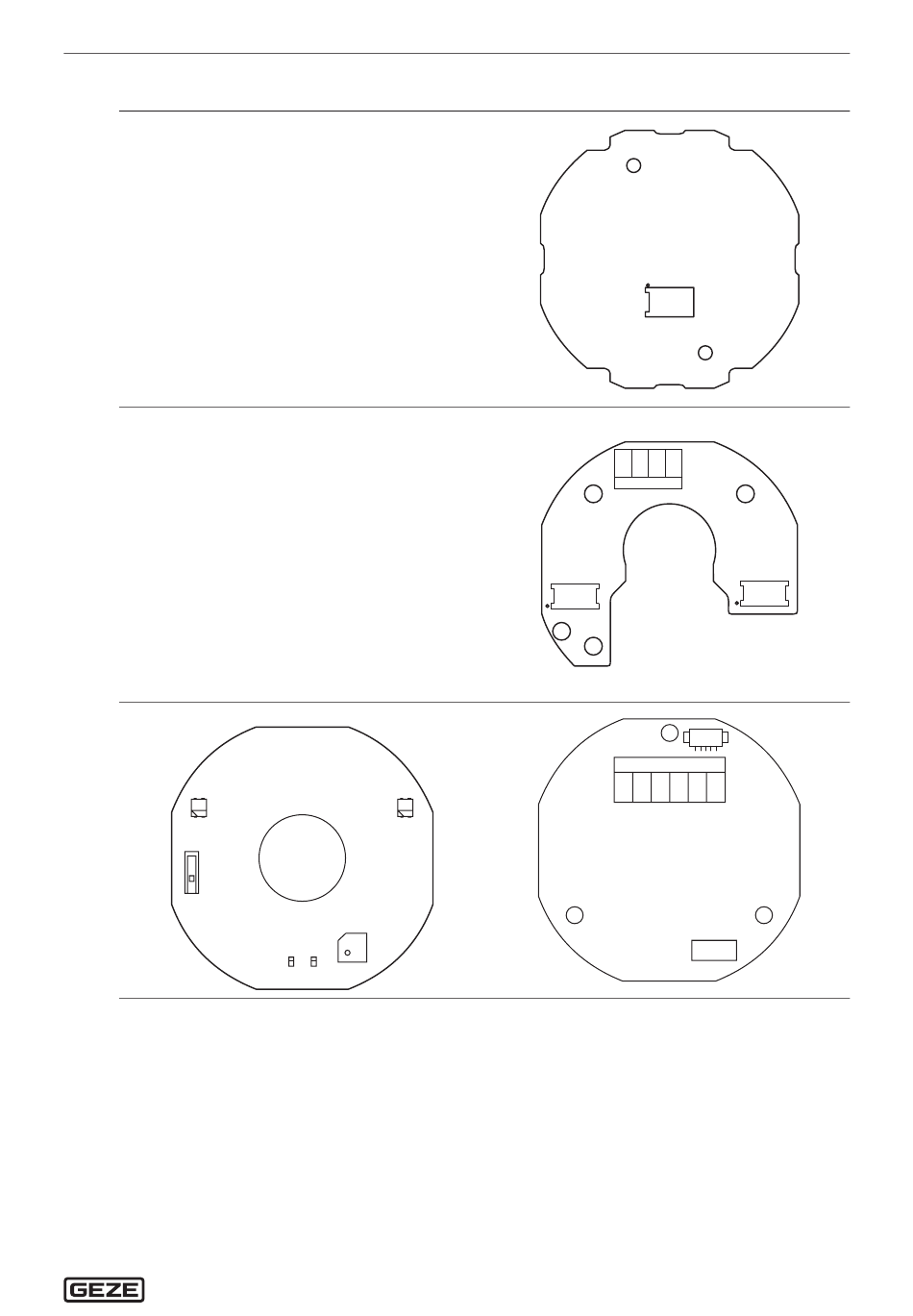

Komponenten

FWS 320 B
Flachbandleitung zu SCT 320 oder TAN 320
X1
SCT 320
X1 Schlüsseltaster
X2 Flachbandleitung zu FWS 320 B
X3 Flachbandleitung zu TST 320
TAN 320
1
5
1 LED – Zustand Verriegelung
2 LED – Türzustand
3 LED – Alarm / Störung
4 Nottaste beleuchtet
5 Sabotagekontakt
6 Summer (75 dB bei 50 cm)
2
4
6
3
X1
2 12 11 54
X1
X2
X2
1 3 7 8 41 42
7 Programmierschnittstelle
X1 Flachbandleitung zu SCT 320 oder FWS 320 B
X3
7
X1
15
