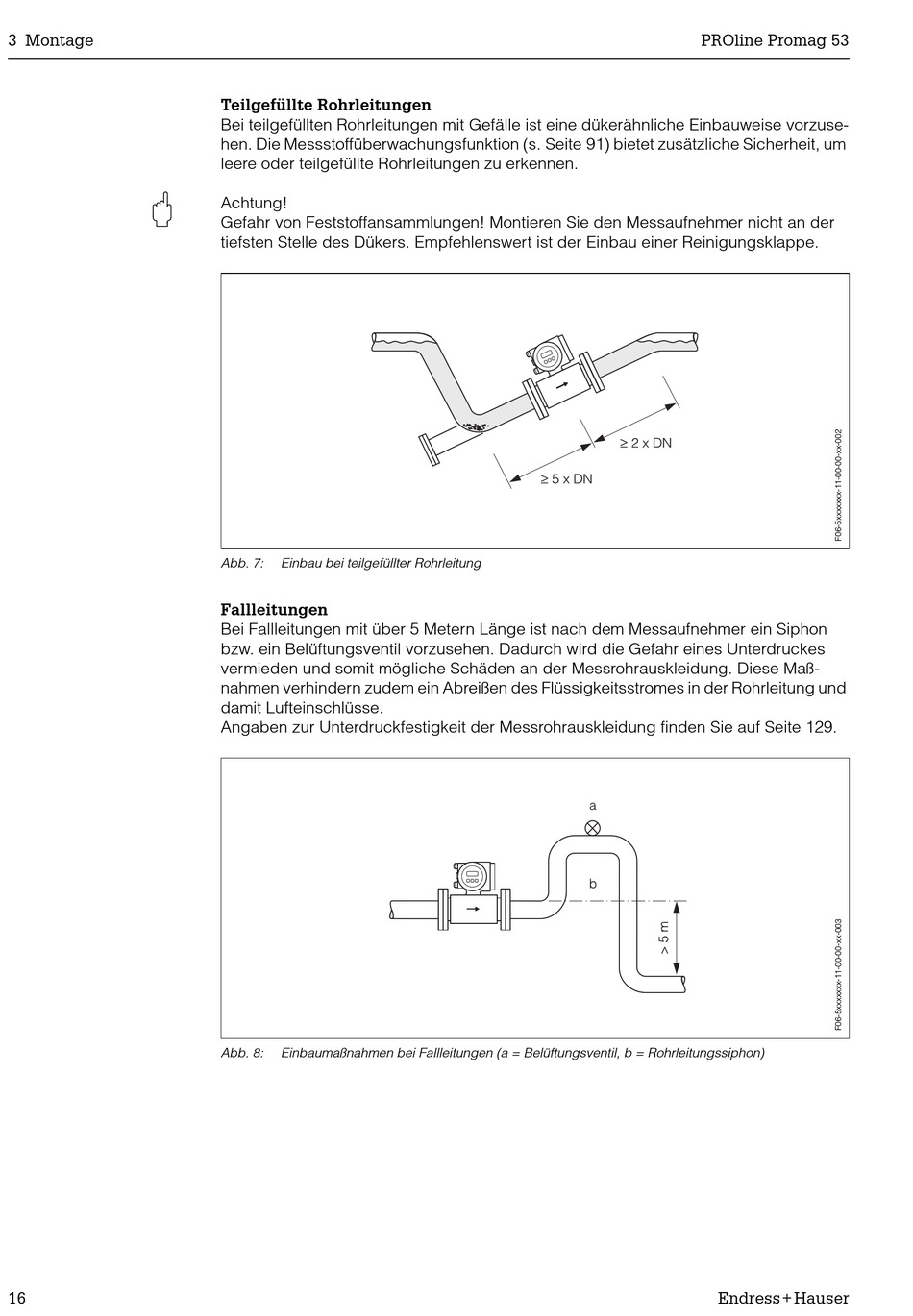

3 Montage
"
16
Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzuse-
hen. Die Messstoffüberwachungsfunktion (s. Seite 91) bietet zusätzliche Sicherheit, um
leere oder teilgefüllte Rohrleitungen zu erkennen.
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der
tiefsten Stelle des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Abb. 7: Einbau bei teilgefüllter Rohrleitung
Fallleitungen
Bei Fallleitungen mit über 5 Metern Länge ist nach dem Messaufnehmer ein Siphon
bzw. ein Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes
vermieden und somit mögliche Schäden an der Messrohrauskleidung. Diese Maß-
nahmen verhindern zudem ein Abreißen des Flüssigkeitsstromes in der Rohrleitung und
damit Lufteinschlüsse.
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung finden Sie auf Seite 129.
Abb. 8: Einbaumaßnahmen bei Fallleitungen (a = Belüftungsventil, b = Rohrleitungssiphon)
