PROline Promag 53

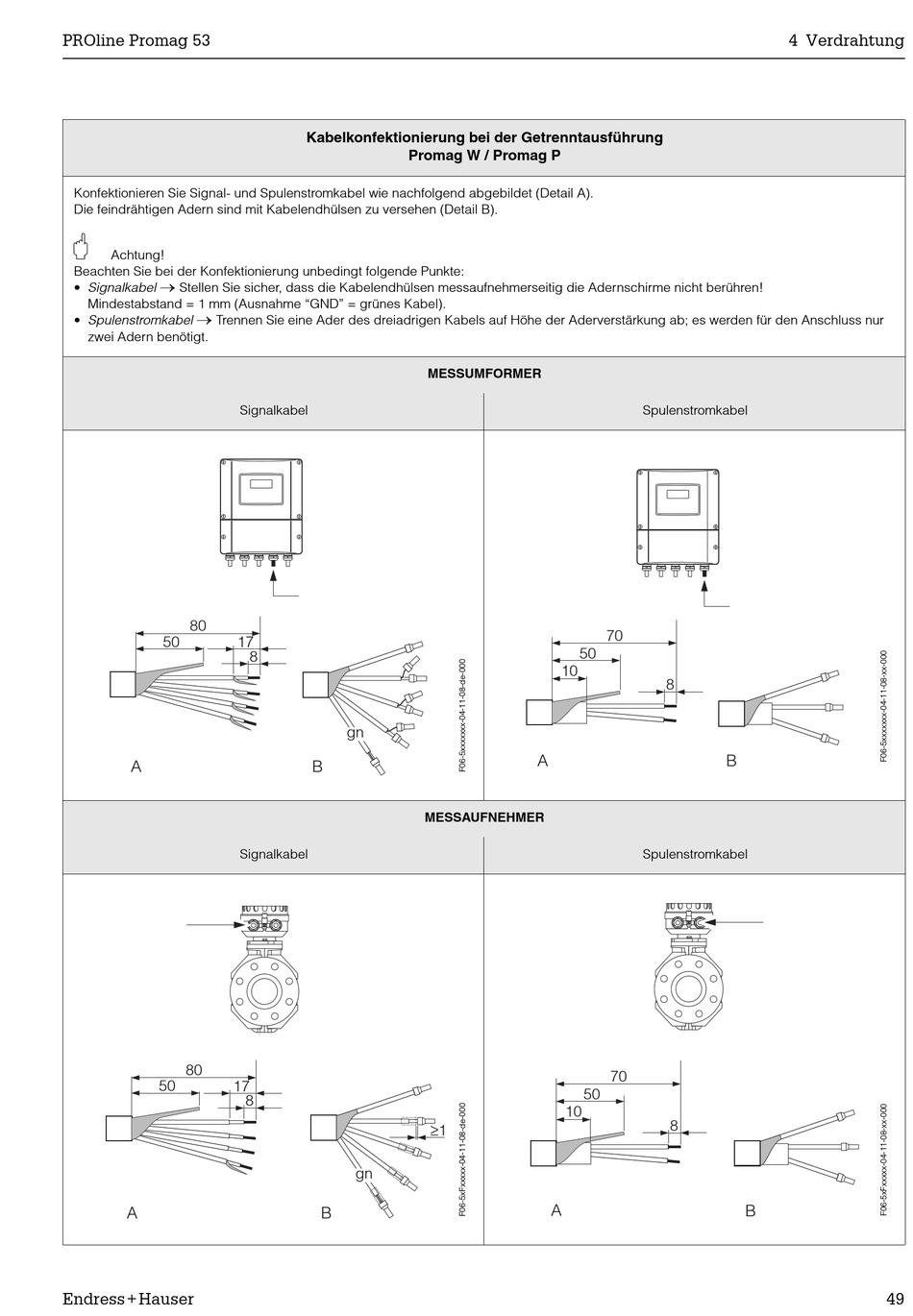

Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A).
Die feindrähtigen Adern sind mit Kabelendhülsen zu versehen (Detail B).
"
Achtung!
Beachten Sie bei der Konfektionierung unbedingt folgende Punkte:
→
• Signalkabel Stellen Sie sicher, dass die Kabelendhülsen messaufnehmerseitig die Adernschirme nicht berühren!
Mindestabstand = 1 mm (Ausnahme "GND" = grünes Kabel).
→
• Spulenstromkabel Trennen Sie eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung ab; es werden für den Anschluss nur
zwei Adern benötigt.
80
50
A
80
50 17
A
Endress+Hauser
Kabelkonfektionierung bei der Getrenntausführung
Promag W / Promag P
Signalkabel
17
8
gn
B
Signalkabel
8
gn
B
MESSUMFORMER
50
10
A
MESSAUFNEHMER
50
10
≥1
A
Spulenstromkabel
70
8
B
Spulenstromkabel
70
8
B
4 Verdrahtung
