MOTORANSCHLUSS [B]
Pin Nr.
Kabelfarbe
1
Rosa
2
Schwarz
3
Weiss
4
Grün
5
Blau
6
Blau/Weiss
7
Gelb
8
Grau
9
Braun
10
Orange
11
Hellblau
12
Violett
NMEA 2000®-STECKER [D]
Pin Nr.
Beschreibung
1
Schild
2
NET-S (V+)
3
NET-C (V-)
4
NET-H (CAN H)
5
NET-L (CAN L)
Beschreibung
Konfigurierbarer Alarmeingang
KL. 31 - Masse
Alarm-Ausgang
Frequenzsensor-Signal - RPM
SAE J1939 - CAN H
SAE J1939 - CAN L
0-5 V Sensoreingang
Resistiver Sensoreingang
Resistiver Sensoreingang
0-5 V Sensoreingang
Resistiver Sensoreingang
Resistiver Sensoreingang

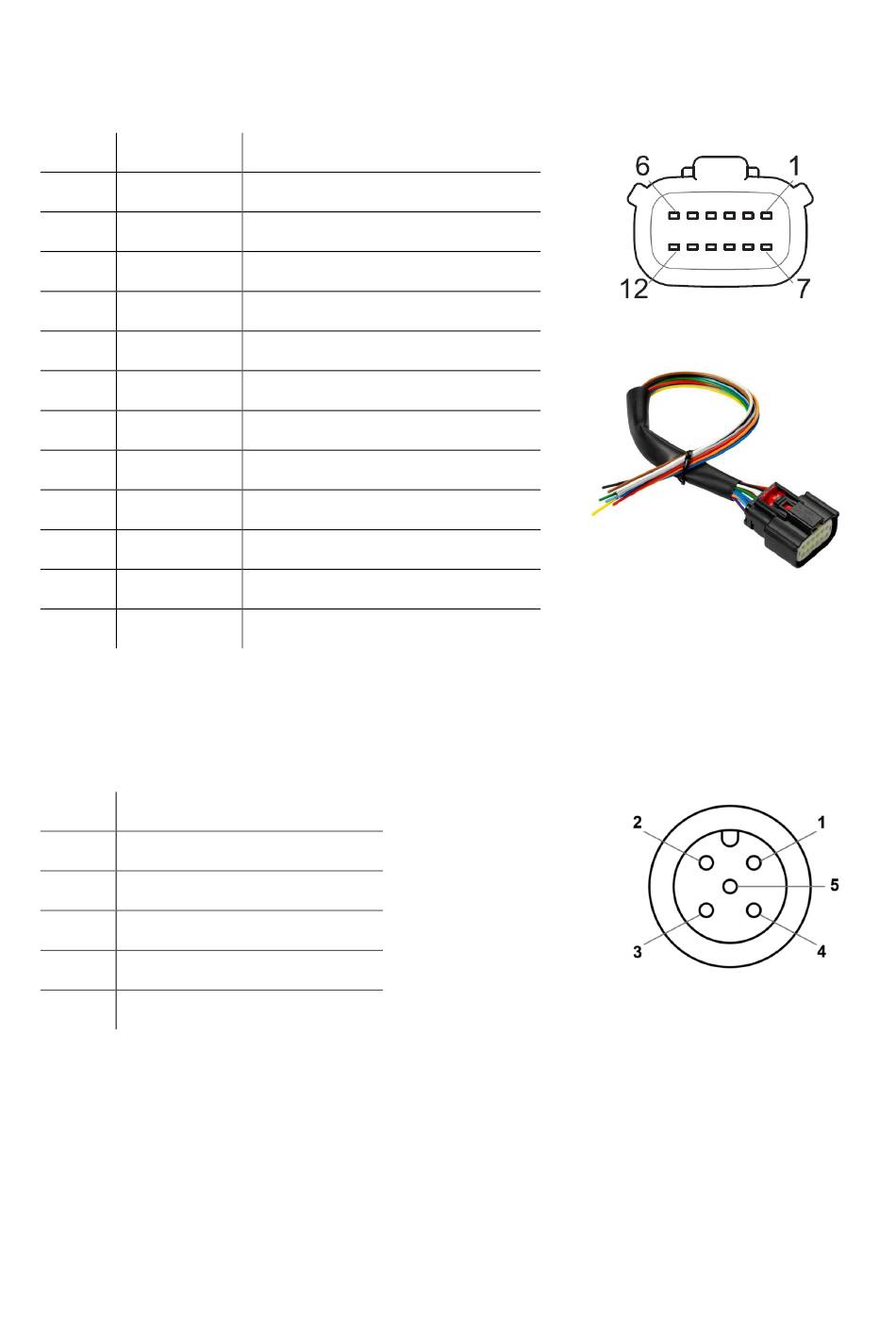

Molex MX150 12-poliger Steckverbinder,
(Kabelansicht) und Kabelbaum A2C1507870001
(im Lieferumfang enthalten)
Micro-C M12 5-poliger Stecker
A3C0090070000
ANSCHLÜSSE
Stecker, Kabelansicht
