Installation des conduites d'eau

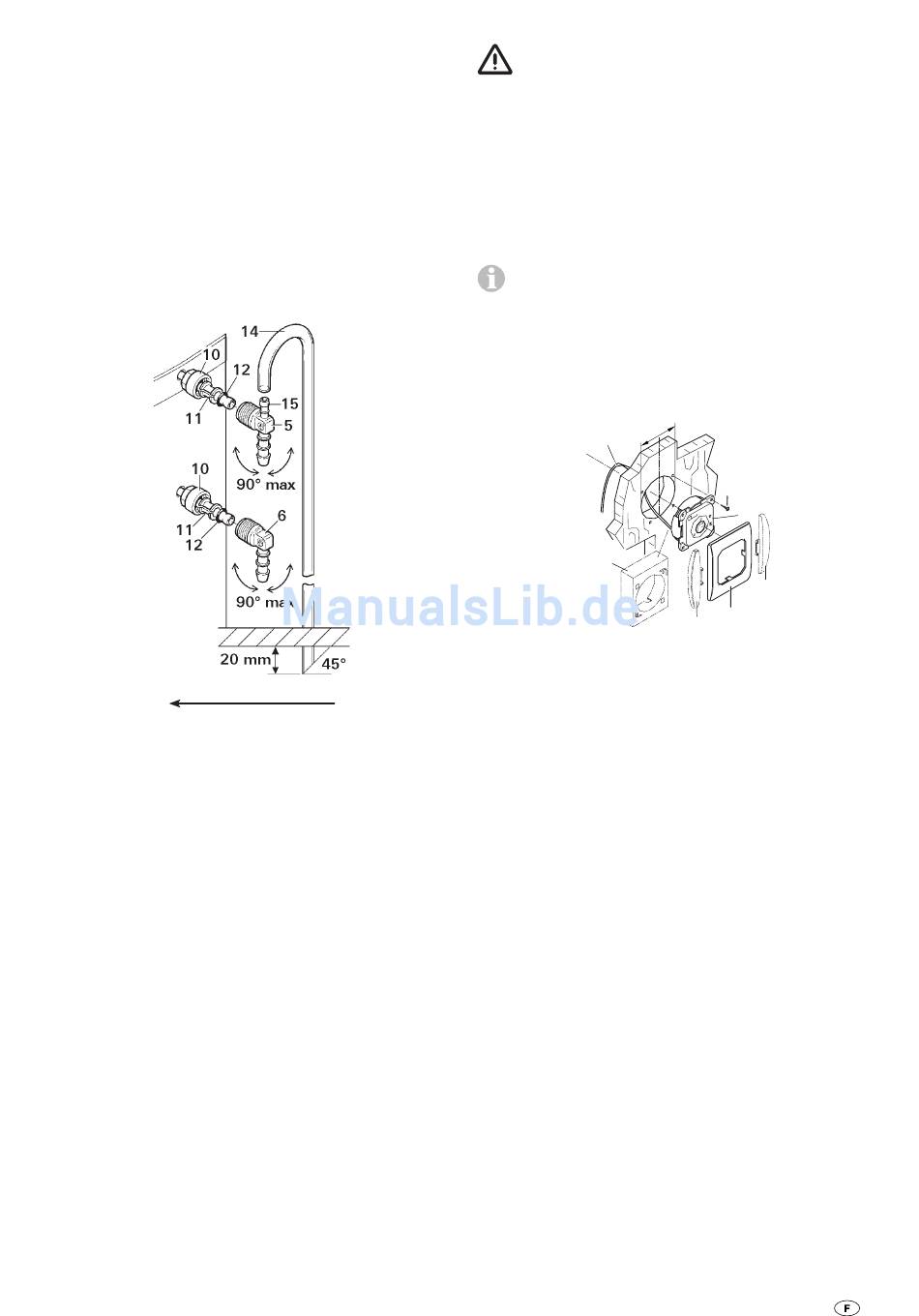

1. Fig. A + B
Raccorder l'arrivée d'eau froide (9) à la soupape de sûreté/
vidange (7). Le sens d'écoulement n'a pas d'importance.
2. Visser le raccord coudé avec soupape de prise d'air in-
tégrée (5) au tuyau de raccordement d'eau chaude (tuyau
supérieur) et le raccord coudé sans soupape de prise d'air (6)
au tuyau de raccordement d'eau froide (tuyau inférieur).
Insérer l'écrou (10), l'anneau tendeur (11) et le joint torique (12).
Assembler le raccord vissé au tuyau de raccordement et ser-
rer avec l'écrou (10).
Glisser le flexible de prise d'air extérieur Ø 11 mm (14) sur
l'embout à olive de la soupape de prise d'air (15) et l'installer
vers l'extérieur. Le rayon du coude ne doit pas être inférieur à
40 mm.
Sens de conduite
Sectionner le flexible de prise d'air à env. 20 mm au-dessous
du bas de caisse, en biais à 45° par rapport au sens de la
marche.
3. Fig. A + B
Réaliser le raccord de flexible (16) pour l'arrivée d'eau froide
entre la soupape de sûreté/vidange (7) et le raccord coudé
(6 – tuyau inférieur) au niveau du chauffe-eau.
4. Installer la conduite d'eau chaude (17) du raccord coudé
avec soupape de prise d'air intégrée (5 – tuyau supérieur) vers
les points de distribution d'eau chaude.
Montage de pièce de commande
Si vous utilisez des pièces de commande spécifiques à
un véhicule ou à un fabricant, la connexion électrique
doit être conforme aux descriptions des interfaces Truma.
Toute modification des pièces Truma appartenant aux élé-
ments de commande entraîne obligatoirement l'annulation de
la garantie et la déchéance du droit aux prestations. L'installa-
teur (fabricant) est responsable de l'instruction faite à l'utilisa-
teur ainsi que de l'impression des éléments de commande !
Lors du choix de l'emplacement, observer que la pièce de
commande (20) ne doit pas être exposée directement à la
chaleur rayonnée. La longueur du câble de branchement est
de 2,5 m.
Si un montage encastré n'est pas possible, Truma fournit
sur demande un cadre en applique (18 – n° d'art. 40000-
52600) en tant qu'accessoire.
Percer un trou de Ø 55 mm. Faire passer le câble (19) vers
l'arrière et fixer la partie commande (20) à l'aide de 4 vis (21).
Encastrer ensuite le cadre de recouvrement (22) et poser le
câble (19) vers le chauffe-eau.
5 5
19
Ø
18
Pour la finition du cadre de protection (22), Truma fournit des
pièces latérales (23) dans 8 coloris différents. Veuillez deman-
der à votre concessionnaire.
m
m
21
20
23
22
23
9
