Connessione elettrica 230 V
Il collegamento deve essere fatto esclusivamente da
uno specialista del ramo e (in Germania secondo la
direttiva VDE 0100, parte 721 o la norma prIEC 60364-7-721).
Le istruzioni qui riportate non sono state concepite per
invogliare persone non qualificate ad effettuare il collegamen-
to elettrico, esse forniscono solo informazioni supplementari
allo specialista incaricato!
Effettuare l'allacciamento alla rete mediante un cavo da
3 x 1,5 mm
2
(ad es. cavo flessibile H05VV-F) collegato ad una
scatola di giunzione (figura A + B: 24 – non fornita in dotazio-
ne). Non è ammesso l'allacciamento mediante spina di rete.
Effet tuare il collegamento elettrico con cura, rispettando la
codifica colori!
Per gli interventi di manutenzione o riparazione deve essere
presente, fornito dalla casa produttrice, un dispositivo di se-
parazione per la separazione onnipolare dalla rete con almeno
3,5 mm di distanza tra i contatti.

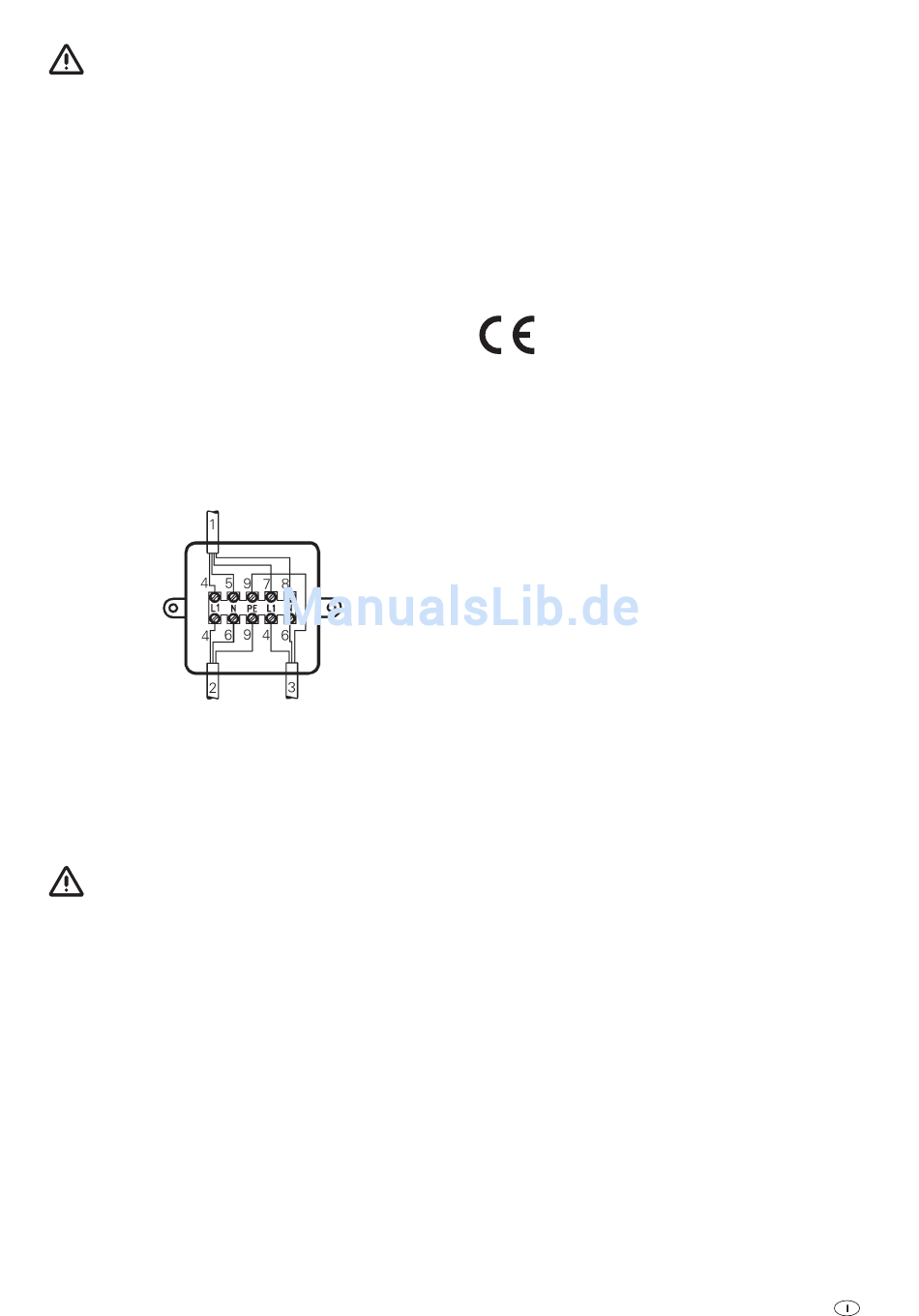

Figura A + B
Installare una cassettina di distribuzione (24) nelle vicinanze
dell'apparecchio sul pianale del veicolo oppure alla parete
(lunghezza cavo 110 cm).
Collegare il cavo del quadro di comando, la linea di alimenta-
zione 230 V e il cavo dell'asta riscaldante in base allo schema
elettrico.
1 = unità di comando
2 = alimentazione 3 x 1,5 mm
3 = barra riscaldante
4 = marrone
5 = verde
6 = blu
7 = giallo
8 = bianco
9 = giallo/verde
Tutti i cavi devono essere fissati con fascette.
2

Verifica del funzionamento

Dopo il montaggio, controllare la tenuta dei raccordi dell'ac-
qua e tutte le funzioni in base alle istruzioni per l'uso.
Successivamente, assicurarsi che durante lo svuotamento
venga scaricato l'intero volume d'acqua (14 l).
La garanzia non copre i guasti causati dal gelo.
Avvertenza
L'installatore o il proprietario del veicolo devono applicare
l'adesivo giallo con le avvertenze fornito insieme all'appa-
recchio in una posizione del veicolo ben visibile per tutti gli
utilizzatori (per es. sulla porta del guardaroba)! Gli adesivi
mancanti possono essere richiesti a Truma.
Il produttore si riserva la facoltà di apportare modifiche
tecniche.
13
