Montaje de la válvula de seguridad/vaciado
Fig. A + B
Montar la válvula se seguridad/vaciado (7) en un lugar ac-
cesible cerca del calentador de agua. Taladrar un orificio de
Ø 18 mm e inser tar la tubuladura de vaciado con el tubo
f lexible (8). Fijar la válvula de seguridad/vaciado con 2 tornillos.
Efectuar el vaciado de agua directamente hacia el exterior (co-
locar una protección contra salpica duras en caso necesario).
Tendido de las tuberías de agua
1. Fig. A + B
Conectar la alimentación de agua fría (9) a la válvula de segu-
ridad/vaciado (7). No hay que tener en cuenta ningún cambio
de dirección del flujo.
2. Enroscar el empalme acodado con válvula de purga de ai-
re (5) integrada al tubo de empalme de agua caliente (tubo su-
perior) y el empalme acodado sin válvula de purga de aire (6)
al tubo de empalme de agua fría (tubo inferior).
Deslizar la tuerca (10), el anillo de apriete (11) y el anillo tóri-
co (12). Poner la enroscadura en el tubo de empalme y apretar
la tuerca (10).

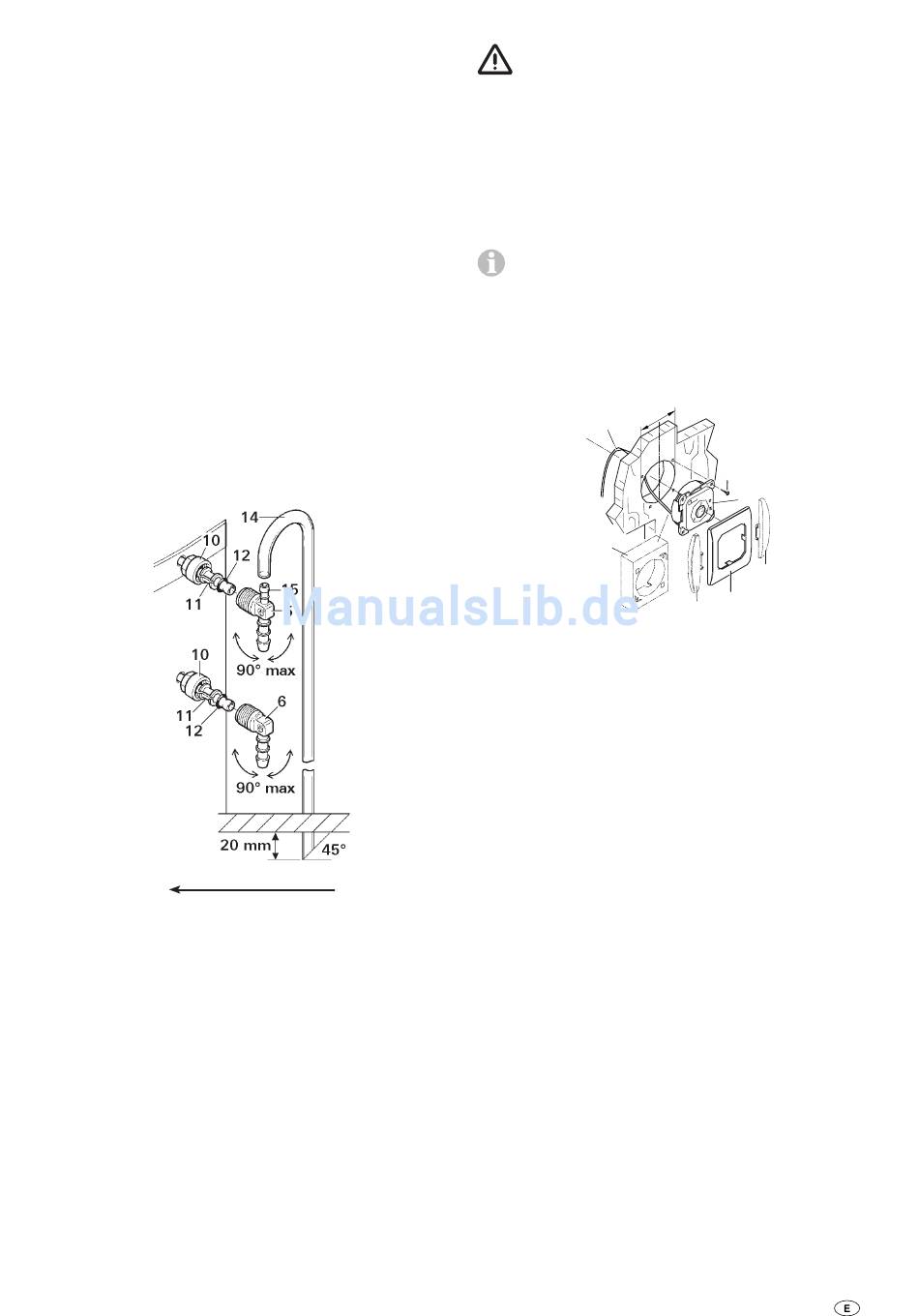

Deslizar la manguera de purga de aire externa Ø 11 mm (14)
sobre la boquilla para manguera de la válvula de purga de
aire (15) y tenderla hacia afuera, prestando atención de que el
radio del arco formado no pase de menos 40 mm.
Sentido de marcha
Cortar la manguera de purga de aire aprox. 20 mm debajo del
suelo del vehículo, 45° oblícua al sentido de marcha.
3. Fig. A + B
Confeccionar la conexión de manguera (16) para la alimenta-
ción de agua fría entre la válvula de seguridad/vaciado (7) y el
empalme acodado (6 – tubo inferior) en el calentador de agua.
4. Tender la tubería de agua caliente (17) del empalme acoda-
do con válvula de purga de aire integrada (5 – tubo superior)
hacia los puntos de consumo de agua caliente.
Montaje de la unidad de mandos
Al utilizar unidad de mando específicos del vehículo
o del fabricante, la conexión eléctrica debe realizarse
conforme a las descripciones de interfaces Truma. Cada mo-
dificación de las piezas correspondientes de Truma anula la
garantía, así como los derechos de reclamación. El montador
(fabricante) es responsable de las instrucciones para el uso
del usuario, así como de la rotulación de los elementos de
mando.
Al elegir el lugar tenga en cuenta que el panel de mando (20)
no debe quedar expuesto a la radiación directa del calor. La
longitud del cable de conexión es de 2,5 m.
Si no es posible un montaje empotrado, Truma suministra
opcionalmente un marco sobre revoque (18 – Nº de art.
40000-52600) como accesorio.
Taladrar un agujero de Ø 55 mm. Pasar el cable (19) hacia
atrás y fijar la sección de mandos (20) con 4 tornillos (21).
Calar a continuación el marco cobertor (22) y colocar el
cable (19) al calentador.
