Elektroboiler (Calentador eléctrico)
A
24
20
5
1
6
2
16

Instrucciones de montaje

El montaje y reparación del aparato debe ser llevado a
cabo exclusivamente por un especialista cualificado.
¡Leer cuidadosamente y observar las instrucciones de uso
antes de comenzar con el montaje!
El año de la primera puesta en marcha debe marcarse
con una cruz en la placa identificadora.
Elección del lugar de montaje
Elegir el lugar de montaje (no en el espacio de montaje detrás
de la calefacción) de tal manera que las tuberías de agua
caliente se puedan montar lo más corto posible. El calentador
de agua debe ser bien accesible en cualquier momento para
los trabajos de servicio, así como permitir su fácil desmontaje
y montaje.
Atornillar el calentador de agua con los tornillos B 5,5 x 70 y
arandelas (1) suministrados sobre base adecuada (placa de
madera laminada, listones de madera laminados o base de
metal), de forma segura en el fondo del vehículo. Para reforzar
el revestimiento aislante se deben utilizar siempre los mangui-
tos soporte (2) que van premontados de fábrica.
Conexión del agua
Para el funcionamiento del calentador de agua podrán utili-
zarse todas las bombas de presión y sumergibles de hasta
2,8 bares, asimismo todos los grupos mixtos con o sin
interruptor eléctrico.

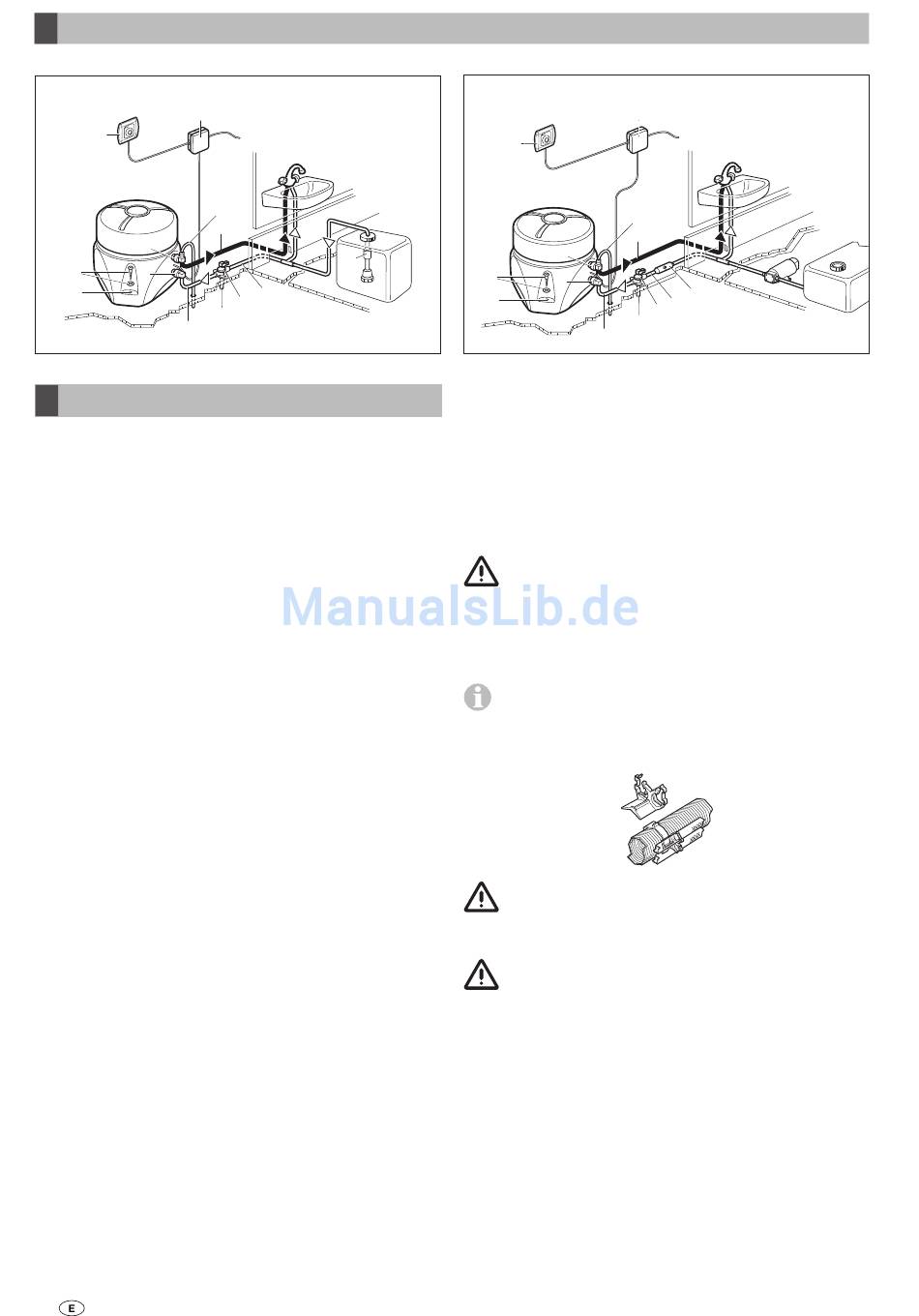

Fig. A
Al utilizar bombas sumergibles debe montarse una válvula de
retención (3 – no incluida en el volumen de suministro) entre
la bomba y la primera derivación (la flecha indica el sentido de
flujo).
Fig. B
Al utilizar bombas de presión con histéresis de conexión más
elevada, el agua caliente puede fluir de regreso al grifo de
agua fría. Para evitar la corriente inversa recomendamos ins-
talar una válvula de retención entre la salida al grifo de agua
caliente y la válvula de escape (4 – no incluida en el volumen
de suministro).
Para la conexión al calentador de agua y la válvula de segu-
ridad y purga deben utilizarse tubos flexibles resistentes a la
presión (hasta 3,5 bar) y resistentes al agua caliente con un
diámetro interior de 10 mm.
20
14
17
3
9
7
8
B
24
20
14
17
5
1
6
2
8
16
Para el tendido de tuberías rígidas (p.ej. sistema John Guest),
Truma ofrece como accesorios las conexiones de agua (5 + 6),
la válvula de seguridad y purga (7), así como una válvula de
retención (3 + 4) con conexión interior Ø 12 mm.
Si se conecta a una línea de suministro central de agua (toma
de tierra o de ciudad) o con bombas potentes, entonces de-
berá utilizarse un reductor de presión que evite que puedan
aparecer presiones en el calentador de agua superiores a
2,8 bares.
Tender las mangueras de agua en lo posible cortas y
libres de dobladuras. ¡Todas las conexiones de mangue-
ra deberán asegurarse con abrazaderas de manguera (también
el agua fría)! Con el calentamiento del agua y su dilatación
correspondiente parecen presiones de hasta 3,5 bares hasta
que se dispare la válvula de seguridad (también con bombas
sumergibles).
Para fijar los tubos flexibles en la pared o el suelo reco-
mendamos utilizar tubos flexibles (Nº de art. 40712-01).
Si hay montada una calefacción de gas, entonces podrán ten-
derse las mangueras de agua con los clips de manguera sobre
los tubos de aire caliente protegidas contra heladas.
Para garantizar un vaciado total del contenido de agua
en el calentador se deberá utilizar siempre el empalme
acodado con válvula de purga adjuntado (5) en el empalme de
agua caliente.
¡Tienda todas las tuberías de agua con caída hacia
la válvula de seguridad/vaciado! ¡Sin derechos de
garantía en el caso de daños producidos por heladas!
4
