Installazione della valvola di sicurezza/scarico
Figura A + B
Montare la valvola di sicurezza/scarico (7) in una posizione
ben accessibile in prossimità del boiler. Praticare un foro di
Ø 18 mm e far passare il bocchettone di scarico con il fles-
sibile (8). Fissare la valvola di sicurezza/scarico con due viti.
Effettuare il drenaggio dell'acqua direttamente all'esterno
(eventualmente montare la protezione antispruzzo).
Posizionamento delle tubature dell'acqua
1. Figura A + B
Collegare la presa dell'acqua fredda (9) alla valvola di sicurezza/
scarico (7). Non occorre tenere conto delle direzioni di flusso.

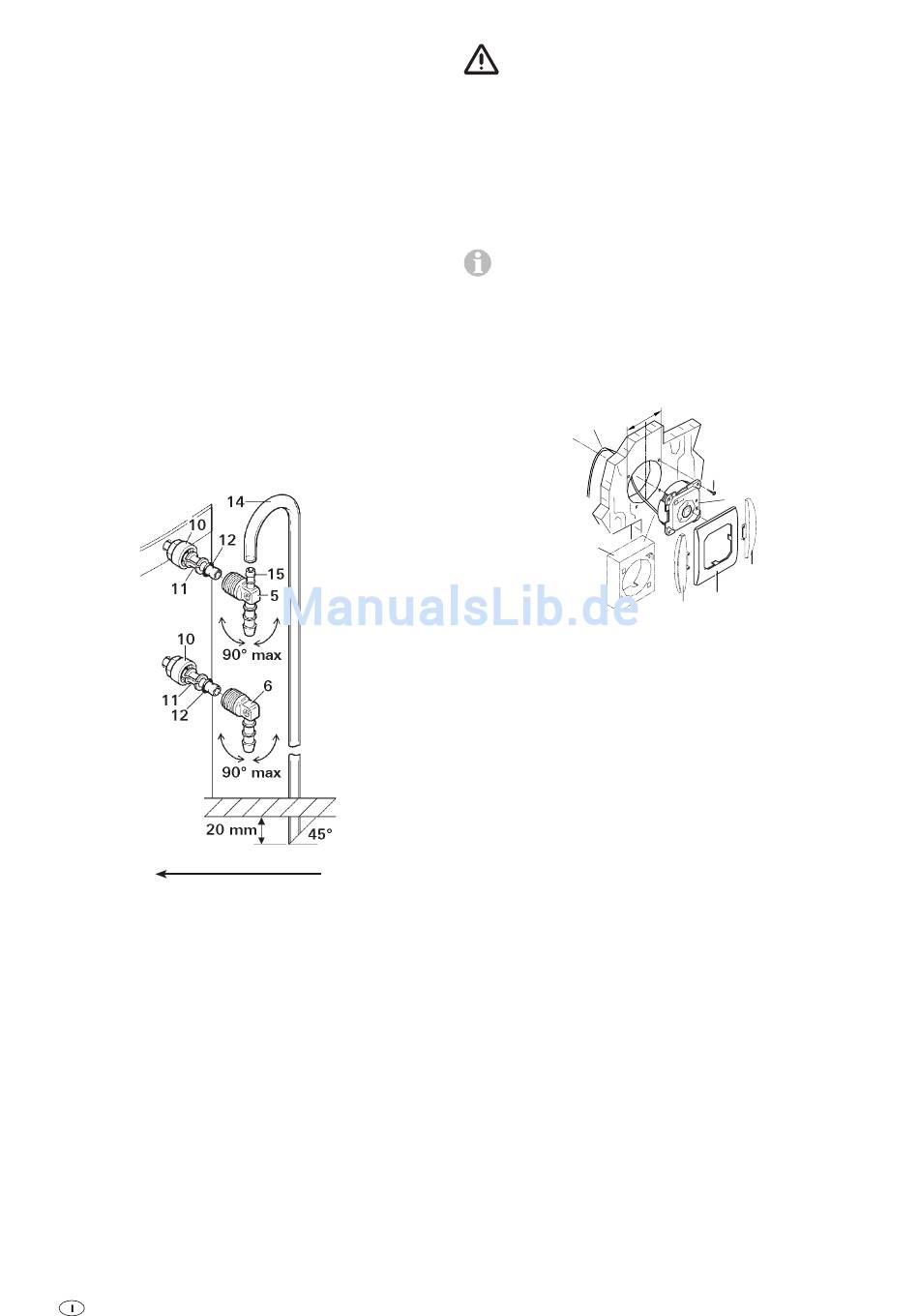

2. Avvitare il raccordo angolare con valvola di sfiato integra-
ta (5) al tubo dell'acqua calda (tubo superiore) e il raccordo
angolare senza valvola di sfiato (6) al tubo dell'acqua fredda
(tubo inferiore).
Sollevare il dado (10), l'anello elastico (11) e l'OR (12).
Congiungere il collegamento a vite ed il tubo e stringere il
dado (10).
Inserire il tubo di sfiato con Ø esterno di 11 mm (14) sul pas-
sante flessibile della valvola di sfiato (15) e posizionarlo verso
l'esterno. Assicurarsi che il raggio dell'arco non sia inferiore a
40 mm.
Senso di marcia
Tagliare il flessibile di sfiato a circa 20 mm dal pavimento del
veicolo con un'inclinazione di 45° rispetto al senso di marcia.
3. Figura A + B
Collegare la tubatura (16) per la mandata dell'acqua fredda tra
la valvola di sicurezza/scarico (7) e il raccordo angolare (6 – tubo
inferiore) del boiler.
4. Installare la tubatura dell'acqua calda (17) a partire dal
raccordo angolare con valvola di sfiato integrata (5 – tubo
superiore) fino ai rubinetti dell'acqua calda.
12
Montaggio del quadro di comando
In caso di utilizzo di quadri di comando specifici del
veicolo e/o del produttore, eseguire l'allacciamento
elettrico in base alle descrizioni dell'interfaccia Truma. Qualsia-
si modifica apportata ai relativi componenti Truma fa decadere
il diritto di garanzia e comporta l'esclusione dei diritti di
indennizzo da responsabilità civile. L'installatore (produttore)
risponde delle istruzioni d'uso per l'utilizzatore così come della
stampa dei quadri di comando!
Per la scelta del posto, fare attenzione affinché il dispositivo di
comando (20) non venga esposto a fonti di calore dirette. La
lunghezza del cavo di raccordo è di 2,5 m.
Se non può essere montato incassato, Truma fornisce su
richiesta un telaio per montaggio sopra intonaco come
accessorio (18 – n° art. 40000-52600).
Praticare un foro con Ø 55 mm. Portare il cavo (19) verso la
parte posteriore e fissare il quadro di comando (20) con
4 viti (21). Quindi inserire il telaio di copertura (22) e posare il
cavo (19) portandolo fino a boiler.
5 5
19
Ø
18
Come finitura estetica per le cornici (22), Truma fornisce
elementi laterali (23) in 8 colori diversi. Rivolgersi al proprio
rivenditore.
