Montering af sikkerheds-/aftaningsventilen
Figur A + B
Sikkerheds-/aftapningsventilen (7) monteres på et let tilgæn-
geligt sted i nærheden af vandvarmeren. Der bores et hul
Ø 18 mm, og tømningsstudsen med slange (8) stikkes igen-
nem. Sikkerheds-/aftapningsventilen fastgøres med 2 skruer.
Lænsning foretages direkte udadtil (eventuelt må der anbrin-
ges stænkebeskyttelse).
Anbringelse af vandledningerne
1. Figur A + B
Koldtvandstilløbet (9) tilsluttes til sikkerheds-/aftapningsventi-
len (7). Der skal ikke tages hensyn til flyderetning.

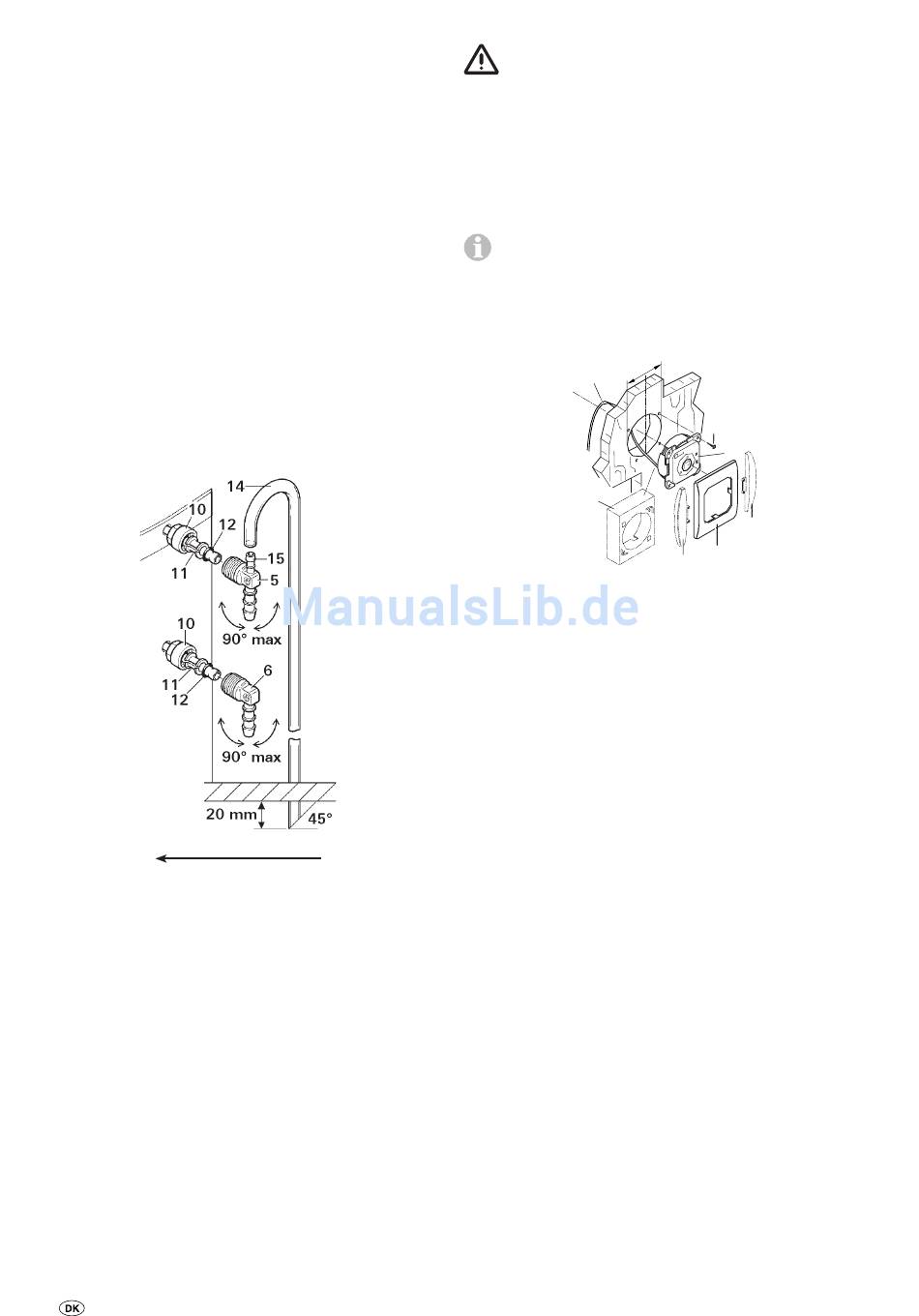

2. Vinkeltilslutning med integreret udluftningsventil (5) skrues
fast på tilslutningsrøret for varmt vand (øverste rør) og vinkel-
tilslutning uden udluftningsventil (6) skrues fast på tilslutnings-
røret for koldt vand (nederste rør).
Møtrik (10), spændering (11) og O-ring (12) skubbes på.
Tilslutningsforskruning og tilslutningsrør sættes sammen og
fastspændes med møtrik (10).
Udluftningsslange udvendigt mål Ø 11 mm (14) skubbes op
på udluftningsventilens (15) slangetylle og trækkes udvendigt.
Herved må buens radius ikke være mindre 40 mm.
Kørselsretning
Udluftningsslangen skæres af ca. 20 mm under køretøjets
bund 45° skråt i forhold til kørselsretningen.
3. Figur A + B
Der etableres en slangeforbindelse (16) for koldtvandstilløb
mellem sikkerheds-/aftapningsventilen (7) og vinkeltilslutnin-
gen (6 – nederste rør) ved vandvarmeren.
4. Varmtvandsledningen (17) lægges fra vinkeltilslutnin-
gen med integreret udluftningsdel (5 – øverste rør) til
varmtvandsaftapningsstederne.
18

Montering af betjeningsdelen

Ved anvendelse af køretøjs- eller producentspecifikke
betje ningsdele skal den elektriske tilslutning ske iht.
Truma grænsefladebeskrivelserne. Hvis der foretages ændrin-
ger på tilhørende Truma-dele, bortfalder garantien, og produ-
centen påtager sig intet ansvar. Montøren (producenten) er
ansvarlig for at der medfølger en brugsanvisning til forbruge-
ren samt for mærkning af betjeningsdelene!
Vær ved placeringen opmærksom på, at betjeningsdelen (20)
ikke må udsættes for direkte varme stråling. Tilslutningskablet
er 2,5 m langt.
Hvis indbygning ikke er mulig, kan Truma tilbyde en
ramme (18 – art.-nr. 40000-52600) som tilbehør.
Bor et hul Ø 55 mm. Kablet (19) føres gennem hullet bagfra
og betjeningsdelen (20) fastgøres med 4 skruer (21). Derefter
sættes rammen (22) på og kablet (19) føres hen til vandwarmer.
5 5
19
Ø
18
Som afslutning til rammerne (22) kan Truma tilbyde sidede-
le (23) i 8 forskellige farver. Spørg din forhandler. Spørg Deres
forhandler.
m
m
21
20
23
22
23
