Istruzione di montaggio
L'installazione e le riparazioni dell'apparecchio possono
essere effettuate esclusivamente da personale specializ-
zato. Prima di iniziare i lavori leggere e seguire attentamente
le istruzioni di montaggio!
L'anno della prima messa in esercizio deve essere
contrassegnato con una croce sulla targa dati.
Scelta del posto e montaggio
Scegliere un punto di installazione (evitare l'installazione
dietro al riscaldamento) che consenta di ridurre al minimo
la lunghezza dei tubi per l'acqua calda. Il boiler deve essere
facilmente accessibile in qualsiasi momento per interventi di
assistenza e agevoli operazioni di smontaggio e rimontaggio.
Avvitare saldamente il boiler al pianale con le viti B 5,5 x 70
e le rondelle (1) in dotazione su un fondo adatto (lastra di
compensato, listelli di legno laminati o fondo in metallo). Per
rinforzare lo strato isolante, utilizzare sempre le boccole di
sostegno (2) premontate in fabbrica.

Allacciamento idrico

Per l'impiego del boiler è consentito l'utilizzo di qualsiasi pom-
pa a pressostato e ad immersione fino a 2,8 bar. Sono inoltre
utilizzabili batterie miste con o senza interruttore elettrico.

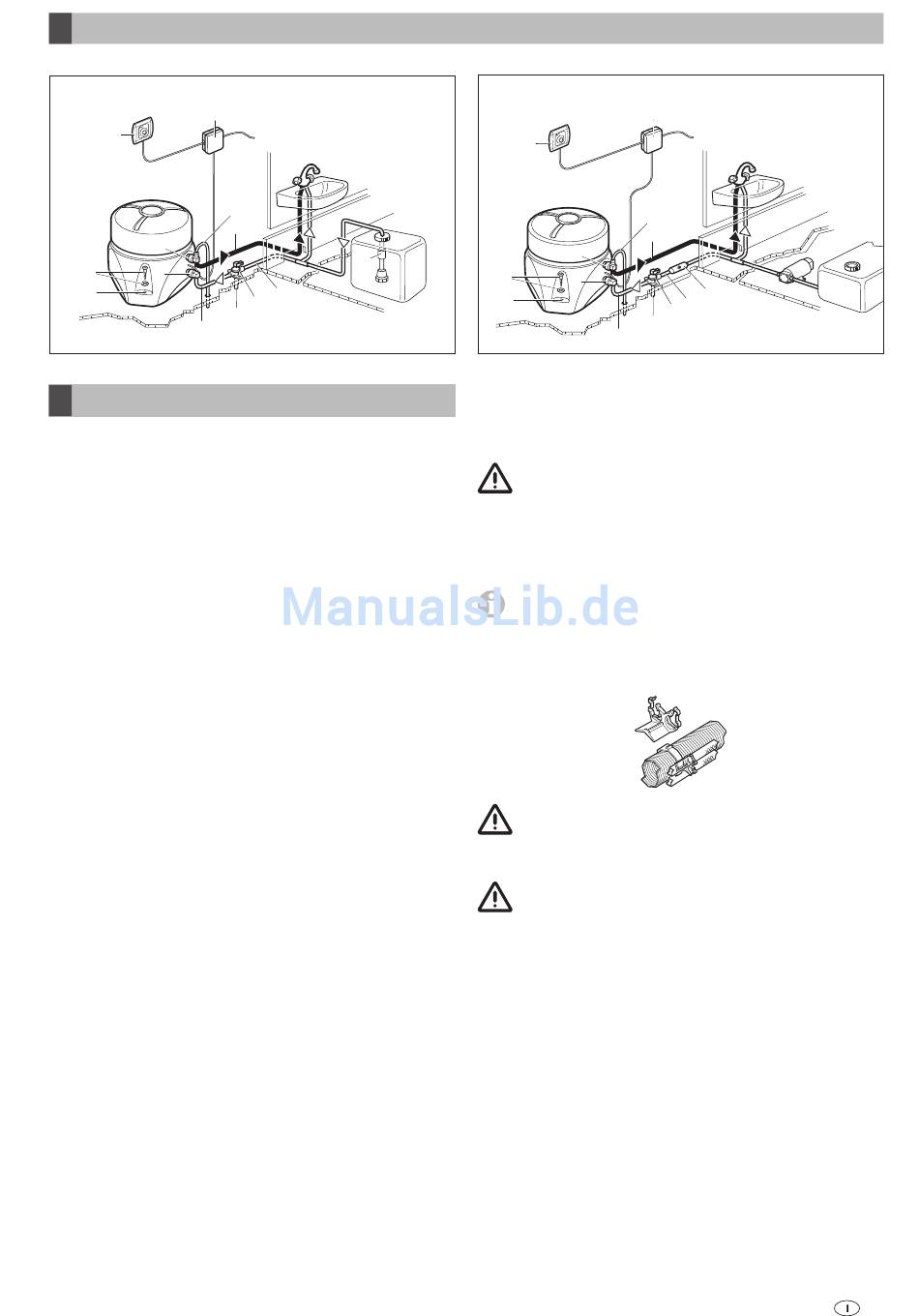

Figura A
In caso di utilizzo di pompe sommerse deve essere montata
una valvola antiritorno (3 – non fornita) tra la pompa e la prima
derivazione (la freccia indica direzione di scorrimento).
Figura B
In caso di utilizzo di pompe prementi con elevata isteresi di
commutazione l'acqua calda può rifluire attraverso il rubinetto
dell'acqua fredda. Come dispositivo antiriflusso si consiglia di
installare una valvola antiritorno tra l'uscita al rubinetto dell'ac-
qua calda e la valvola di scarico (4 – non fornita).
Per il collegamento al boiler e alla valvola di scarico/di sicurez-
za utilizzare tubi flessibili resistenti a pressione (fino a 3,5 bar)
e alle alte temperature dell'acqua aventi diametro interno di
10 mm.
Per la posa di tubi rigidi (ad es. sistema John Guest), Truma
offre come accessorio i raccordi per l'acqua (5 + 6), la valvola
di scarico/di sicurezza (7) e una valvola antiritorno (3 + 4) con
raccordo interno di Ø 12 mm.
14
17
3
9
7
8
B
24
20
14
17
5
1
6
2
8
16
Per il collegamento alla rete centrale di distribuzione dell'ac-
qua (in zona rurale o urbana) o in caso di pompe più potenti,
occorre installare un limitatore di pressione che impedisca alla
pressione all'interno del boiler di superare i 2,8 bar.
Installare le tubazioni flessibili dell'acqua per tratti brevi
e senza flessioni. Fissare tutti i collegamenti (anche
dell'acqua fredda) con fascette per tubi flessibili! Con il riscal-
damento dell'acqua e la conseguente dilatazione, la pressione
all'interno della valvola di sicurezza/scarico può raggiungere
i 3,5 bar fino all'inserimento della valvola di sicurezza (anche
con pompe ad immersione).
Per il fissaggio dei tubi flessibili sulla parete o sul pavi-
mento, consigliamo l'utilizzo di clip di fissaggio (n° art.
40712-01). Se è installata una stufa a gas, i flessibili dell'acqua
possono essere sistemati mediante i fermagli sopra i tubi
di distribuzione dell'aria calda della stufa, assicurando così
un'efficace protezione contro il gelo.
Per assicurare il perfetto svuotamento del boiler si rac-
comanda di utilizzare sempre il raccordo angolare con
valvola di sfiato incorporata (5) per eseguire l'allacciamento
all'acqua calda!
Installare tutte le tubazioni dell'acqua in discesa verso la
valvola di sicurezza/scarico! La garanzia non copre i
guasti causati dal gelo!
