Branchement électrique 230 V
Le branchement électrique ne doit être effectué que
par un spécialiste (en Allemagne selon VDE 0100,
partie 721 ou prIEC 60364-7-721) Les instructions reproduites
ci-après sont des informations supplémentaires destinées au
spécialiste chargé du branchement et non une invitation à
l'adresse des électriciens amateurs de réaliser le branchement
eux mêmes !
La liaison au réseau s'effectue à l'aide d'un câble 3 x 1,5 mm
(p. ex. conduite souple HO5VV-F) au niveau d'une boîte de dis-
tribution (fig. A + B : 24 – non comprise dans la livraison). Un
câble de raccordement avec fiche secteur n'est pas autorisé.
Veiller impérativement à un branchement soigné en respec-
tant les couleurs !
Pour les travaux de maintenance et de réparation, il faut pré-
voir côté réseau un dispositif sectionneur omnipolaire avec un
écartement des con tacts d'au moins 3,5 mm.

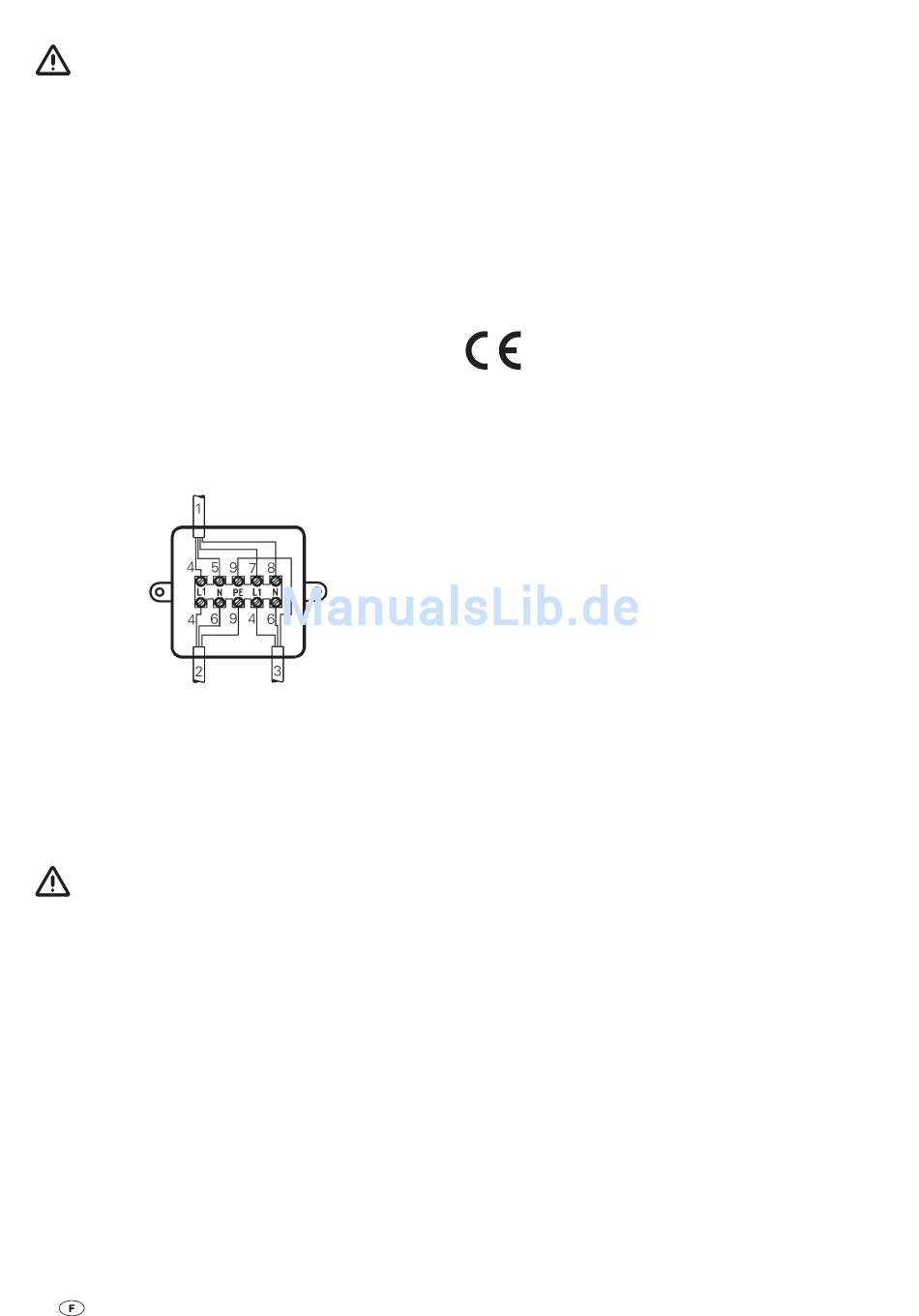

Fig. A + B
Poser la boîte de distribution (24) à proximité de l'appareil
(sur le plancher du véhicule ou sur la paroi – longueur de
câble 110 cm).
Connectez le câble de la pièce de commande, l'alimentation
230 V et le câble de chauffage conformément au plan de
raccordement.
1 = Pièce de commande
2 = Câble d'amenée 3 x 1,5 mm
3 = Thermoplongeur
4 = marron
5 = vert
6 = bleu
7 = jaune
8 = blanc
9 = jaune/vert
Tous les câbles doivent être fixés avec des colliers de
serrage.
10
2
Contrôle du fonctionnement
Après le montage, vérifier l'étanchéité des raccords d'eau
ainsi que toutes les fonctions conformément aux instructions
d'utilisation.
S'assurer enfin que toute la contenance en eau (14 litres)
s'écoule entièrement lors de l'opération de purge.
Nous déclinons toute garantie pour dommages par gel.
2

Remarques d'avertissement

L'autocollant jaune joint à l'appareil et portant les remarques
d'avertissement doit être apposé dans le véhicule par l'instal-
lateur ou par le détenteur en un endroit bien visible de chaque
utilisateur (par ex. sur la porte de la penderie). Si nécessaire,
réclamer l'autocollant auprès de Truma.
Sous réserve de modifications techniques.
