Inbouwhandleiding; Wateraansluiting - Truma Elektroboiler Einbauanweisungen

Elektroboiler
A
24
20
5
1
6
2
16

Inbouwhandleiding

Inbouw en reparatie van het apparaat mogen alleen
door een vakbekwaam monteur worden uitgevoerd.
Voor begin van de werkzaam heden moet eerst deze inbouw-
handleiding zorgvuldig worden doorgenomen!
Het jaar van de eerste ingebruikname moet op de
typeplaat worden aangekruist.
Plaatskeuze en montage
Montageplaats (niet in de montageruimte achter de verwar-
ming) zodanig kiezen, dat de warmwaterleidingen zo kort
mogelijk gelegd kunnen worden. De boiler moet voor service-
werkzaamheden te allen tijde goed toegankelijk zijn en gemak-
kelijk gedemonteerd en gemonteerd kunnen worden.
Boiler met de meegeleverde schroeven B 5,5 x 70 en onder-
legplaatjes (1) op geschikte ondergrond (multiplexplaat, gela-
mineerde houten lijsten of metalen bodem) stevig op voertuig-
bodem vastschroeven. Voor versteviging van de isolatiemantel
moeten de af fabriek voorgemonteerde steunhulzen (2) altijd
gebruikt worden.

Wateraansluiting

Voor het bedrijf van de boiler kunnen alle druk- en dompel-
pompen tot en met 2,8 bar worden gebruikt, evenzo alle
mengkranen met of zonder elektrische schakelaar.

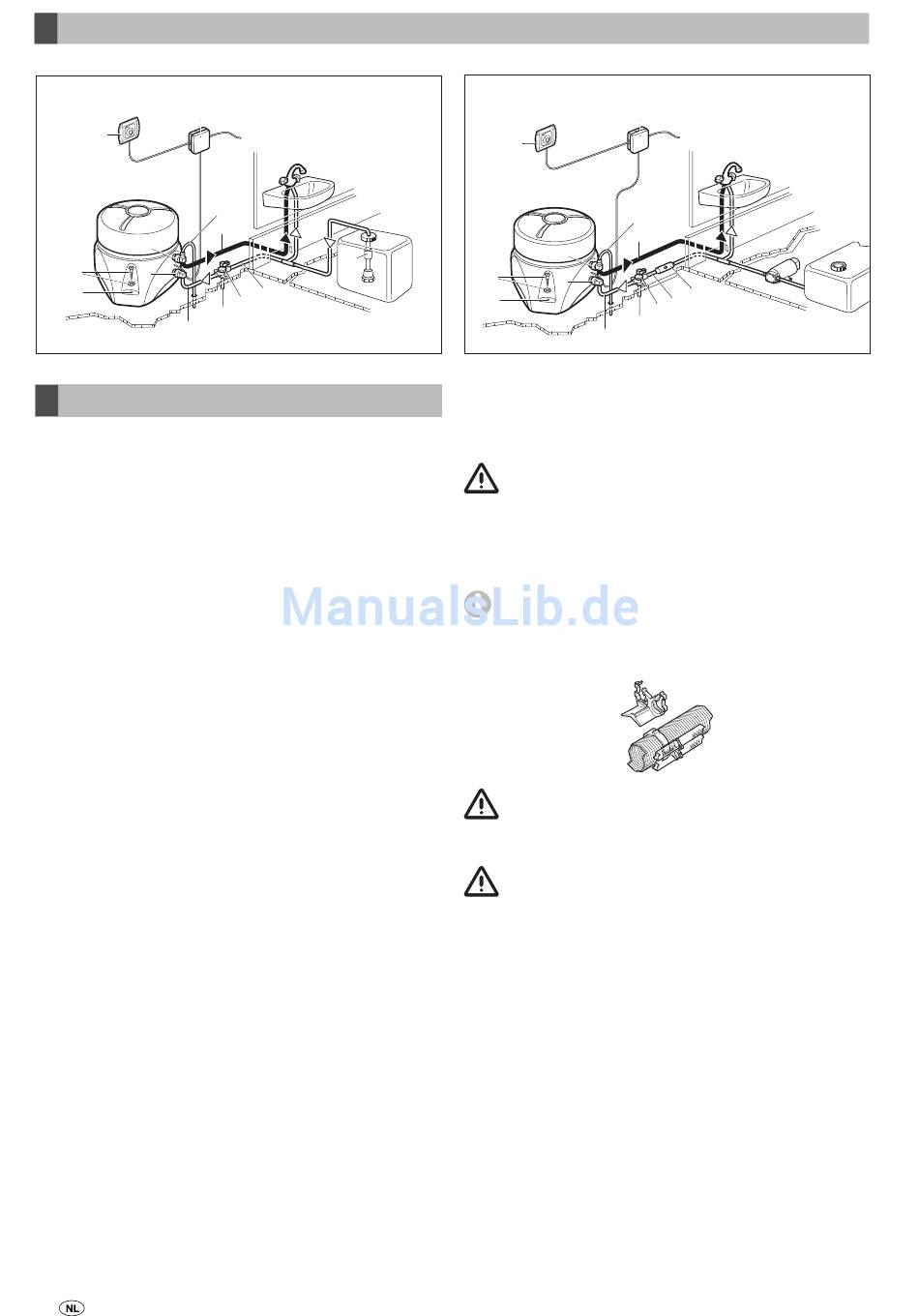

Afb. A
Bij gebruik van dompelpompen moet een terugslagklep
(3 – niet tot de levering behorend) tussen pomp en de eerste
aftakken worden gemonteerd (pijl wijst in stromingsrichting).
Afb. B
Bij gebruik van drukpompen met grote schakelhysterese kan
heetwater via de koudwaterkraan terugstromen. Als terug-
stroomverhindering adviseren wij tussen de afgang naar de
warmwaterkraan en het aftapklep een terugslagklep (4 – niet
tot de levering behorend) te monteren.
Voor de aansluiting op boiler en veiligheids-/aftapklep moeten
drukvaste (tot 3,5 bar) en warmwaterbestendige slangen met
een binnendoorsnede van 10 mm worden gebruikt.
Voor het leggen van niet-flexibele buizen (b.v. John Guest
System) biedt Truma als toebehoren de wateraansluitingen
(5 + 6), de veiligheids-/aftapklep (7) en een terugslagklep
(3 + 4) met binnenaansluit Ø 12 mm aan.
14
14
17
3
9
7
8
B
24
20
14
17
5
1
6
2
8
16
Bij aansluiting aan een centrale watervoorziening (land- resp.
cityaansluiting) of bij sterkere pompen moet een drukverlager
worden ingezet, die voorkomt, dat hogere drukken dan 2,8 bar
in de boiler kunnen optreden.
Breng de waterslangen zo kort en knikvrij als mogelijk
aan. Alle slangverbindingen dienen met slangklemmen
te worden beveiligd (ook koudwater)! Door de verwarming
van het water en de daaruit voortvloeiende uitzetting kunnen
er tot het reageren van de overdrukbeveiliging in het vei-
ligheids-/aftapventiel drukken tot 3,5 bar optreden (ook bij
dompelpompen).
Voor bevestiging van de slangen op wand of bodem
adviseren wij slangclips (art.-nr. 40712-01). Indien er
een gasverwarming is ingebouwd, kunnen de waterslangen
met de slangclips vorstvrij op de warme-lucht-buizen worden
aangebracht.
Om een gehele lediging van de waterinhoud te waar-
borgen, moet de ingesloten hoekaansluiting met de
verluch tings klep (5) aan de warmwater-aansluiting worden
toegepast!
Breng alle waterleidingen vallend in richting veiligheids-/
aftapventiel aan! Geen aanspraak op garantie in
geval van vorstschade!
4
9
7
