Elektroboiler (Elektrisk vandvarmer)
A
24
20
5
1
6
2
16
Monterings anvisning
Montering og reparationer må udelukkende udføres af
en fagmand. Før arbejdet påbegyndes, bør monteringsanvis-
ningen læses omhyggeligt og derefter efterkommes nøje!
Året for første idrifttagning skal afkrydses på typeskiltet.
Valg af placering og montering
Vælg monteringsstedet (ikke i monteringsrummet bag varme-
anlægget), så varmtvandsledningerne bliver så korte som mu-
ligt. Vandvarmeren skal være let tilgængelig i forbindelse med
servicearbejder samt være hurtig at montere og afmontere.
Vandvarmeren skal fastgøres omhyggeligt på et egnet under-
lag (krydsfiner, laminerede trælister eller metalplader) på kø-
retøjets gulv vha. de leverede skruer B 5,5 x 70 og skiver (1).
Benyt altid støttetyllerne (2) der er formonterede fra fabrikken
til forstærkning af isoleringskappen.
Vandtilslutning
I forbindelse med drift af vandvarmeren er det muligt at an-
vende alle tryk- og dykpumper op til 2,8 bar, endvidere alle
blandingsbatterier med eller uden elektrisk afbryder.

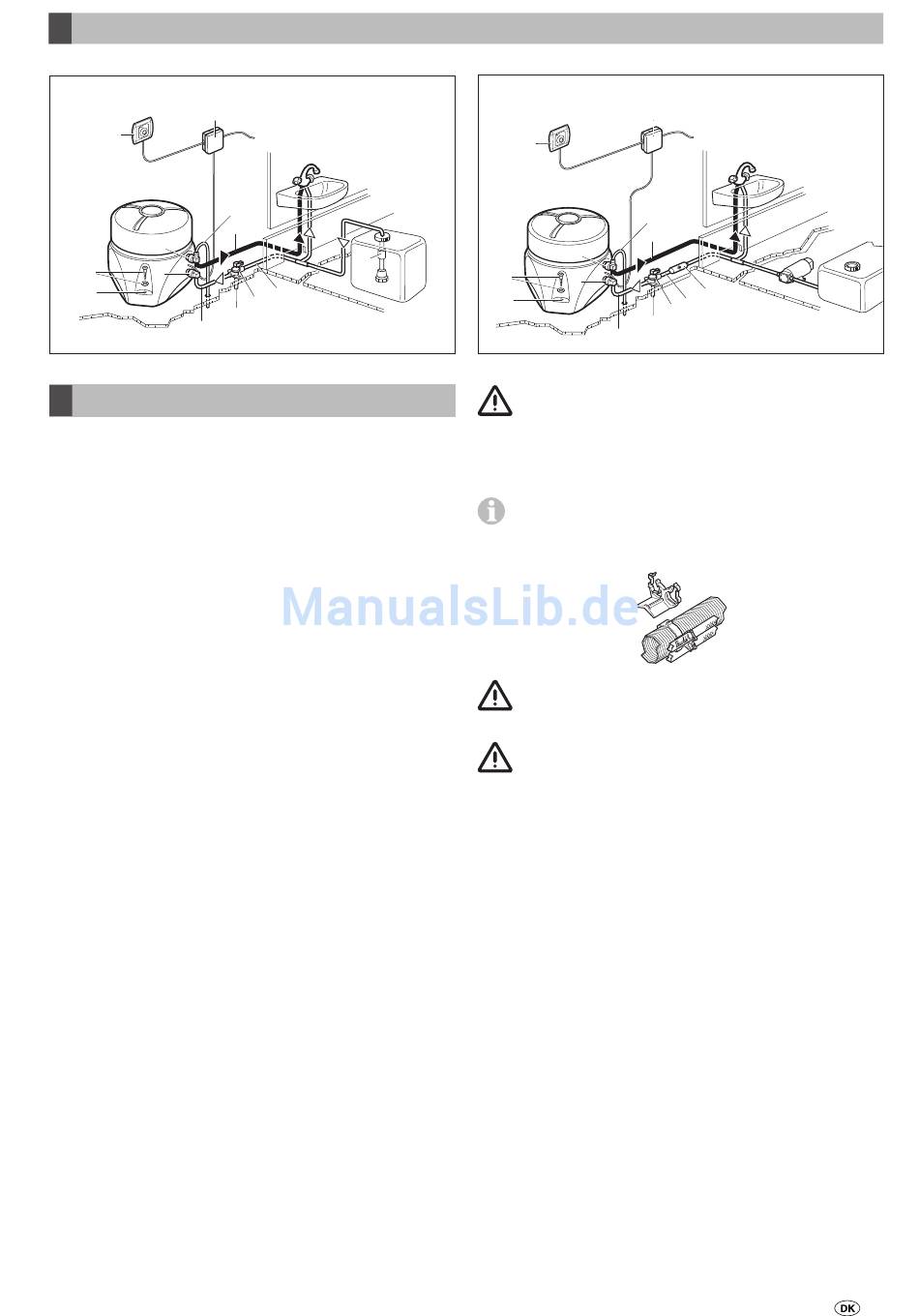

Figur A
Ved anvendelse af plungerpumper skal der monteres en kon-
traventil (3 – ikke i leveringen) mellem pumpen og den første
forgrening (pilen angiver strømretningen).
Figur B
Ved anvendelse af trykpumper med stor koblingshysterese
kan der strømme varmt vand tilbage via koldtvandshanen.
For at hindre tilbagestrømning anbefaler vi montering af en
kontraventil (4 – ikke i leveringen) mellem varmtvandshanens
udgang og aftapningsventilen.
Brug trykbestandige (op til 3,5 bar) og varmtvandsbestandige
slanger med en indvendig diameter på 10 mm til tilslutning på
vandvarmer og sikkerheds-/aftapningsventil.
Til rørlægning med rør (ikke slanger) (f.eks. John Guest-systemet)
tilbyder Truma vandtilslutningerne (5 + 6), sikkerheds-/aftap-
ningsventilen (7) og kontraventilen (3 + 4) med indvendig
tilslutning Ø 12 mm som tilbehør.
Ved tilkobling til en central vandforsyning (land- eller bytilslut-
ning) eller ved anvendelse af stærkere pumper skal der ind-
sættes en anordning til trykreduktion, som forhindrer, at der
opstår højere tryk end 2,8 bar i vandvarmeren.
14
17
3
9
7
8
B
24
20
14
17
5
1
6
2
8
16
Vandslanger skal lægges således, at de er korte og uden
knæk. Alle slangeforbindelser skal sikres med spænde-
bånd til slanger (også koldtvandsslanger)! Ved opvarming af
vandet og den deraf følgende udvidelse kan der i sikkerheds-
/aftapningsventilen forekomme tryk på op til 3,5 bar, indtil
overtrykssikringen aktiveres.
Vi anbefaler slangeclips (art.-nr. 40712-01) til fastgørelse
af slangerne på væg og gulv. Såfremt der er monteret et
gasfyr, kan vandslangerne for at sikre disse mod frost, place-
res på varmluftrørene ved hjælp af slangeclips.
For at garantere, at vandvarmeren tømmes helt for vand,
skal man altid benytte den vedlagte vinkeltilslutning med
integreret udluftningsventil (5) ved varmtvandstilslutningen!
Samtlige vandledninger skal anbringes således, at de
hælder mod sikkerheds-/aftapningsventilen! Ved frost-
skader ingen krav i henhold til garantien!
