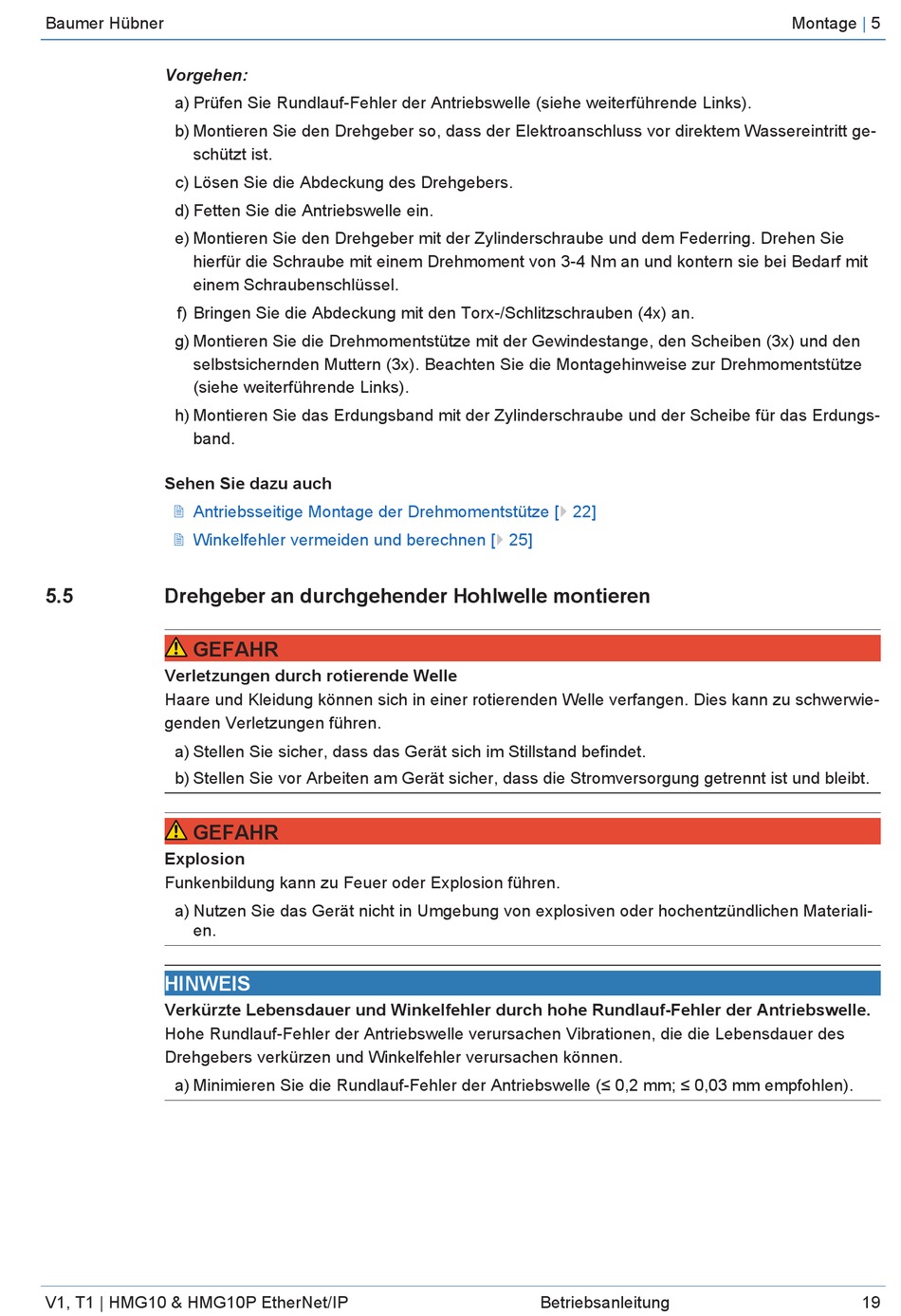

Baumer Hübner
Vorgehen:
a) Prüfen Sie Rundlauf-Fehler der Antriebswelle (siehe weiterführende Links).
b) Montieren Sie den Drehgeber so, dass der Elektroanschluss vor direktem Wassereintritt ge-
schützt ist.
c) Lösen Sie die Abdeckung des Drehgebers.
d) Fetten Sie die Antriebswelle ein.
e) Montieren Sie den Drehgeber mit der Zylinderschraube und dem Federring. Drehen Sie
hierfür die Schraube mit einem Drehmoment von 3-4 Nm an und kontern sie bei Bedarf mit
einem Schraubenschlüssel.
f) Bringen Sie die Abdeckung mit den Torx-/Schlitzschrauben (4x) an.
g) Montieren Sie die Drehmomentstütze mit der Gewindestange, den Scheiben (3x) und den
selbstsichernden Muttern (3x). Beachten Sie die Montagehinweise zur Drehmomentstütze
(siehe weiterführende Links).
h) Montieren Sie das Erdungsband mit der Zylinderschraube und der Scheibe für das Erdungs-
band.
Sehen Sie dazu auch
2 Antriebsseitige Montage der Drehmomentstütze [} 22]
2 Winkelfehler vermeiden und berechnen [} 25]
5.5

Drehgeber an durchgehender Hohlwelle montieren

GEFAHR
Verletzungen durch rotierende Welle
Haare und Kleidung können sich in einer rotierenden Welle verfangen. Dies kann zu schwerwie-
genden Verletzungen führen.
a) Stellen Sie sicher, dass das Gerät sich im Stillstand befindet.
b) Stellen Sie vor Arbeiten am Gerät sicher, dass die Stromversorgung getrennt ist und bleibt.
GEFAHR
Explosion
Funkenbildung kann zu Feuer oder Explosion führen.
a) Nutzen Sie das Gerät nicht in Umgebung von explosiven oder hochentzündlichen Materiali-
en.
HINWEIS
Verkürzte Lebensdauer und Winkelfehler durch hohe Rundlauf-Fehler der Antriebswelle.
Hohe Rundlauf-Fehler der Antriebswelle verursachen Vibrationen, die die Lebensdauer des
Drehgebers verkürzen und Winkelfehler verursachen können.
a) Minimieren Sie die Rundlauf-Fehler der Antriebswelle (≤ 0,2 mm; ≤ 0,03 mm empfohlen).
V1, T1 | HMG10 & HMG10P EtherNet/IP
Betriebsanleitung
Montage
|
5
19
