Montage
6.3.1

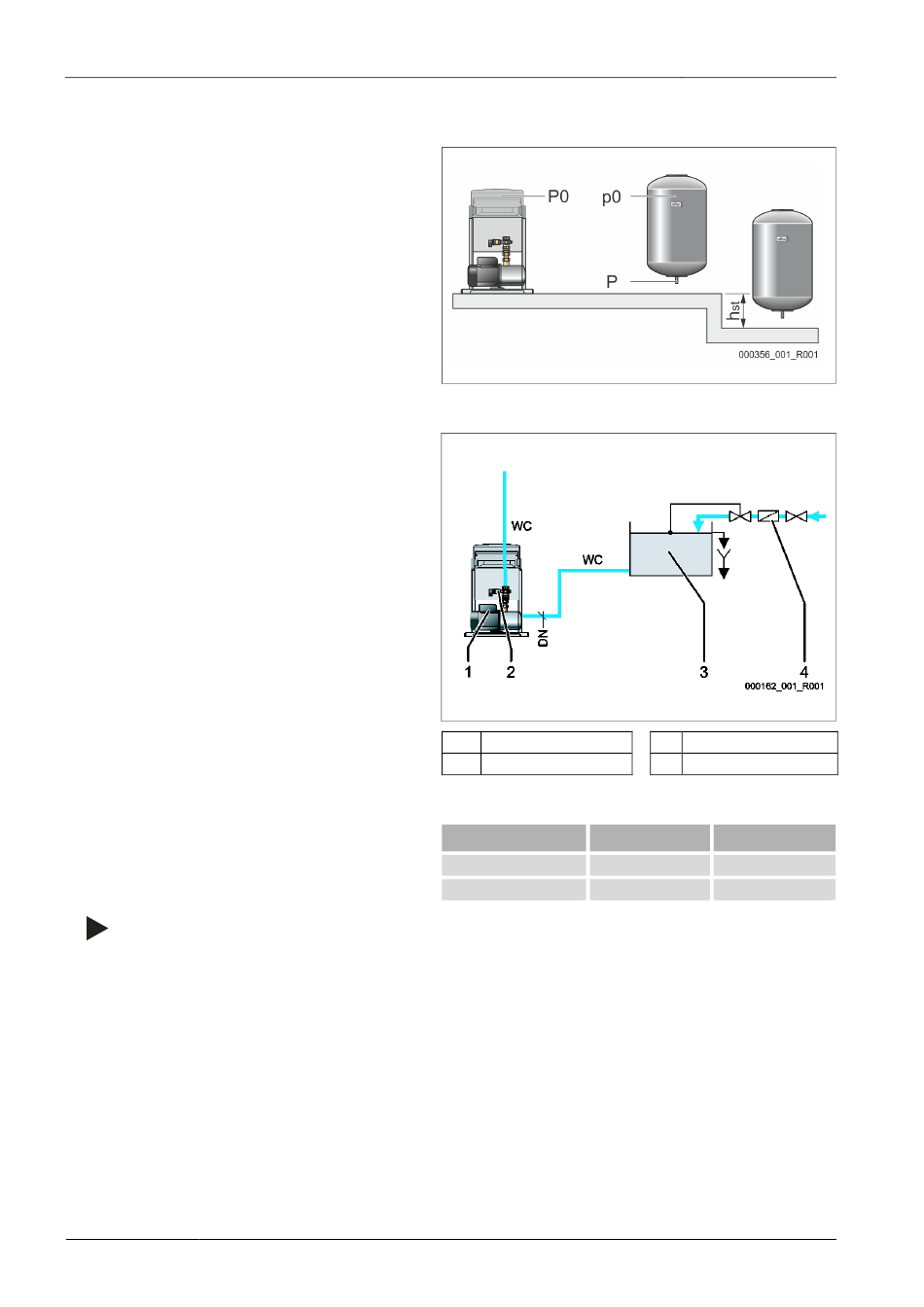

Bodenmontage
Bodenmontage
Das Gerät wird auf den Boden montiert. Die Befestigungsmittel
sind bauseits entsprechend der Beschaffenheit des Bodens und
vom Gewicht des Gerätes zu wählen.
Beachten Sie bei der Montage dass:
–
das Gerät nicht zu weit von dem Membran-
Druckausdehnungsgefäß montiert ist. Dadurch wird
sichergestellt, dass der Fülldruck über den Drucksensor
„PIS" gemessen wird.
–
die Bedienbarkeit der Armaturen gegeben ist.
–
die Zuführungsmöglichkeiten der Anschlussleitungen nicht
beeinträchtigt sind.
Montage inklusive bauseitigem Netztrennbehälter
Beachten Sie bei der Montage:
–
die Umgebungstemperaturen bis zu 45 °C.
–
die Rohrleitungslänge (siehe Tabelle).
–
dass der Anschluss Nachspeisung „WC" mindestens
100 mm oberhalb des Sauganschlusses der Pumpe „PU"
liegen muss.
–
den Mindest-Durchmesser der Saugleitung und der
Druckleitung (siehe Tabelle).
–
die Einhaltung der Norm EN 1717.
–
dass ein Nennvolumen des Netztrennbehälters von ≤ 200 l
empfohlen wird.
–
dass ein Überlauf in ausreichender Dimensionierung
gemäß dem maximalen Zulauf montiert ist.
–
dass eine Absperrarmatur in den Zulauf zum
Netztrennbehälter installiert ist.
Nennweiten der Saugleitung und Druckleitung in Abhängigkeit vom erforderlichen Nachspeisedruck
Hinweis!
Bei niveaugleicher Aufstellung kann der Mindestbetriebsdruck „P
Druckausdehnungsgefäßes „MAG" eingestellt werden, ansonsten ist eine Korrektur mit „hst" erforderlich, siehe Kapitel 7.2
"Mindestbetriebsdruck P
18 — Deutsch
Cooke Industries - Phone: +64 9 579 2185
1
2
Nachspeisedruck
Druckleitung ≤ 10 m
Saugleitung ≤ 2 m
für Steuerung ermitteln" auf Seite 26.
0
Fillcontrol Auto — 06.07.2016 - Rev. B
Email: sales@cookeindustries.co.nz
Pumpe „PU"
3
Drucksensor „PIS"
4
> 3,7 bar
DN 32
DN 32
im Kundenmenü auf den Vordruck „p
0"
Web: www.cookeindustries.co.nz
Netztrennbehälter „BT"
Schmutzfänger „ST"
≤ 3,7 bar
DN 40
DN 40
des Membran-
0"
