6.3.3
Hydraulischer Anschluss
6.3.3.1
Entgasungsleitung zur Anlage
Das Gerät benötigt zwei Entgasungsleitungen „DC" zur Anlage. Eine Entgasungsleitung für das gasreiche Wasser von der Anlage und
eine für das entgaste Wasser zurück zur Anlage. Für beide Entgasungsleitungen sind werksseitig bereits Absperrungen am Gerät
vormontiert. Der Anschluss der Entgasungsleitungen muss im Hauptvolumenstrom des Anlagensystems erfolgen.

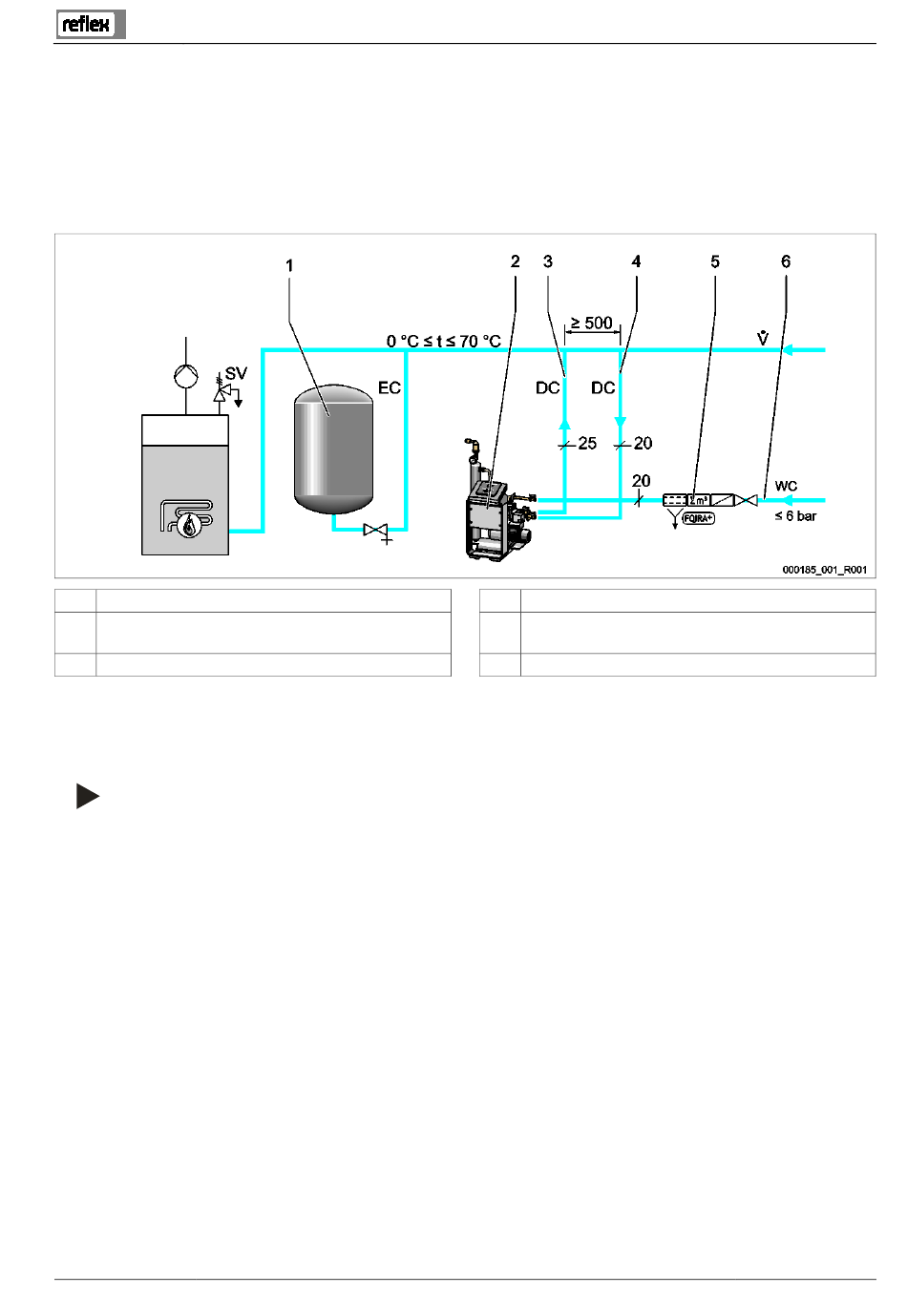

Gerät in einer Heizungsanlage, Druckhaltung mit Membran-Druckausdehnungsgefäß „MAG"
1
Druckausdehnungsgefäß
2
Gerät
3
Entgasungsleitung „DC" (entgastes Wasser)
Die Montage der Entgasungsleitungen zur Anlage erfolgt in der Nähe der Einbindung der Ausdehnungsleitung „EC". Dadurch werden
stabile Druckverhältnisse gewährleistet. Wenn das Gerät durch druckabhängiges Nachspeisen von Wasser betrieben wird, muss die
Aufstellung nahe dem Membran-Druckausdehnungsgefäßes „MAG" erfolgen. Dadurch ist die Drucküberwachung des Membran-
Druckausdehnungsgefäßes sichergestellt. In der Steuerung muss die Betriebsart „Magcontrol" gewählt werden.
Hinweis!
•
Beachten Sie bei Schaltungsvarianten mit hydraulischen Weichen und Rücklaufbeimischungen die Einbindung im
Hauptvolumenstrom „V".
–
Schaltungs- und Nachspeisevarianten, siehe Kapitel 6.4 "Schaltungs- und Nachspeisevarianten" auf Seite 24.
4
5
6
Vakuum-Sprühentgasung — 06.07.2016 - Rev. B
Entgasungsleitung „DC" (gasreiches Wasser)
Optionale Zusatzausrüstung siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 14
Nachspeiseleitung „WC"
Montage
