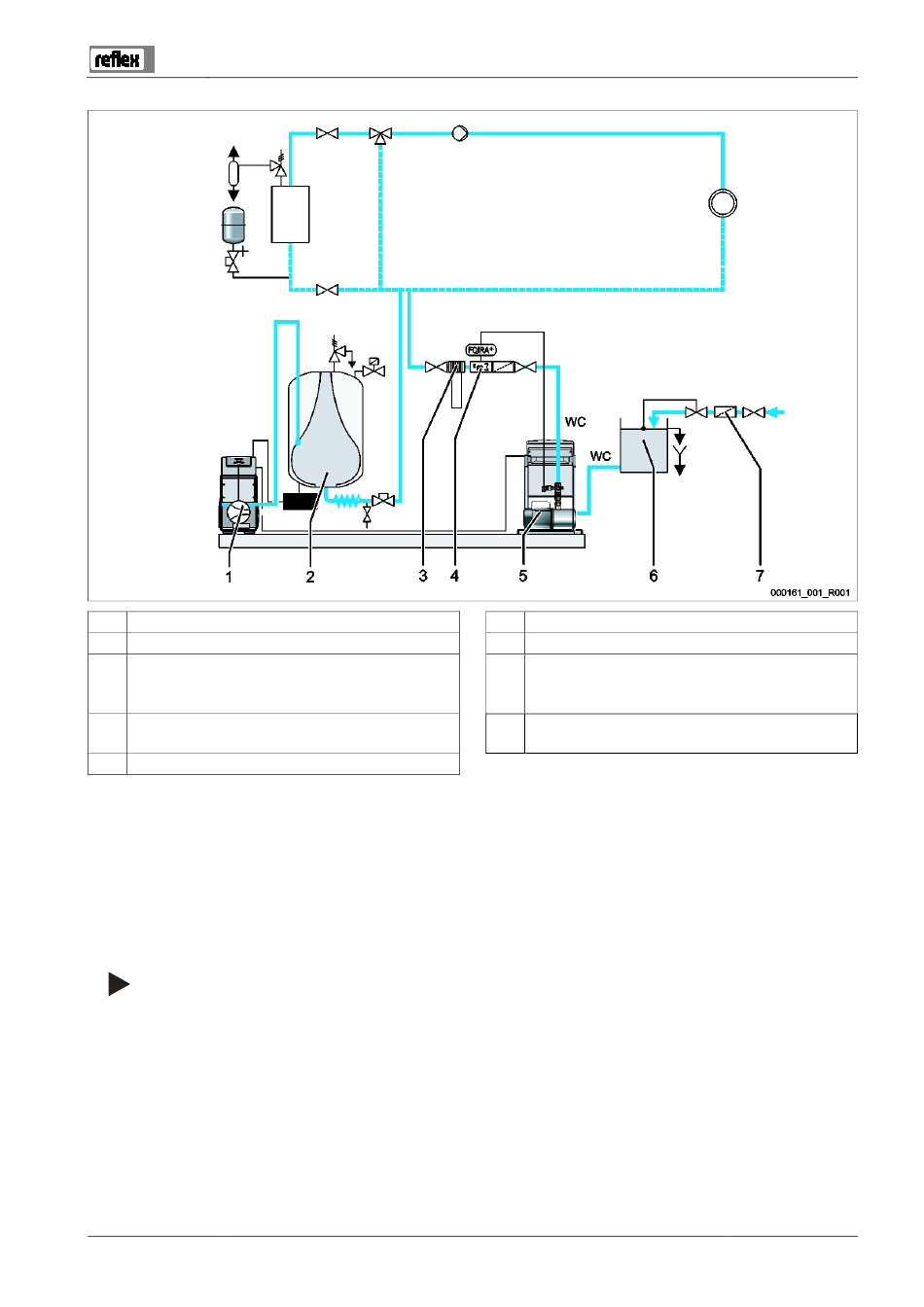

Beispielhafte Darstellung der niveauabhängigen Nachspeisung von Wasser in einem Anlagensystem mit einer Druckhaltestation.
1
Steuereinheit mit Kompressor zur Druckhaltung
2
Ausdehungsgefäß für die Druckhaltung
3
Enthärtungsanlage „Fillsoft",
optionale Zusatzausrüstung
4
Kontaktwasserzähler, optionale Zusatzausrüstung
5
Pumpe „PU"
Eine Druckhaltestation besitzt eine Überwachung des Füllstandes im Ausdehnungsgefäß. Wird der Mindestfüllstand im
Ausdehnungsgefäß unterschritten, wird ein Signal von der Druckhaltestation an die Steuerung des Gerätes ausgelöst. Die Steuerung
schaltet die Pumpe ein. Frischwasser aus dem Netztrennbehälter wird in das Anlagensystem nachgespeist.
Gehen Sie wie folgt vor:
1.
Stellen Sie das Gerät im Kundenmenü der Steuerung auf „Levelcontrol" ein, siehe Kapitel 9.2.1 "Kundenmenü" auf Seite 38.
2.
Der Fülldruck für die Nachspeisung von Frischwasser muss mindestens 1,7 bar höher als der Mindestbetriebsdruck „P
siehe Kapitel 7.2 "Mindestbetriebsdruck P
Hinweis!
Die Kombination von Enthärtungsanlagen (zum Beispiel Fillsoft) mit dem Gerät ist möglich und als optionale
Zusatzausrüstung erhältlich, siehe Kapitel 4.6 "Optionale Zusatzausrüstung" auf Seite 13.
Cooke Industries - Phone: +64 9 579 2185
6
7
WC
LIS
für Steuerung ermitteln" auf Seite 26.
0
Fillcontrol Auto — 06.07.2016 - Rev. B
Email: sales@cookeindustries.co.nz
Netztrennbehälter „BT"
Schmutzfänger „ST"
Nachspeiseleitung
•
Saugleitung zur Pumpe „PU"
•
Druckleitung zum Anlagensystem
Druckmessdose zur Ermittlung des Füllstandes im
Ausdehnungsgefäß
Web: www.cookeindustries.co.nz
Montage
" betragen,
0
