coM.sat ISDN Basic
6.1

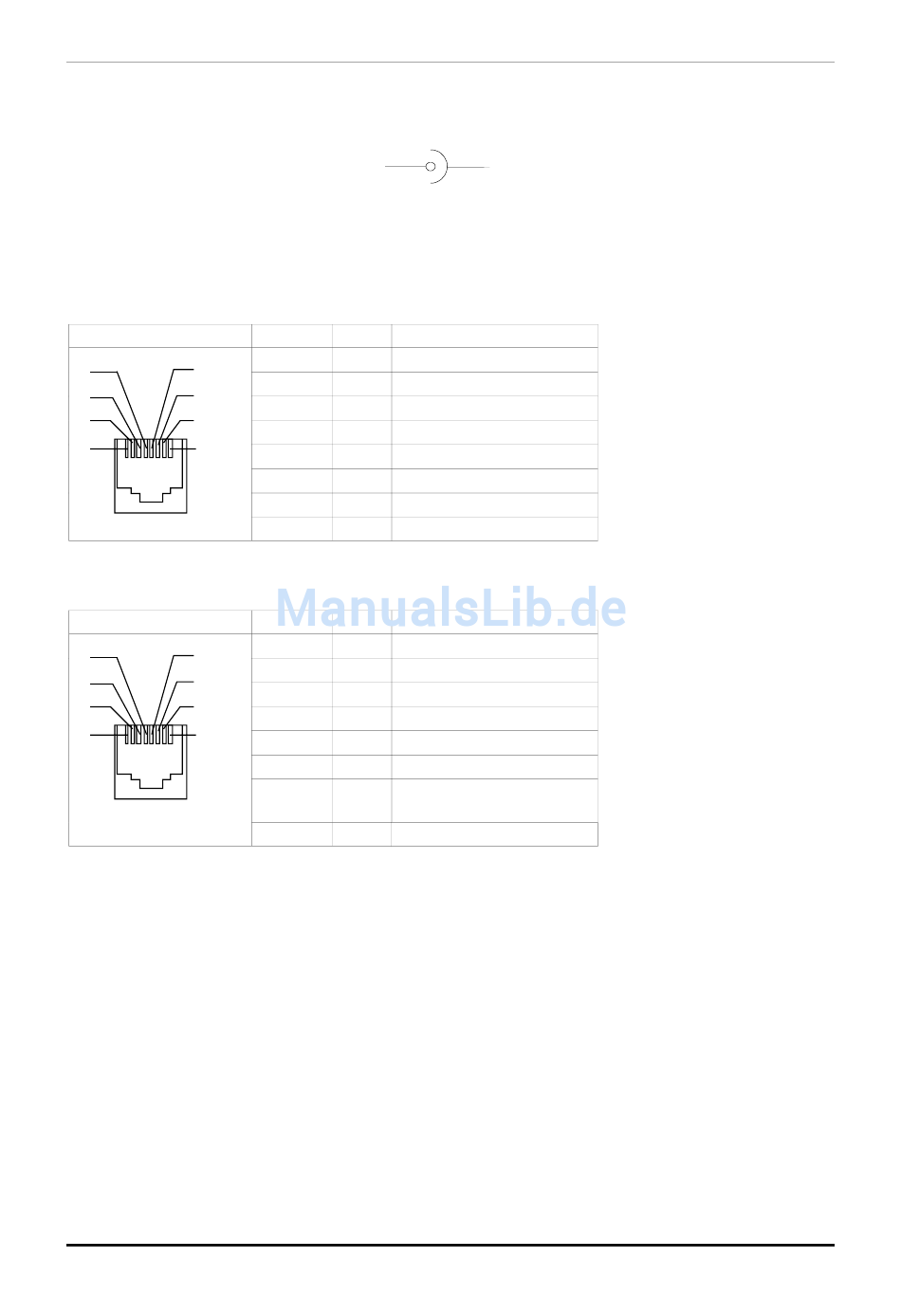

Belegung der Steckverbinder
Stromversorgung:
Innenleiter:
Außenleiter:
NT-Anschluß:
NT
4
5
3
6
2
7
1
8
TE/Sync-Anschluß:
TE
4
5
3
6
2
7
1
8
Erstellt am:
16/01/09
+
+10..12 V
Masseanschluß (0 V)
Pin
EIA
Beschreibung
1
nc
nicht belegt
2
nc
nicht belegt
3
Rx+
Receive Data +
4
Tx+
Transmit Data +
5
Tx-
Transmit Data -
6
Rx-
Receive Data -
7
nc
nicht belegt
8
nc
nicht belegt
Pin
EIA
Beschreibung
1
nc
nicht belegt
2
nc
nicht belegt
3
Tx+
Transmit Data +
4
Rx+
Receive Data +
5
Rx-
Reiceive Data -
6
Tx-
Transmit Data -
7
nc
nicht belegt
8
nc
nicht belegt
Seite:
94
Schutzvermerk nach DIN 34 beachten!
GND
coMsat ISDN Basic Handbuch V2.7.doc
