coM.sat ISDN Basic

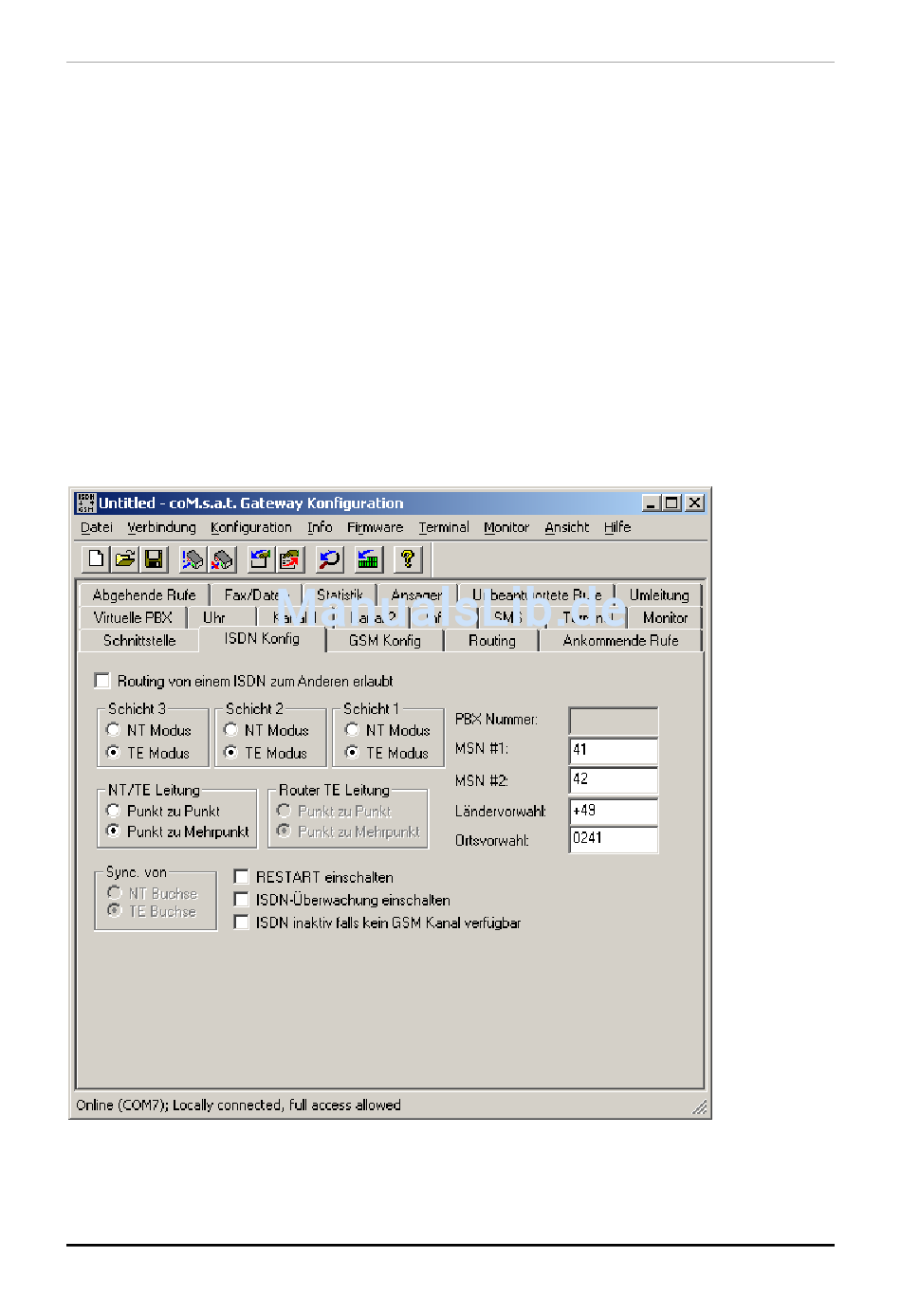

Im folgenden Bild sind die Einstellungen für eine mögliche und bewährte
Konfiguration gezeigt.
Alle Schichten wurden auf den TE-Modus und es wurde eine Punkt zu Mehrpunkt-
Verbindung eingestellt. Die Synchronisation erfolgt über den TE-Port.
In diesem Modus verhalten sich die grünen LED's wie im NT-Modus, d.h. ein
dauerhaftes Leuchten zeigt an, daß die GSM-Kanäle eingebucht sind. Ein
vorübergehendes Ausbuchen wird durch Blinken der grünen LED's angezeigt. Wird
kein Gespräch geführt, so sind die gelben LED's aus. Während eines
Verbindungsaufbaus blinken die gelben LED's. Ist die Verbindung aufgebaut, so wird
dies durch ein dauerhaftes Leuchten der gelben LED's angezeigt.
Weiterhin wird der Anschluss an die TK-Anlage überwacht und angezeigt. Im TE-
Mode liegt eine ordnungsgemäße Funktion vor, wenn die rote LED, die mit „Sync"
beschriftet ist, permanent leuchtet. Liegt dagegen eine Leitungsstörung vor, so ist die
rote LED (Sync) aus oder blinkt und die beiden gelben LED's blinken.

Abbildung 35: TE-Konfiguration
