Infrarot-Kantensensor FR 5201, FR 5221, FR 5222

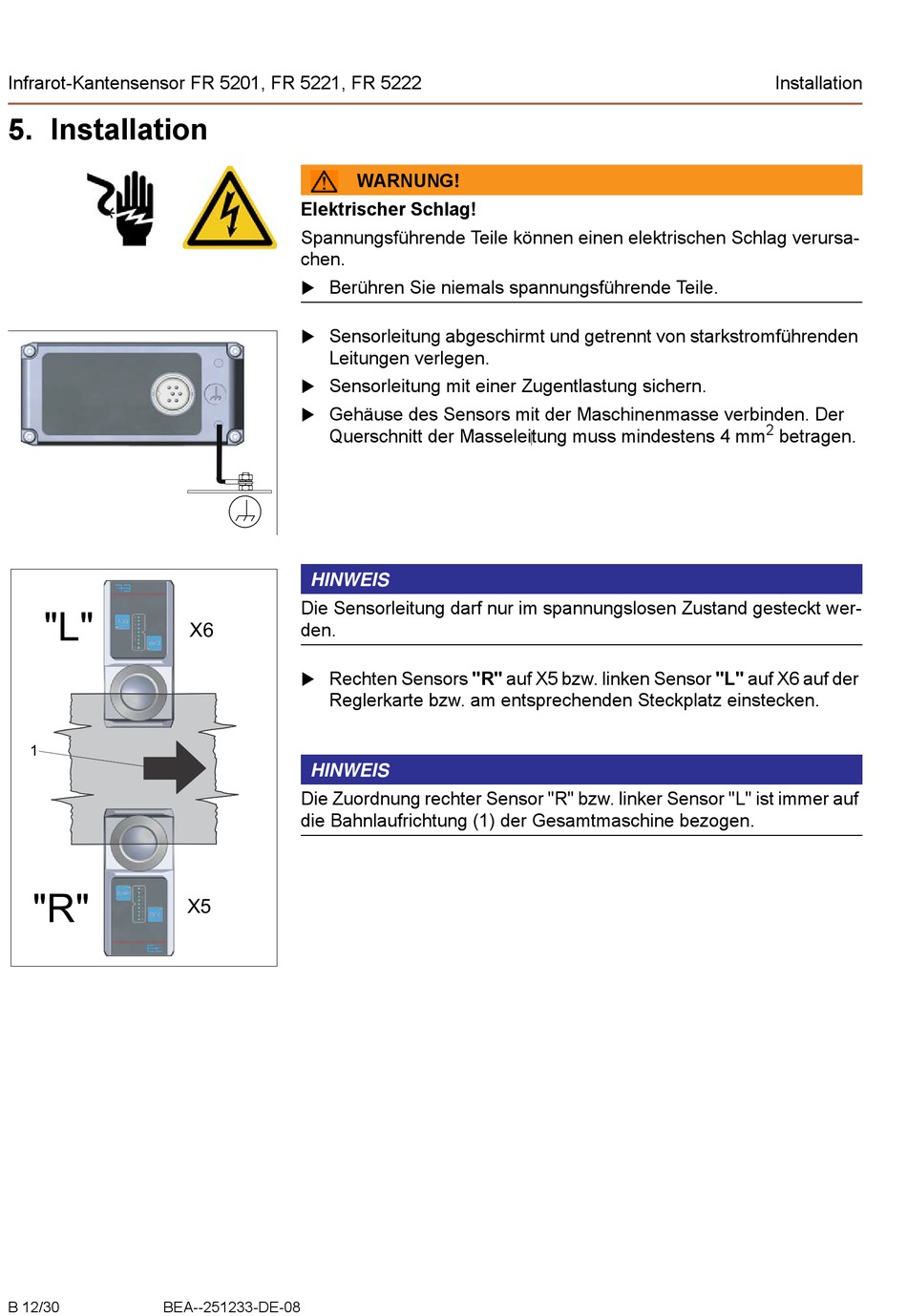

5. Installation

"L"
1
"R"
B 12/30 BEA--251233-DE-08
WARNUNG!
Elektrischer Schlag!
Spannungsführende Teile können einen elektrischen Schlag verursa-
chen.
Berühren Sie niemals spannungsführende Teile.

Sensorleitung abgeschirmt und getrennt von starkstromführenden

Leitungen verlegen.
Sensorleitung mit einer Zugentlastung sichern.

Gehäuse des Sensors mit der Maschinenmasse verbinden. Der

Querschnitt der Masselei‌ t ung muss mindestens 4 mm
HINWEIS
Die Sensorleitung darf nur im spannungslosen Zustand gesteckt wer-
X6
den.
Rechten Sensors "R" auf X5 bzw. linken Sensor "L" auf X6 auf der

Reglerkarte bzw. am entsprechenden Steckplatz einstecken.
HINWEIS
Die Zuordnung rechter Sensor "R" bzw. linker Sensor "L" ist immer auf
die Bahnlaufrichtung (1) der Gesamtmaschine bezogen.
X5
Installation
2
betragen.
